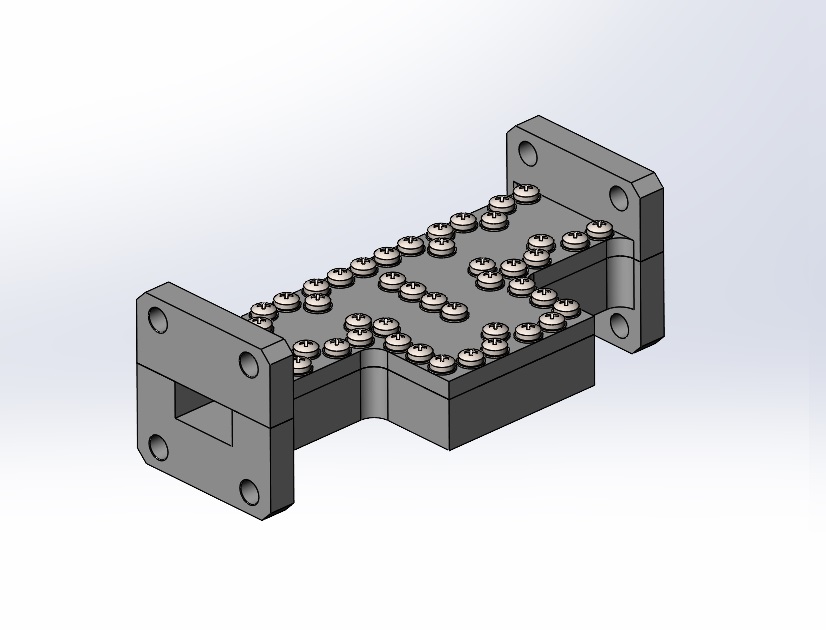

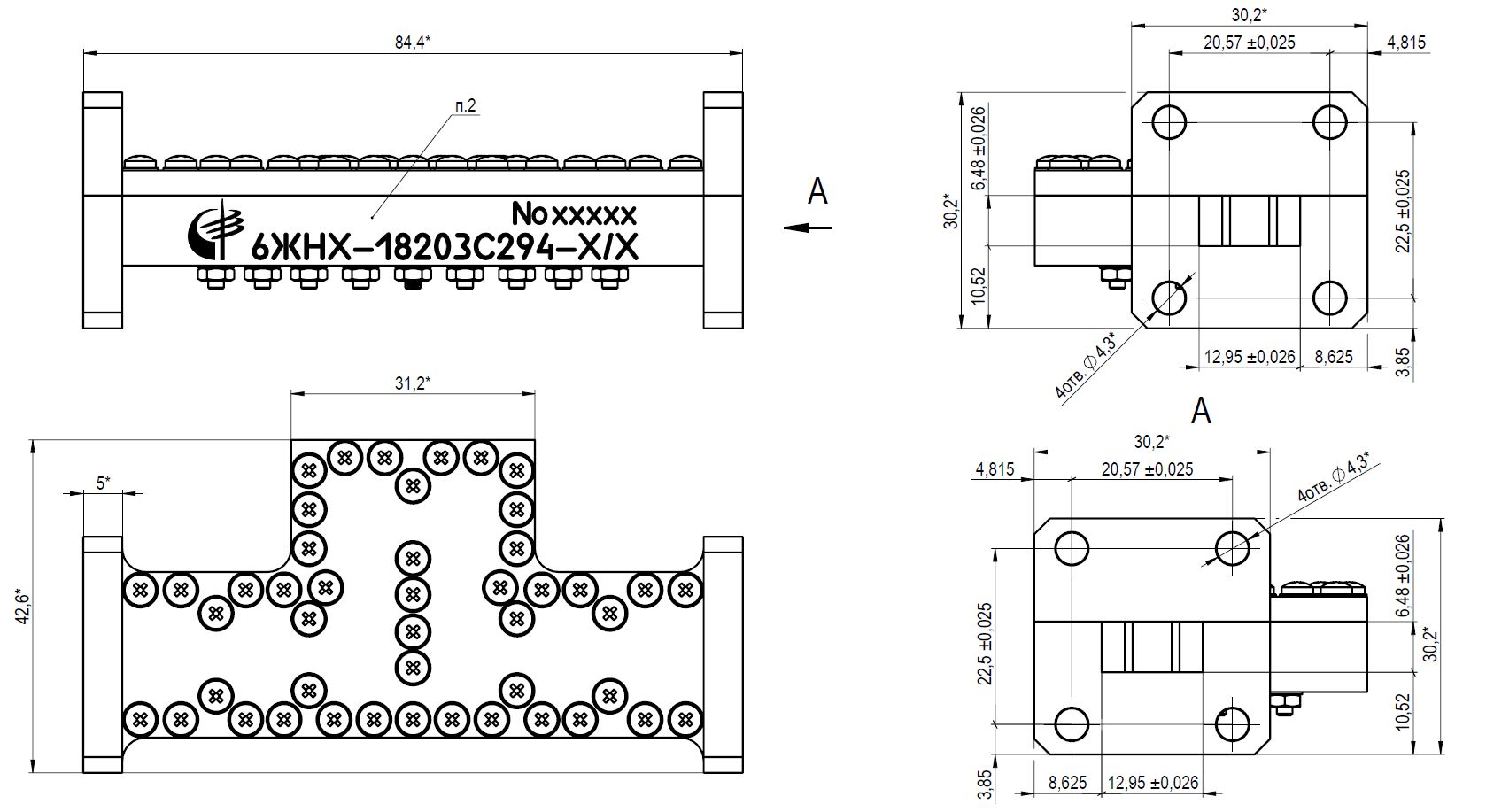

6ЖНХ-18203С294-Х/Х
В наличии
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц18203.0
- Технология монтажаВолноводные фланцы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 18203 МГц | ||
| Полоса пропускания | 294 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2 дБ | ||
|
Вносимое ослабление на частотах, не менее 18021 — 18038 МГц 18367 — 18385 МГц 18016 — 18021 МГц 18385 — 18390 МГц 18011 — 18016 МГц 18390 — 18900 МГц |
3 дБ 3 дБ 15 дБ 15 дБ 22 дБ 22 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц18203.0
- Технология монтажаВолноводные фланцы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468854.007
- Полоса пропускания по уровню 1.5 дБ294 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

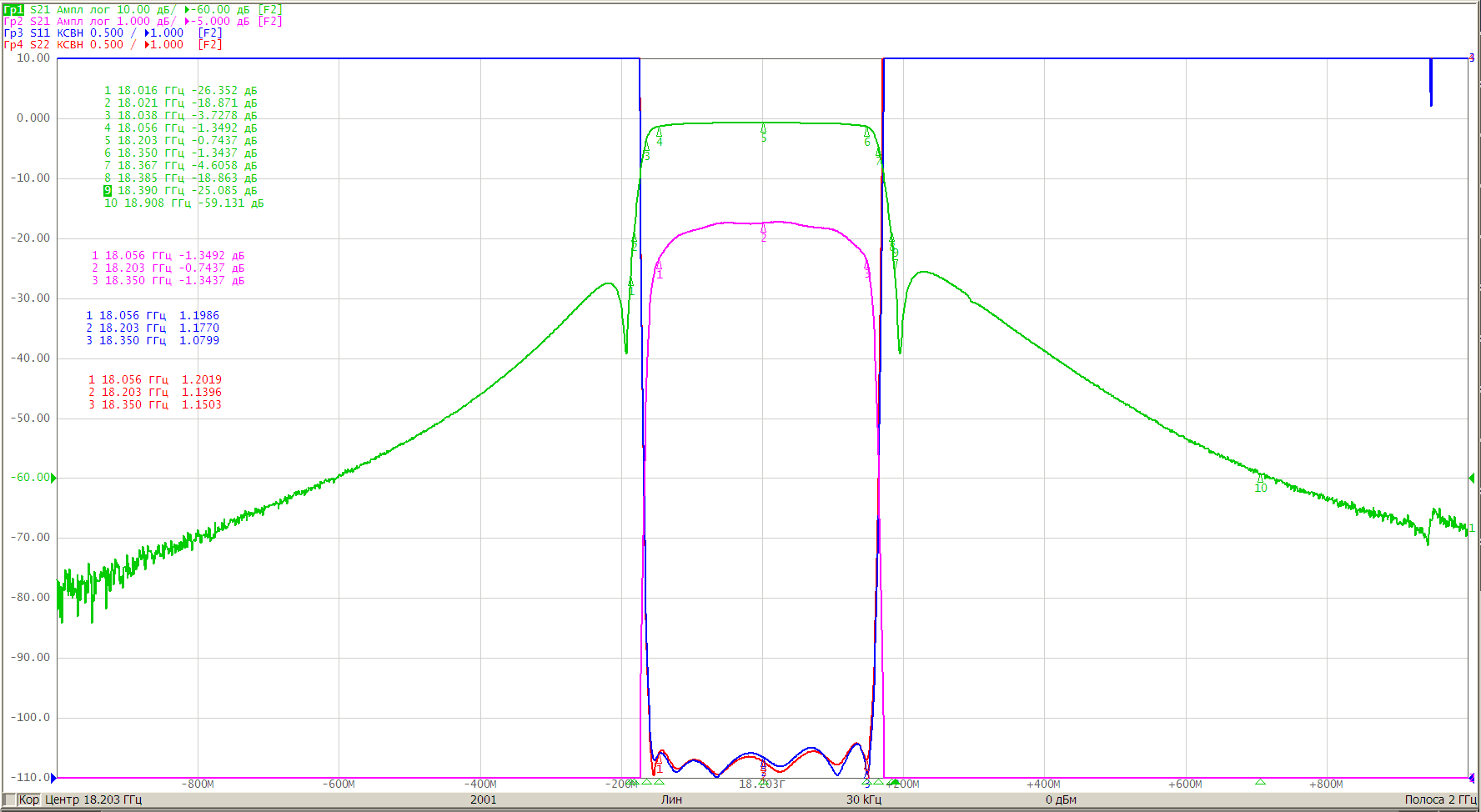

файл .s2p
Скачать
