Генераторы
Генераторы управляемые напряжением на LC, на ККР, на ДР
ООО «Радиокомп» разрабатывает и выпускает генераторы ВЧ и СВЧ сигналов для систем радиосвязи, радиолокации, измерительной аппаратуры, лабораторных стендов и специализированной радиоэлектронной аппаратуры.

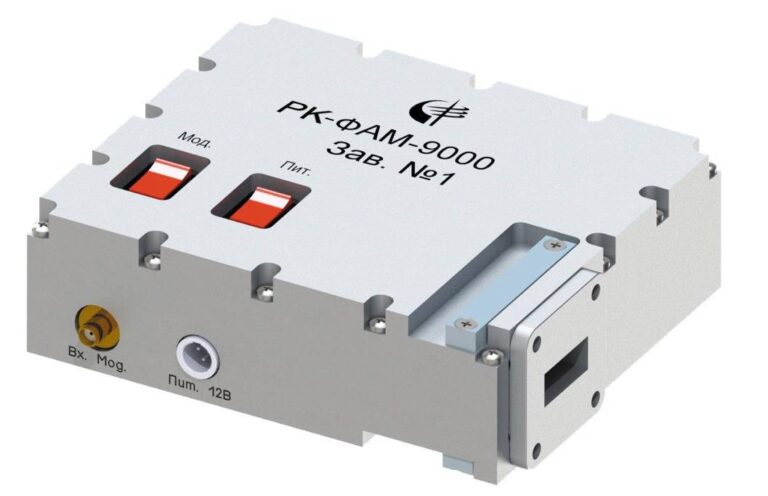

В каталоге представлены управляемые напряжением генераторы, малошумящие источники фиксированной частоты и модули формирования амплитудно-модулированных сигналов. Изделия различаются типом частотозадающей схемы, диапазоном перестройки, уровнем фазового шума и способом управления. Поэтому выбор генератора начинается не с одного параметра, а с требований к конкретной схеме.

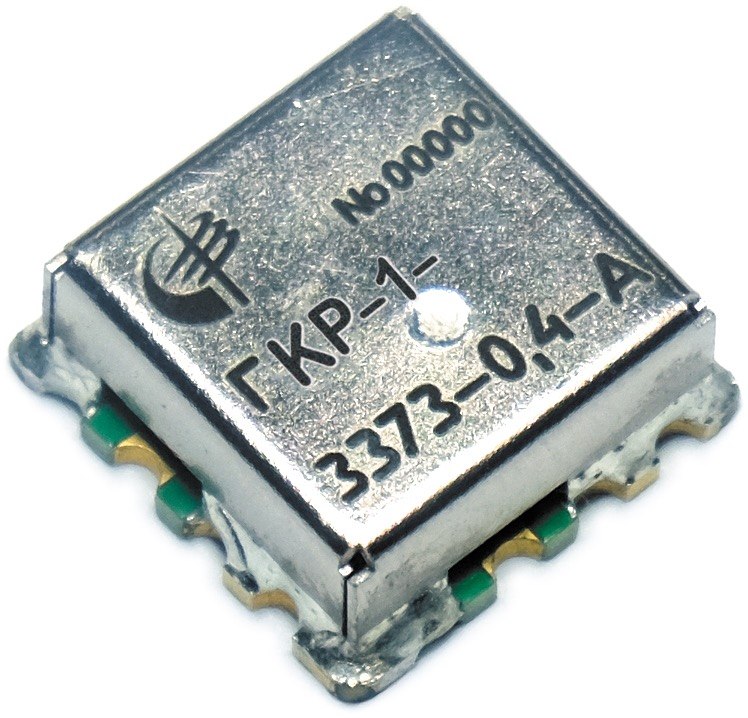

Генераторы на LC-контурах подходят для задач, где требуется электронная перестройка в широкой полосе. В зависимости от исполнения серия охватывает частоты от сотен мегагерц до нескольких гигагерц. Такие генераторы могут применяться как перестраиваемые гетеродины, источники сигнала в петлях фазовой автоподстройки частоты и узлы формирования частотной сетки. Для узкополосных применений, в которых приоритетом становится низкий фазовый шум, доступны генераторы на коаксиальных керамических резонаторах. Их высокая добротность помогает получить более чистый спектр при сравнительно небольшой полосе электронной перестройки.

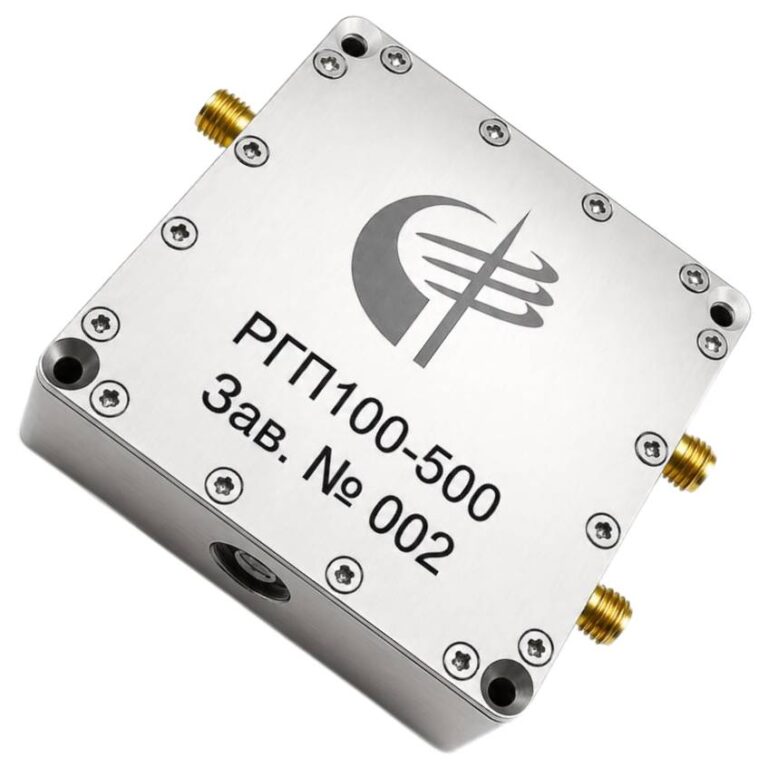

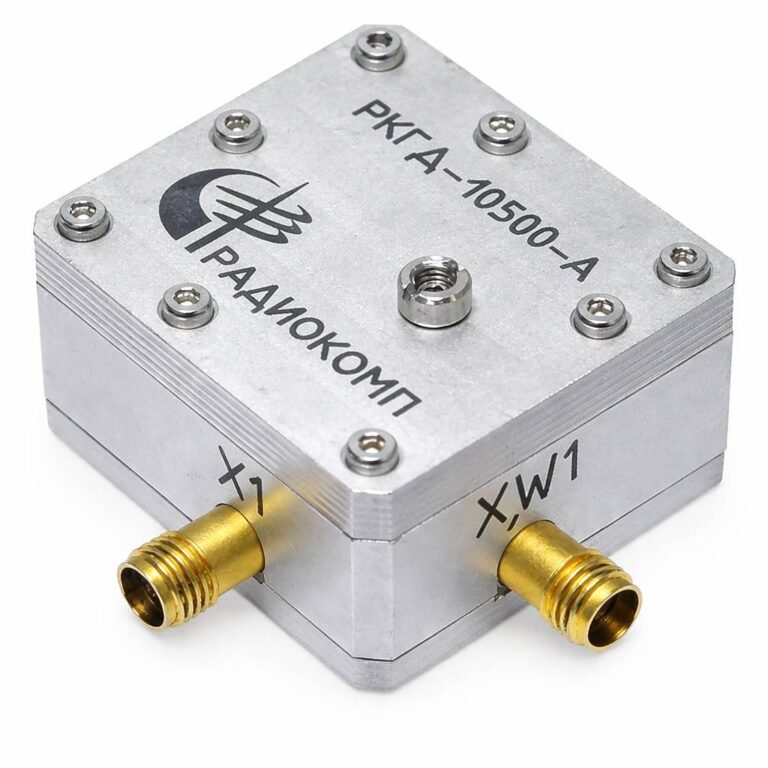

Для формирования малошумящих фиксированных СВЧ сигналов в каталоге представлены генераторы серии РКГД на дисковых диэлектрических резонаторах и генераторы серии РК-РГП, которые используют резонаторы на поверхностных акустических волнах.
Ключевые параметры выбора
При подборе генератора необходимо сопоставить:
- рабочий диапазон и требуемую полосу перестройки;
- управляющее напряжение;
- выходную мощность;
- фазовый шум на значимых отстройках;
- допустимый уровень гармоник;
- условия нагрузки.
Для включения в ФАПЧ дополнительно оценивают крутизну перестройки, чувствительность к шуму цепи управления, время установления и параметры опорного сигнала. В малошумящих приёмных и измерительных трактах важно учитывать не только табличное значение фазового шума на одной отстройке, но и весь профиль спектральной плотности мощности шумов в рабочей полосе системы.
Как выбрать конкретную модель
Конкретное исполнение следует выбирать по таблицам характеристик соответствующей серии. Если стандартная модель не закрывает частотный план или требования к конструкции, специалисты «Радиокомп» могут рассмотреть разработку изделия под технические требования заказчика.
Что указать в запросе
В запросе желательно указать:
- частоту или диапазон;
- выходную мощность;
- ограничения по фазовому шуму и гармоникам;
- напряжения питания и управления;
- рабочую температуру;
- тип соединителей;
- габариты;
- предполагаемый объём поставки.
Такой набор исходных данных позволяет быстрее определить подходящую технологию генератора и состав необходимых испытаний.
Для первичного сравнения удобно разделить изделия на две группы:
- Перестраиваемый генератор выбирают, когда система должна менять частоту или замыкать контур ФАПЧ.
- Генератор с высокодобротным резонатором выбирают для ограниченного диапазона, если важна спектральная чистота.
