3БН7-400T20-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц400.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 400 МГц | ||
| Диапазон рабочих частот, не менее | 390 — 410 МГц | ||
| Неравномерность АЧХ в диапазоне рабочих частот изделий, не более | 3,0 дБ | ||
| Величина вносимого ослабления в диапазоне рабочих частот, не более | 6,3 дБ | ||
|
Вносимое ослабление на частотах, не менее: 0,1 — 360 МГц 450 — 1000 МГц |
30 дБ 30 дБ |
||
| КСВН входа и выхода в полосе от 392 до 408 МГц, не более | 1,7 |
Общие
- Порядок фильтра3
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц400.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.001ТУ
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

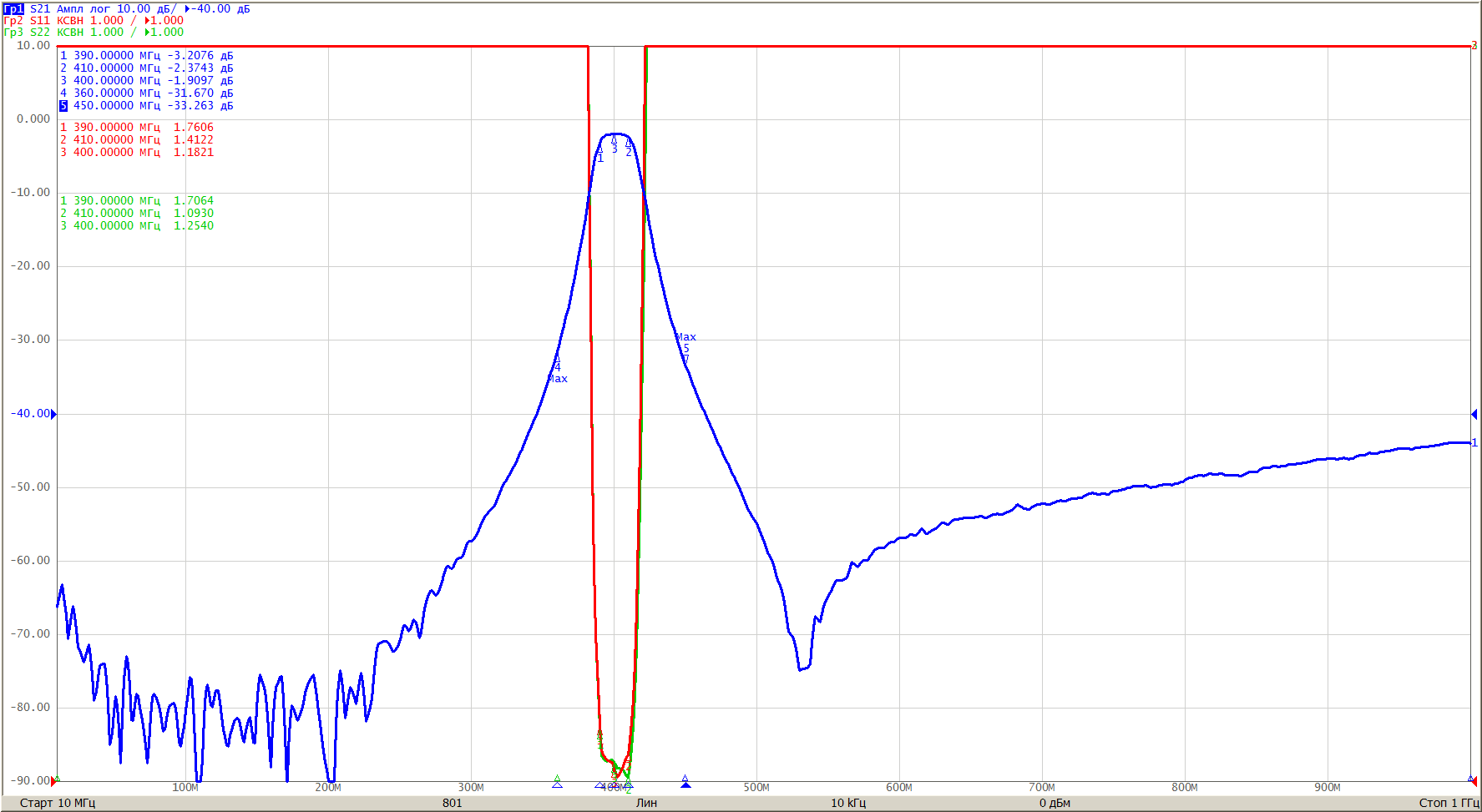

файл .s2p
Скачать
