5CГА-2336П120-8/8
В наличии
- Порядок фильтра5
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц2336.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная (центральная) частота | 2336 МГц | ||
| Полоса пропускания, не менее | 120 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 2000 МГц 2780 — 6000 МГц |
60 дБ 60 дБ |
||
| КСВН входа/выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра5
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц2336.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.039ТУ
- Полоса пропускания по уровню 0.5 дБ120 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

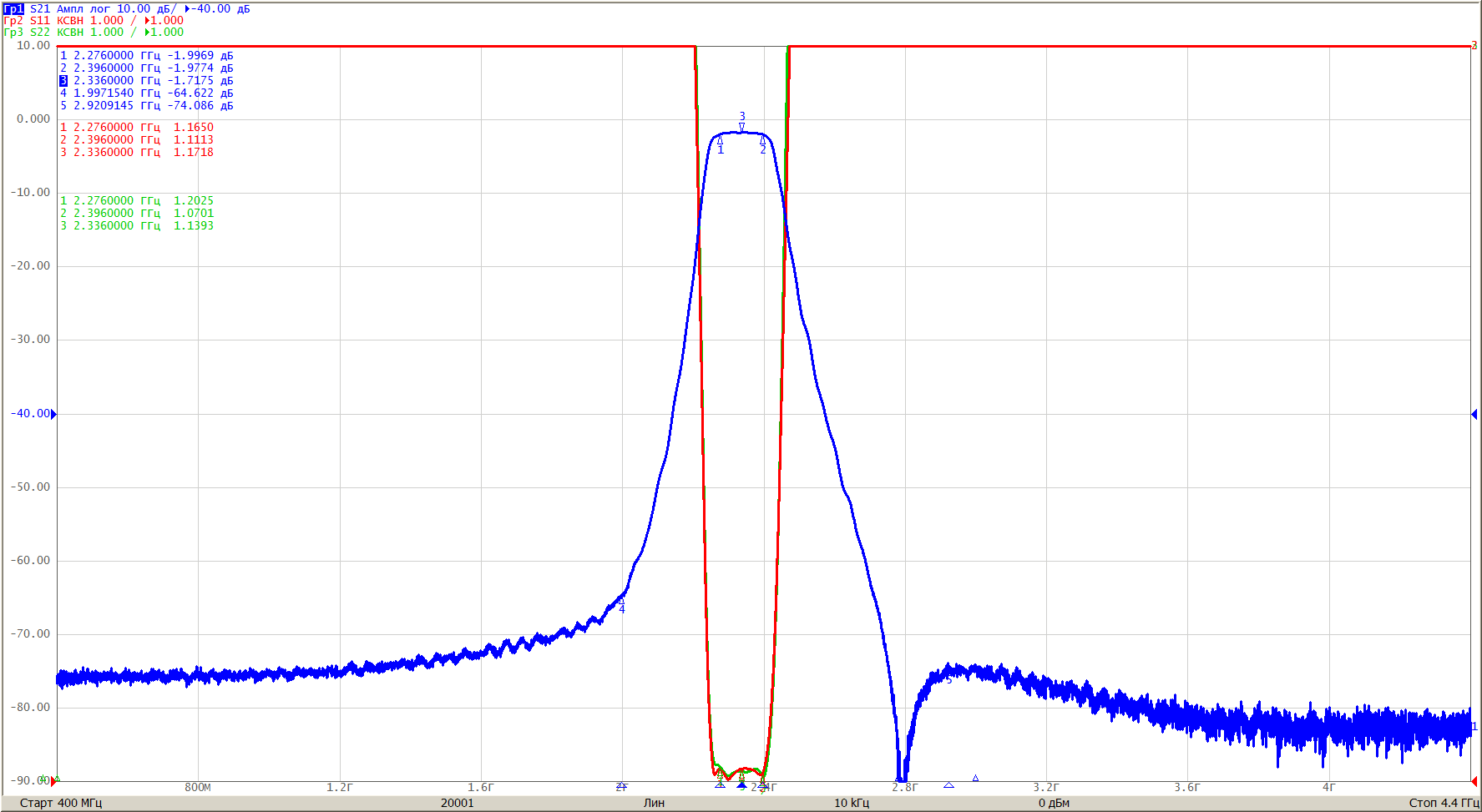

файл .s2p
Скачать
