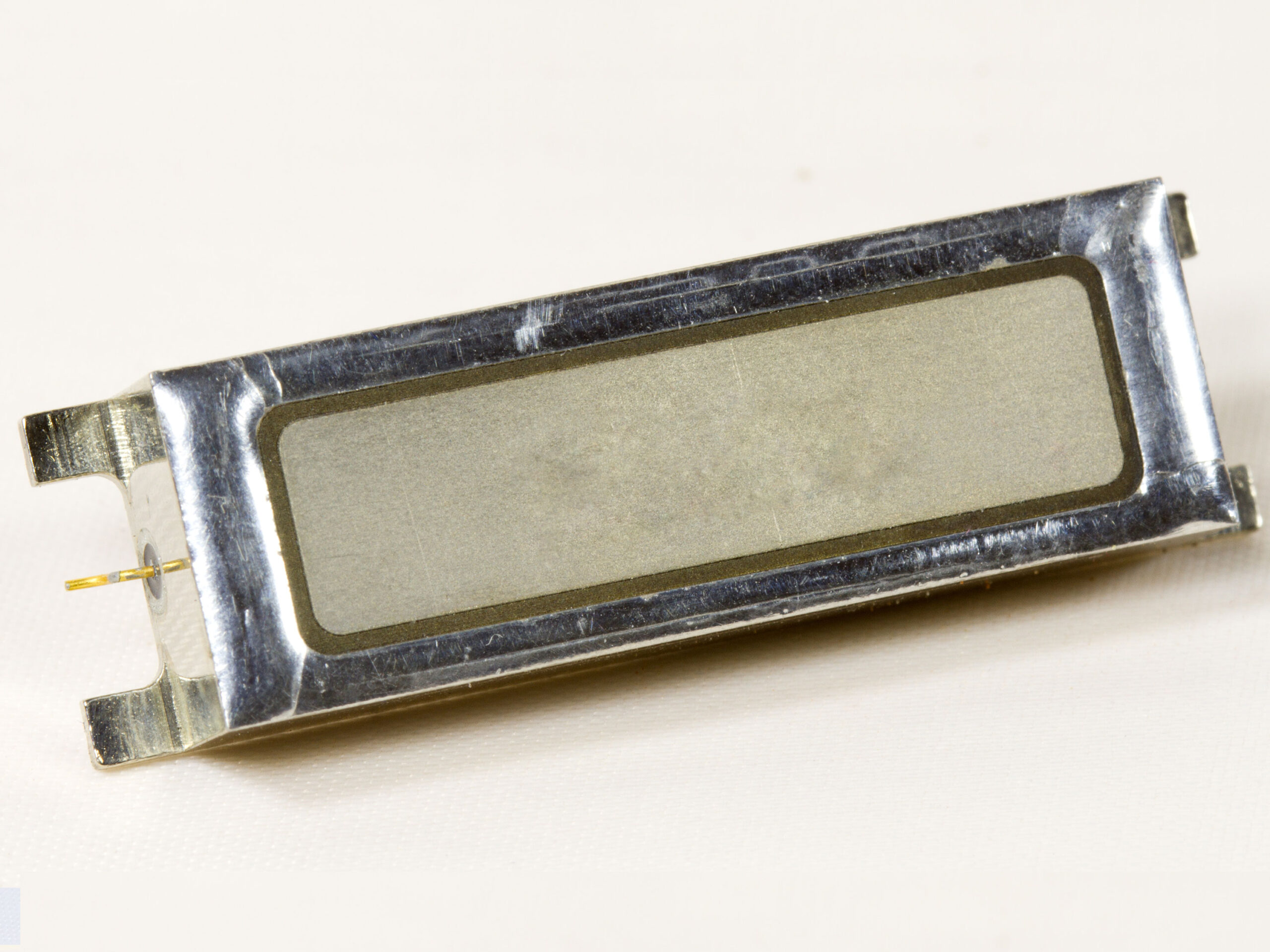

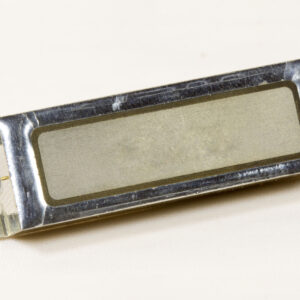

8СГ7-2355Т180-8/8
В наличии
- Порядок фильтра8
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц2355.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты изделия | 2355 МГц | ||
| Полоса пропускания по уровню 3 дБ, не менее | ±90 МГц от номинальной частоты | ||
| Вносимое ослабление в полосе ±90 МГц от номинальной частоты, не более | 5,8 дБ | ||
|
Вносимое ослабление на частотах, не менее 10-2140 МГц 2140-2210 МГц 2510-2605 МГц 2605-4200 МГц 4200-5500 МГц |
60 дБ 30 дБ 30 дБ 60 дБ 50 дБ |
||
| КСВН входа и выхода в полосе пропускания по уровню 0,5 дБ, не более | 1,7 | ||
| Мощность сигнала на входе изделия, не более | 20 дБм |
Общие
- Порядок фильтра8
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц2355.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.082ТУ
- Полоса пропускания по уровню 3 дБ180 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
