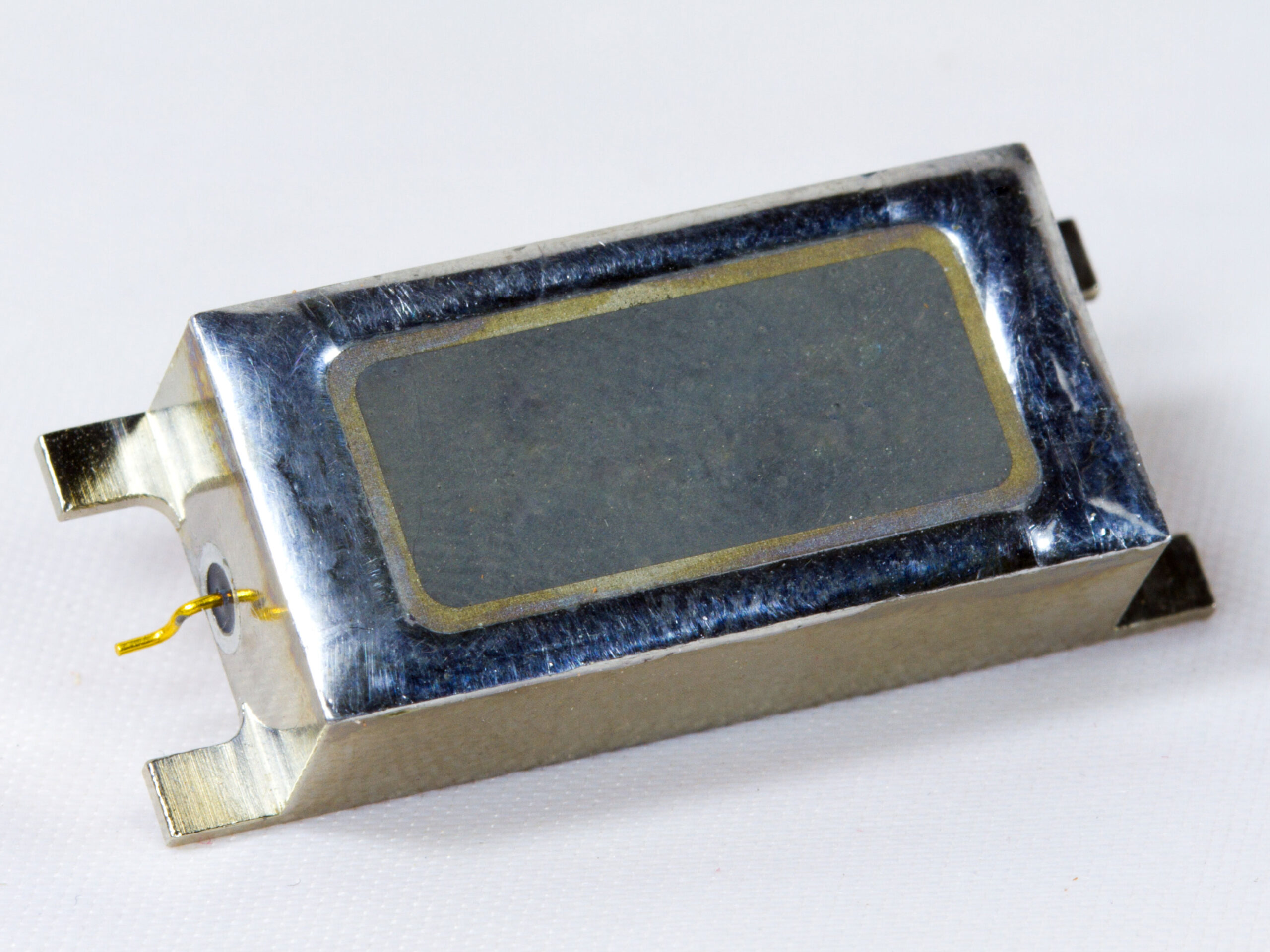

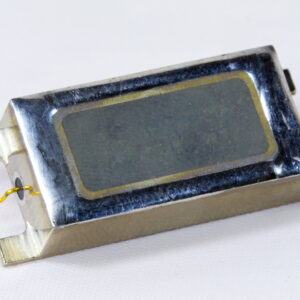

11НФГ7-Т71.5-8/8
В наличии
- Порядок фильтра11
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц71.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраФильтр нижних частот
Цена по запросу

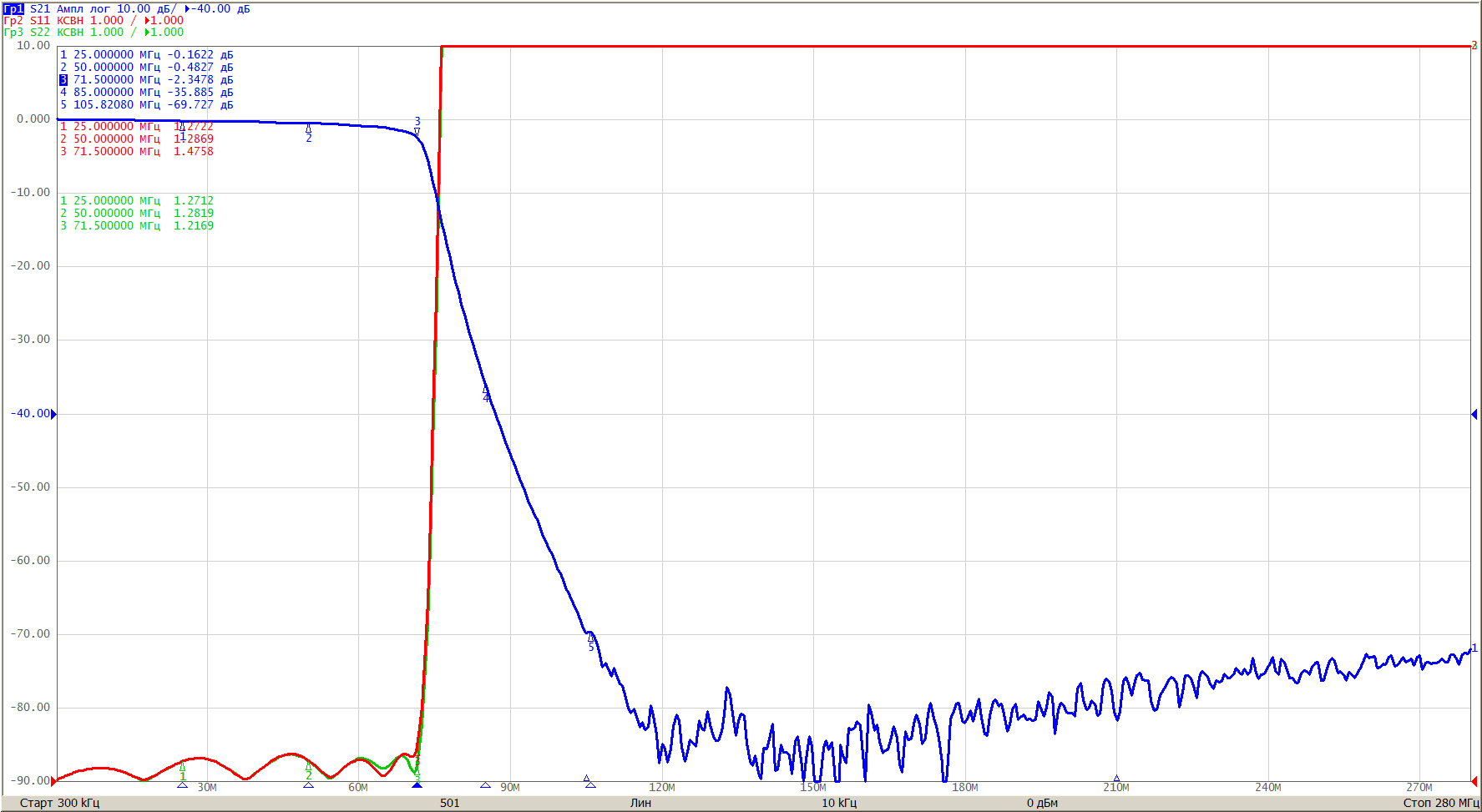

| Номинальное значение частоты среза по уровню 3 дБ | 71,5 МГц | ||
| Вносимое ослабление в полосе пропускания 0,3 — 70 МГц, не более | 2 дБ | ||
| Вносимое ослабление на частотах 85 — 105 МГц | 30 дБ | ||
| Вносимое ослабление на частотах 105 — 210 МГц | 60 дБ | ||
| КСВН входа и выхода в полосе 0,3 — 70 МГц, не более | 1,5 |
Общие
- Порядок фильтра11
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц71.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраФильтр нижних частот
- Технические условияРДАБ.468822.048ТУ
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
