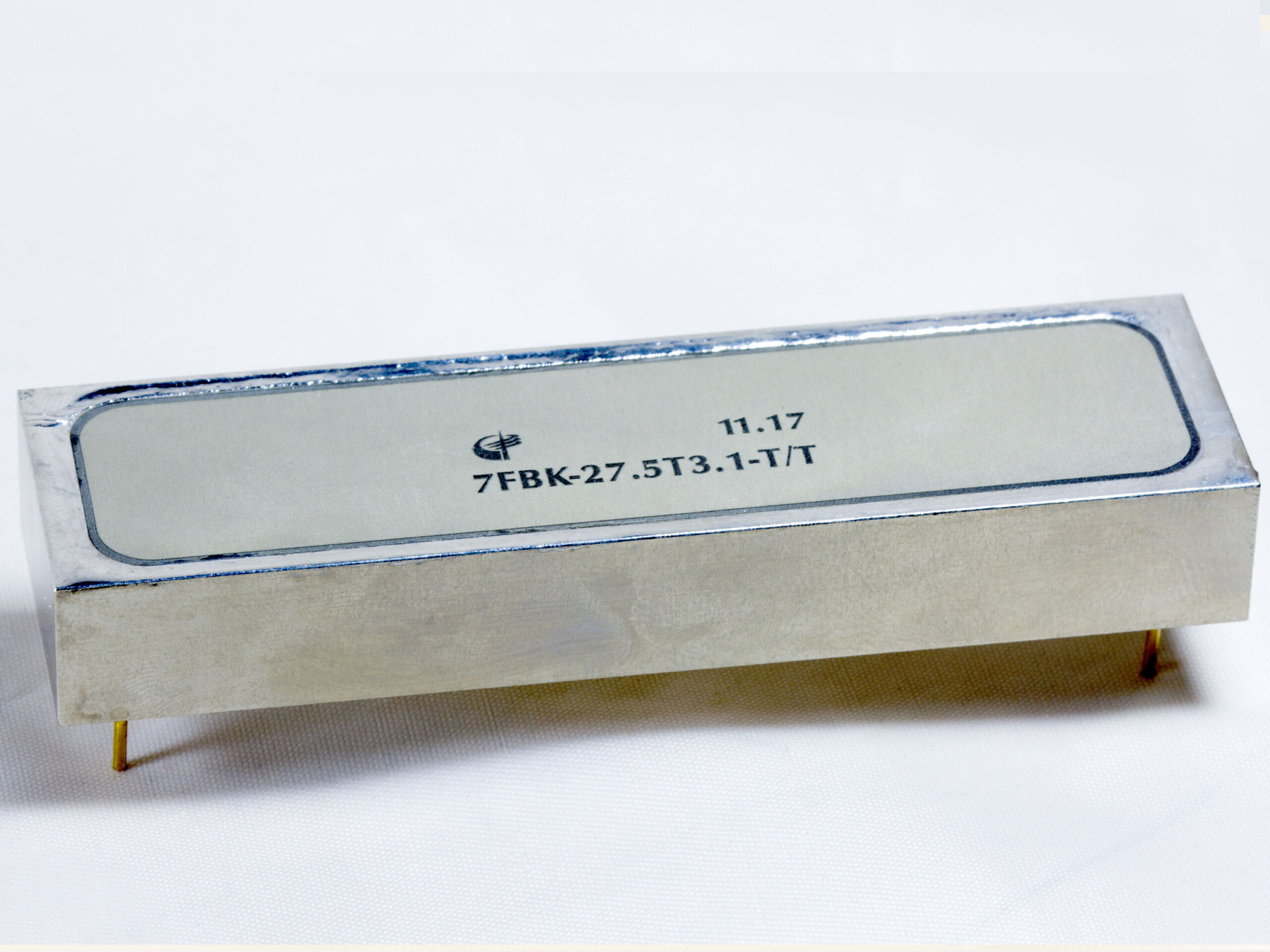

7ФГК-27.5Т3.1-Т/Т
В наличии
- Порядок фильтра7
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц27.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 27,5 МГц | ||
| Полоса пропускания, не менее | 3,1 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 3,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 6,1 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 23 МГц 32 — 110 МГц |
60 дБ 60 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра7
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц27.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.074ТУ
- Полоса пропускания по уровню 3 дБ3.1 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

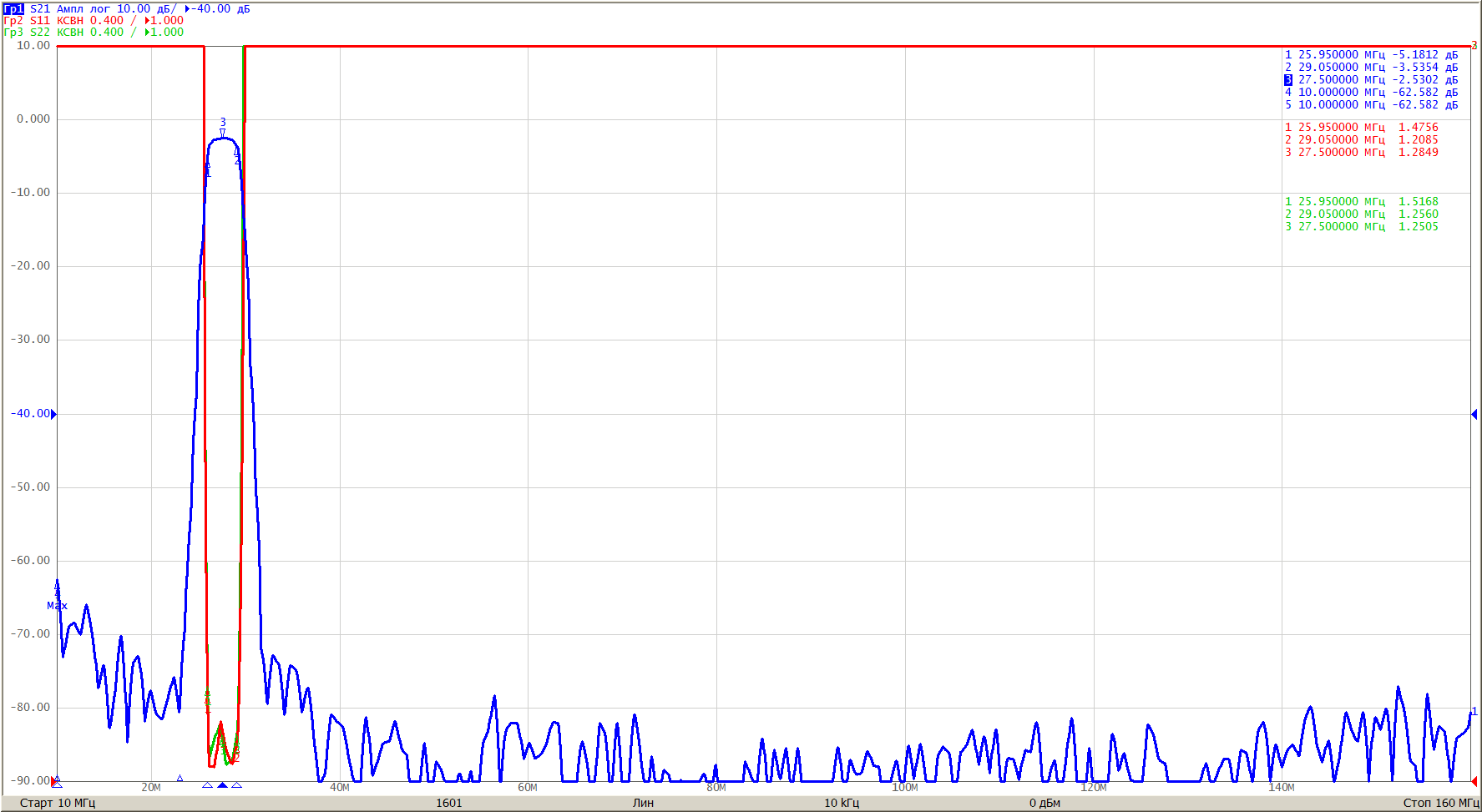

файл .s2p
Скачать
