6ФГА-70Н18-8/8
В наличии
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц70.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 70 МГц | ||
| Рабочий диапазон частот изделия | 61 — 79 МГц | ||
| Неравномерность АЧХ в диапазоне рабочих частот изделия, не более | 1,0 дБ | ||
| Вносимое ослабление в диапазоне рабочих частот изделия, не более | 2,9 дБ | ||
|
Вносимое ослабление на частотах, не менее: 0,1 — 42 МГц 42 — 51 МГц 91 — 110 МГц 110 — 280 МГц |
60 дБ 30 дБ 30 дБ 60 дБ |
||
| КСВН входа и выхода в диапазоне рабочих частот изделия, не более | 1,7 |
Общие
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц70.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.003ТУ
- Полоса пропускания по уровню 1 дБ18 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

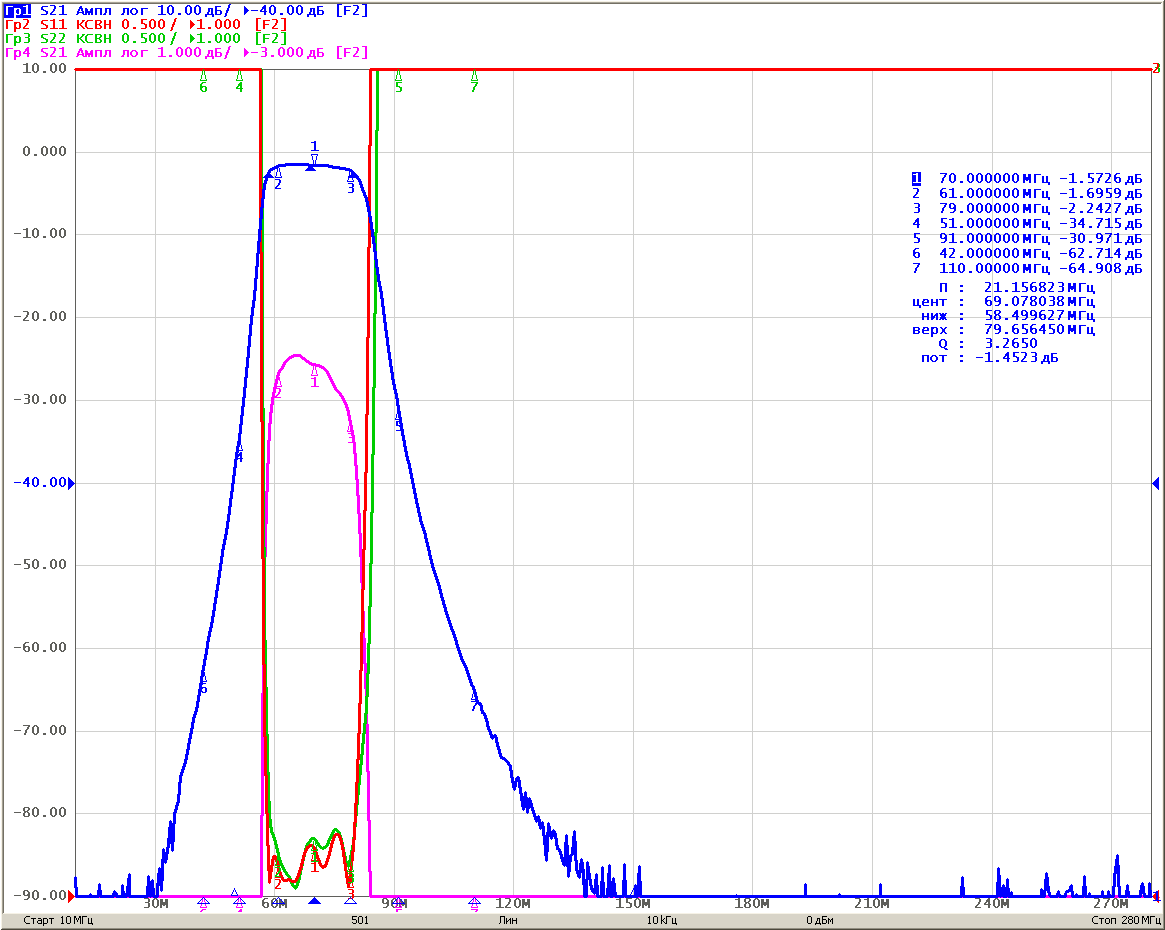

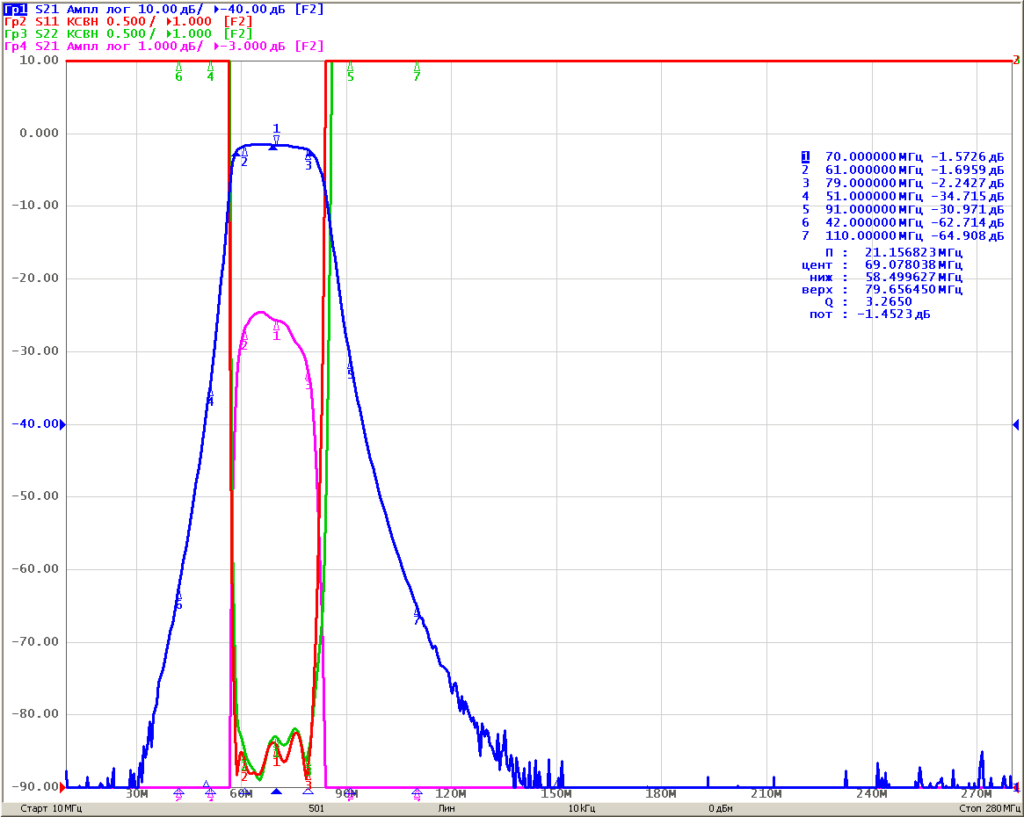

файл .s2p
Скачать
