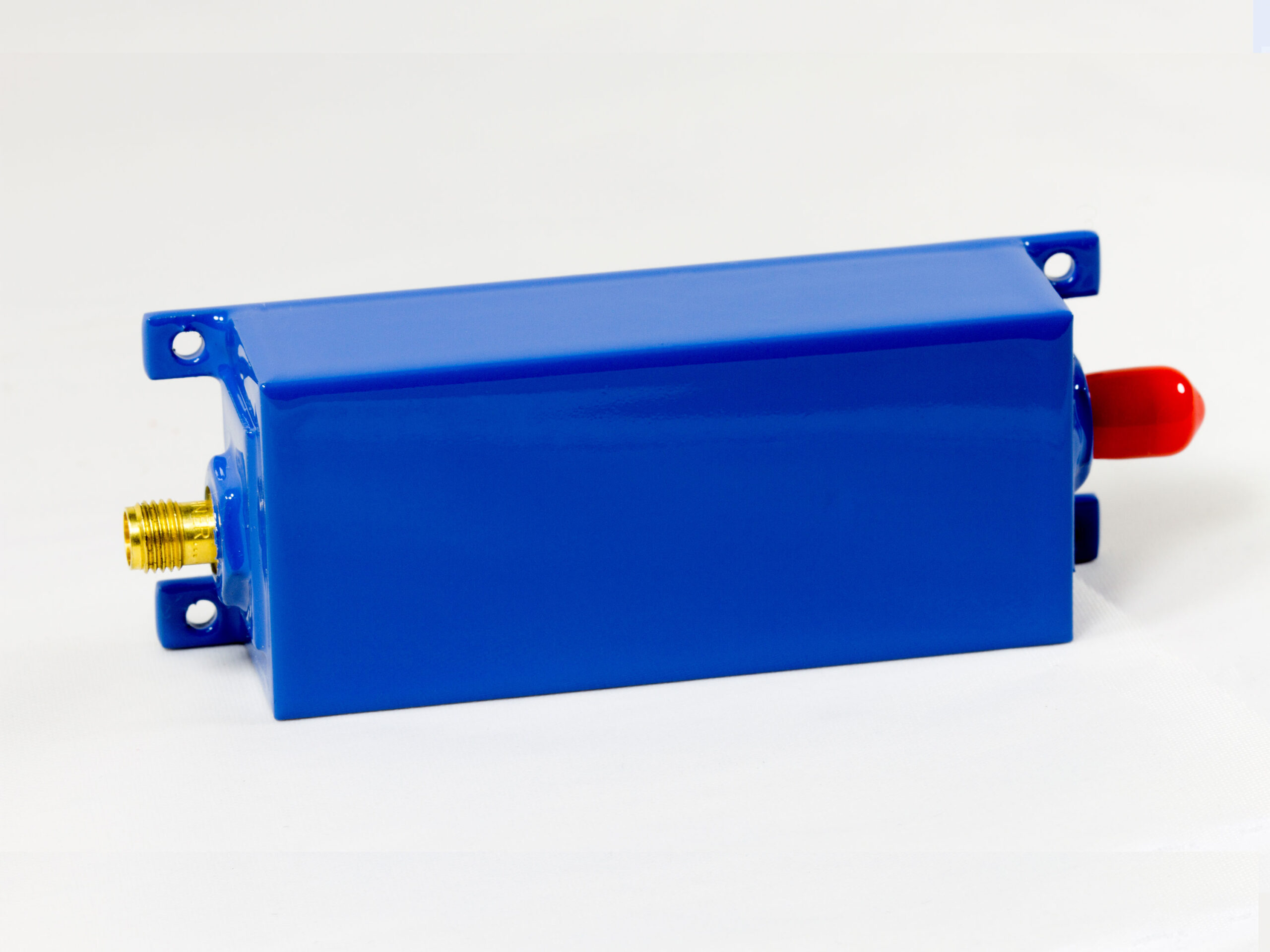

8АГЛ-7225П350-Б/Б
В наличии
- Порядок фильтра8
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьГерметичные
- Номинальная частота, МГц7225.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу

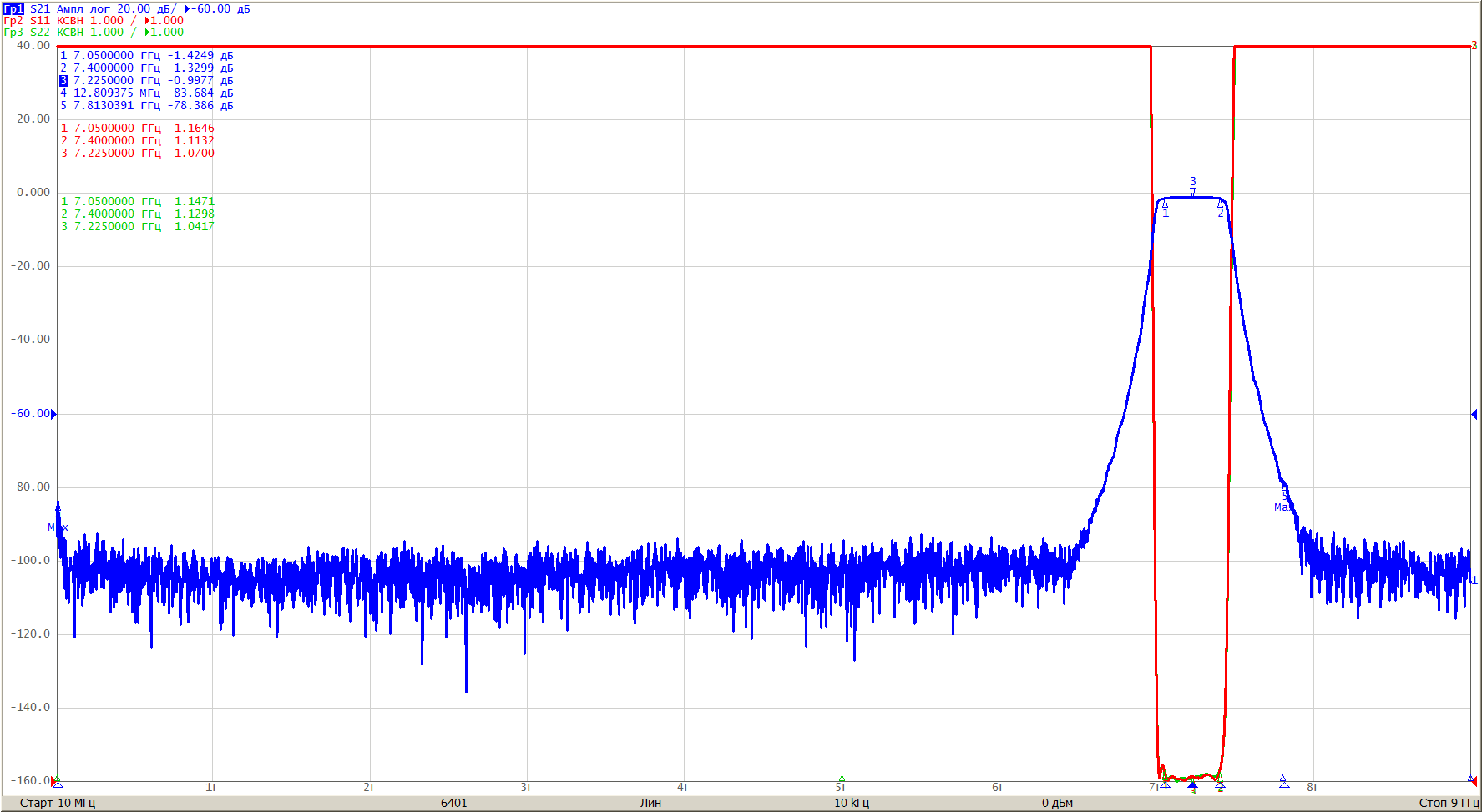

| Номинальная (центральная) частота | 7225 МГц | ||
| Полоса пропускания, не менее | 350 МГц | ||
| Неравномерность АЧХ в полосе (fном ± 175) МГц, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе (fном ± 175) МГц, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах 10 — 6345 МГц 7805 — 15000 МГц |
75 дБ 75 дБ |
||
| КСВН входа/выхода в полосе (fном ± 175) МГц, не более | 1,3 | ||
| Нестабильность вносимого ослабления на центральной частоте изделия при воздействиях рабочих температур, не более | ±0,5 дБ |
Общие
- Порядок фильтра8
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьГерметичные
- Номинальная частота, МГц7225.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.065ТУ
- Полоса пропускания по уровню 0.5 дБ350 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
