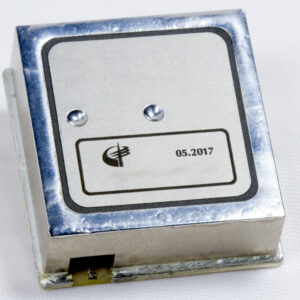

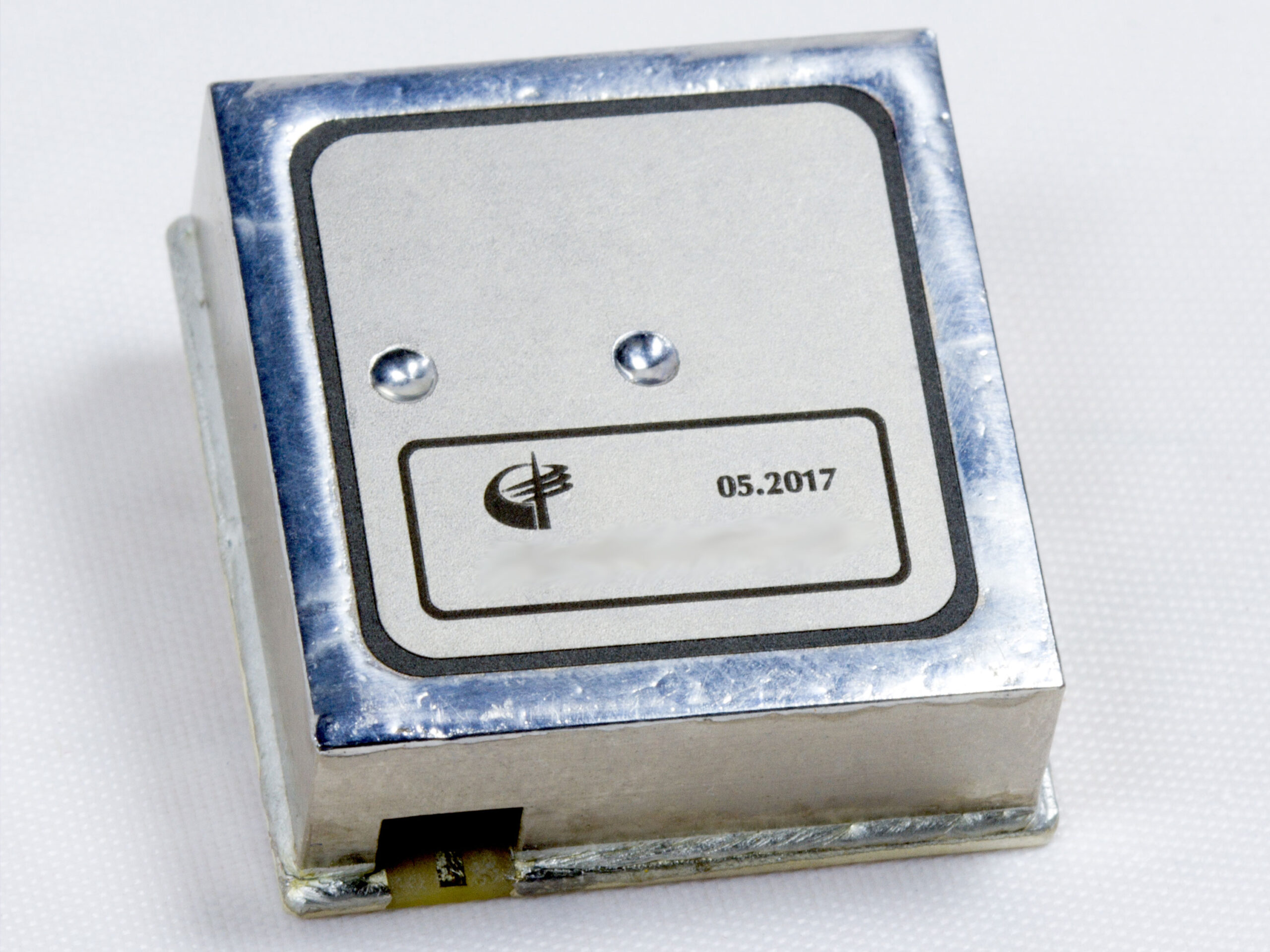

8БН9.3-1238Т30-4/4
В наличии
- Порядок фильтра8
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1238.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 1238 МГц | ||
| Полоса пропускания по уровню 3,0 дБ, не менее | 25 ± 5 МГц | ||
| Вносимое ослабление на номинальной частоте, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,3 — 988 МГц 1488 — 5000 МГц |
42 дБ 42 дБ |
||
| КСВН входа и выхода в полосе (fном±5), не более | 1,5 |
Общие
- Порядок фильтра8
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1238.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.120
- Полоса пропускания по уровню 3 дБ30 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

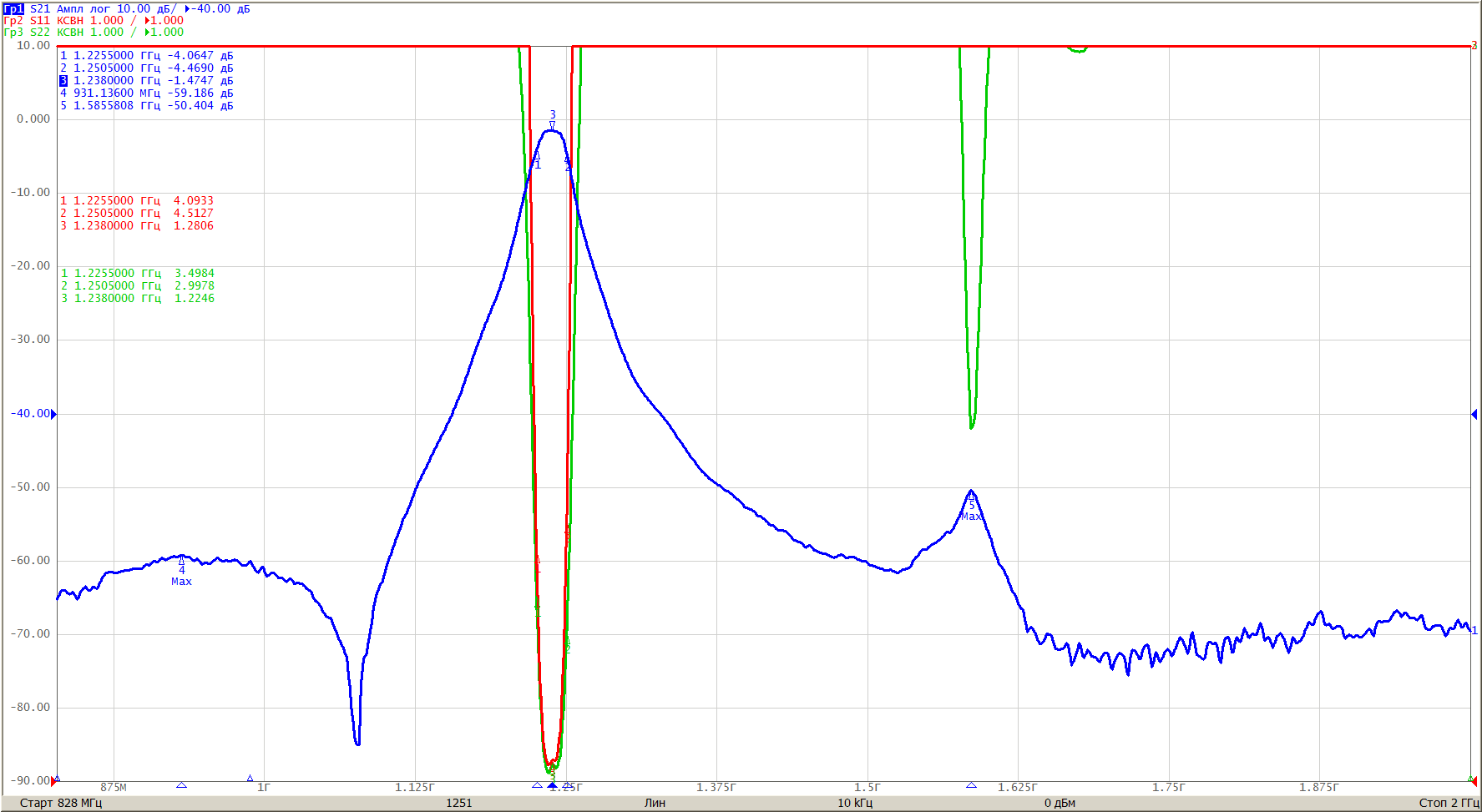

файл .s2p
Скачать
