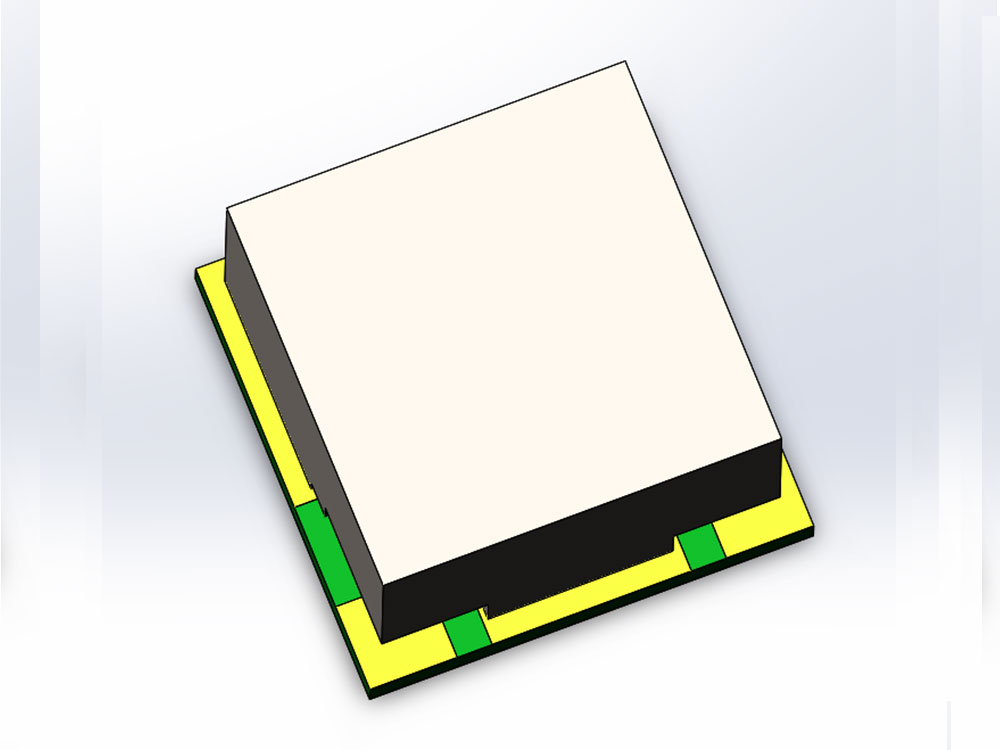

3БН7-470T30-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц470.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

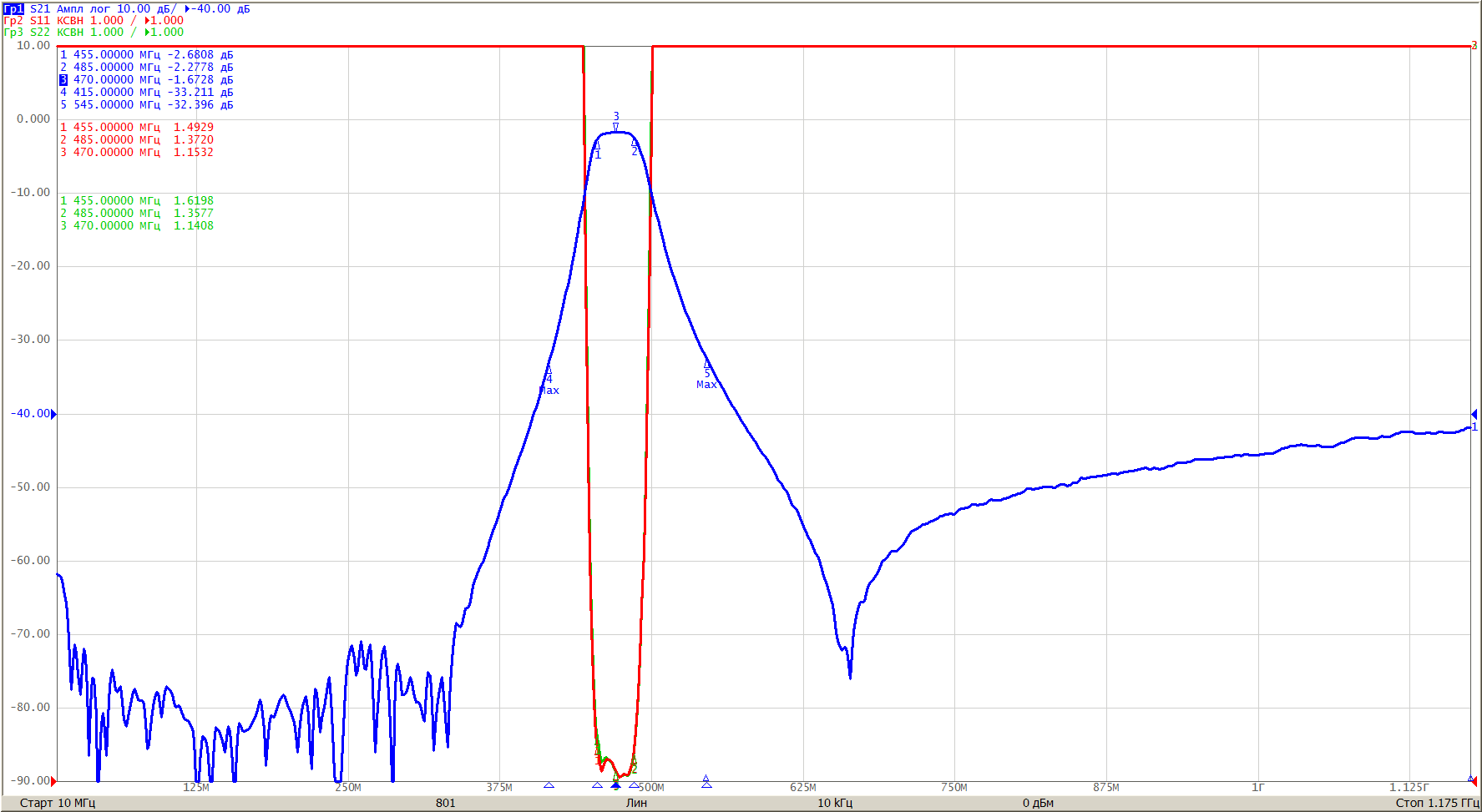

| Номинальная частота | 470 МГц | ||
| Диапазон рабочих частот, не менее | 455 — 485 МГц | ||
| Неравномерность АЧХ в диапазоне рабочих частот изделий, не более | 3,0 дБ | ||
| Величина вносимого ослабления в диапазоне рабочих частот, не более | 5,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 415 МГц 545 — 1175 МГц |
30 дБ 30 дБ |
||
| КСВН входа и выхода в полосе от 458 до 482 МГц, не более | 1,7 |
Общие
- Порядок фильтра3
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц470.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.001ТУ
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
