7РН2Р-1747.5Н75/1842.5Н75-Б/Б/Б
В наличии
- Порядок фильтра7
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1747.5
- Технология монтажаРазъемы
- Тип фильтраМультиплексор
Цена по запросу

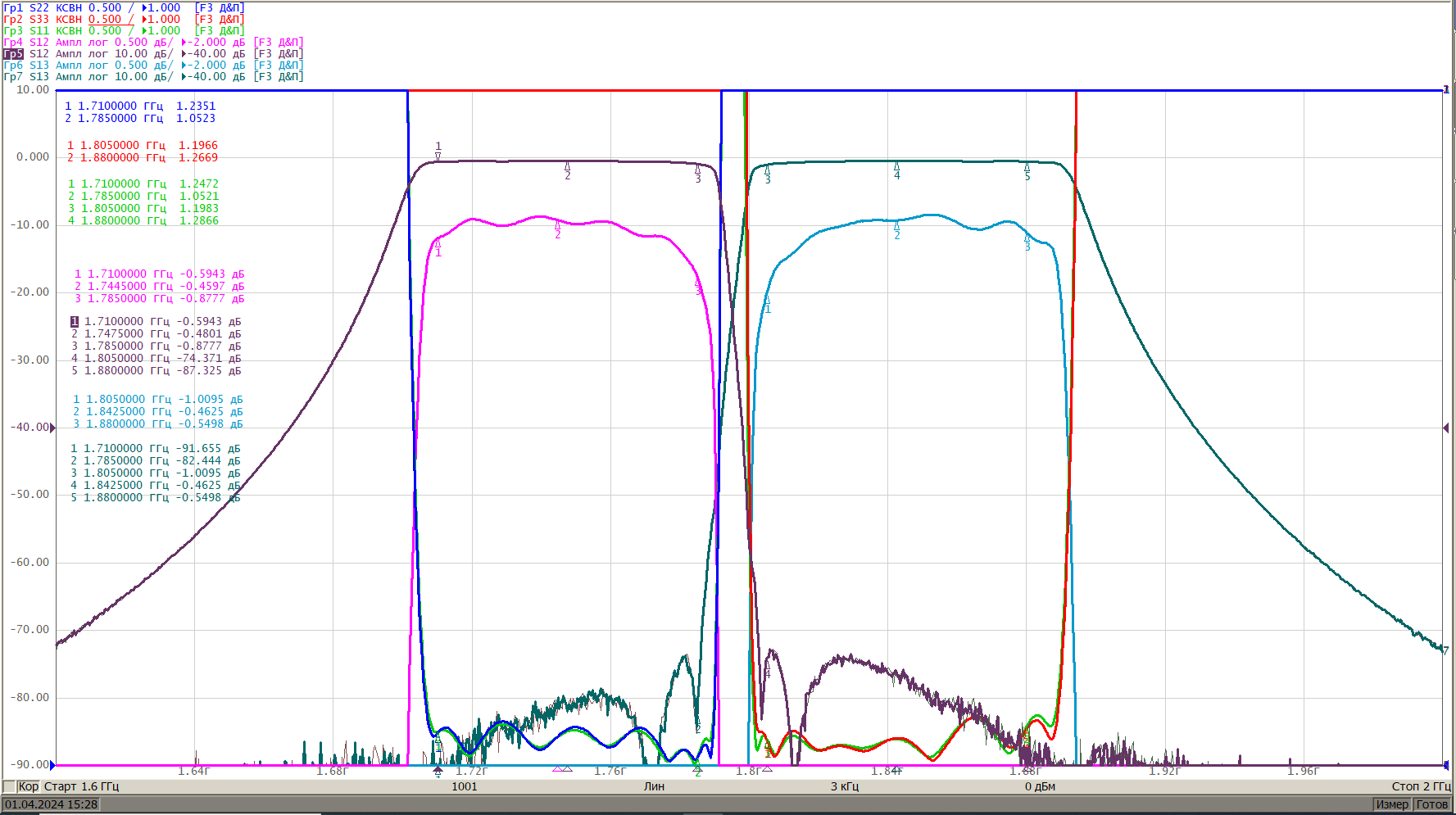

| Номинальная частота канала 1 | 1747,5 МГц | ||
| Полоса пропускания канала 1 | 75 МГц | ||
| Номинальная частота канала 2 | 1842,5 МГц | ||
| Полоса пропускания канала 2 | 75 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 1,5 дБ | ||
|
Вносимое ослабление на частотах канала 1, не менее 1805 — 1880 МГц |
70 дБ | ||
|
Вносимое ослабление на частотах канала 2, не менее 1710 — 1785 МГц |
70 дБ | ||
| КСВН входа и выхода в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра7
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1747.5
- Технология монтажаРазъемы
- Тип фильтраМультиплексор
- Технические условияРДАБ.468843.007ТУ
- Полоса пропускания по уровню 1 дБ75 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
