5ФГА-36П6-8/8
В наличии
- Порядок фильтра5
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц36.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

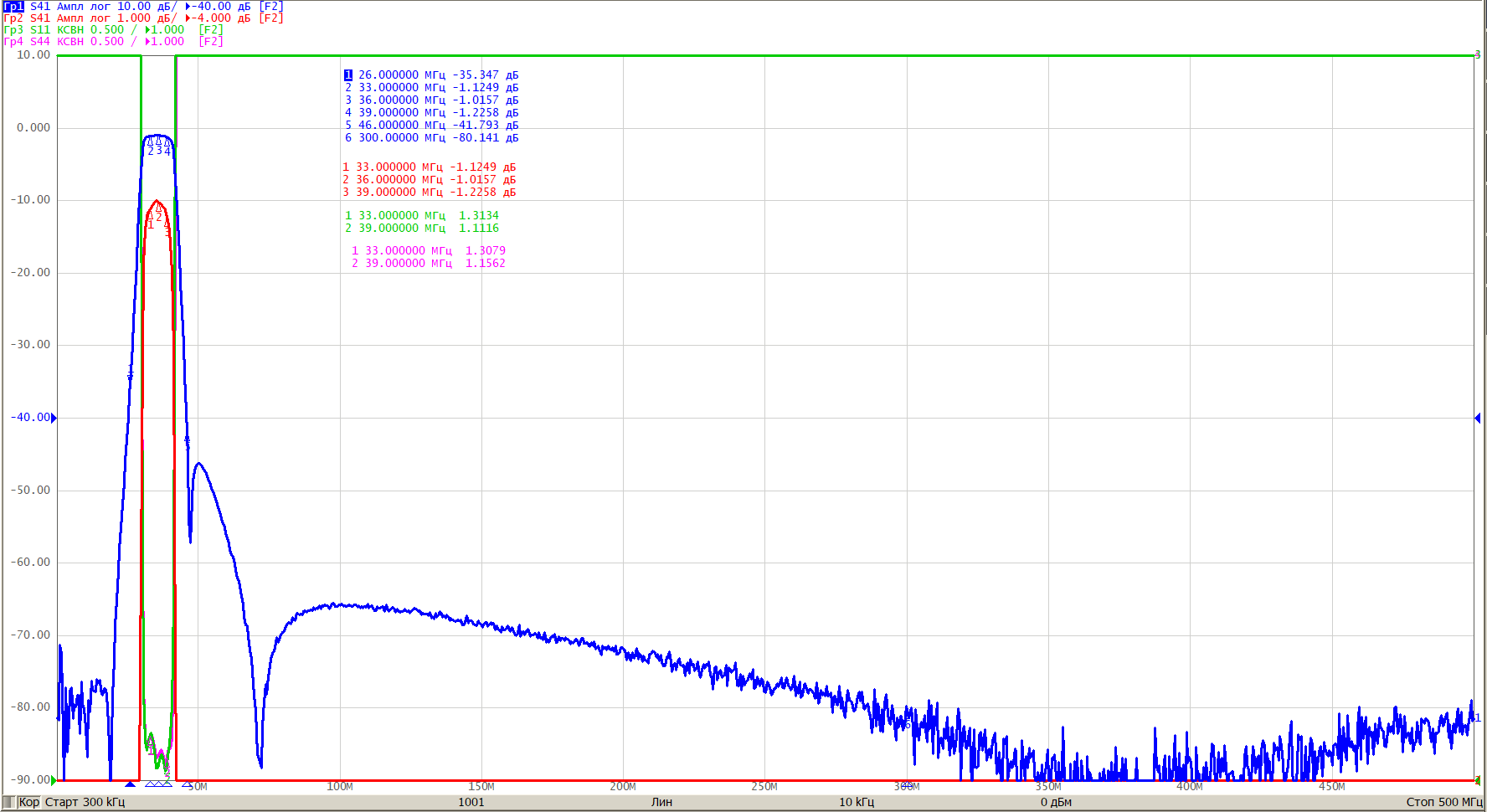

| Номинальная частота | 36 МГц | ||
| Полоса пропускания | 6 МГц | ||
| Вносимое ослабление в полосе (fном ±3) МГц, не более | 2,2 дБ | ||
| Неравномерность АЧХв полосе (fном ±3) МГц, не более | 0,5 дБ | ||
|
Вносимое ослабление на частотах, не менее
0,3 — 26 МГц |
33 дБ 33 дБ |
||
| КСВН входа и выхода в полосе (fном ±3) МГц, не более | 1,5 |
Общие
- Порядок фильтра5
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц36.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.049ТУ
- Полоса пропускания по уровню 0.5 дБ6 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
