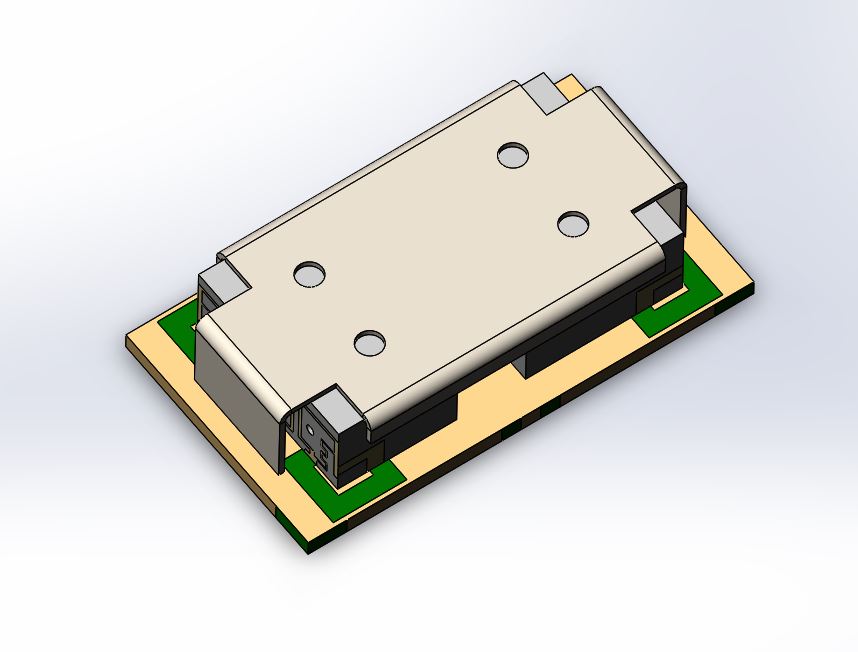

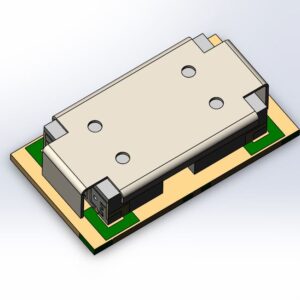

4CS5-1580G80/1212G95-4/4
В наличии
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1580.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраМультиплексор
Цена по запросу

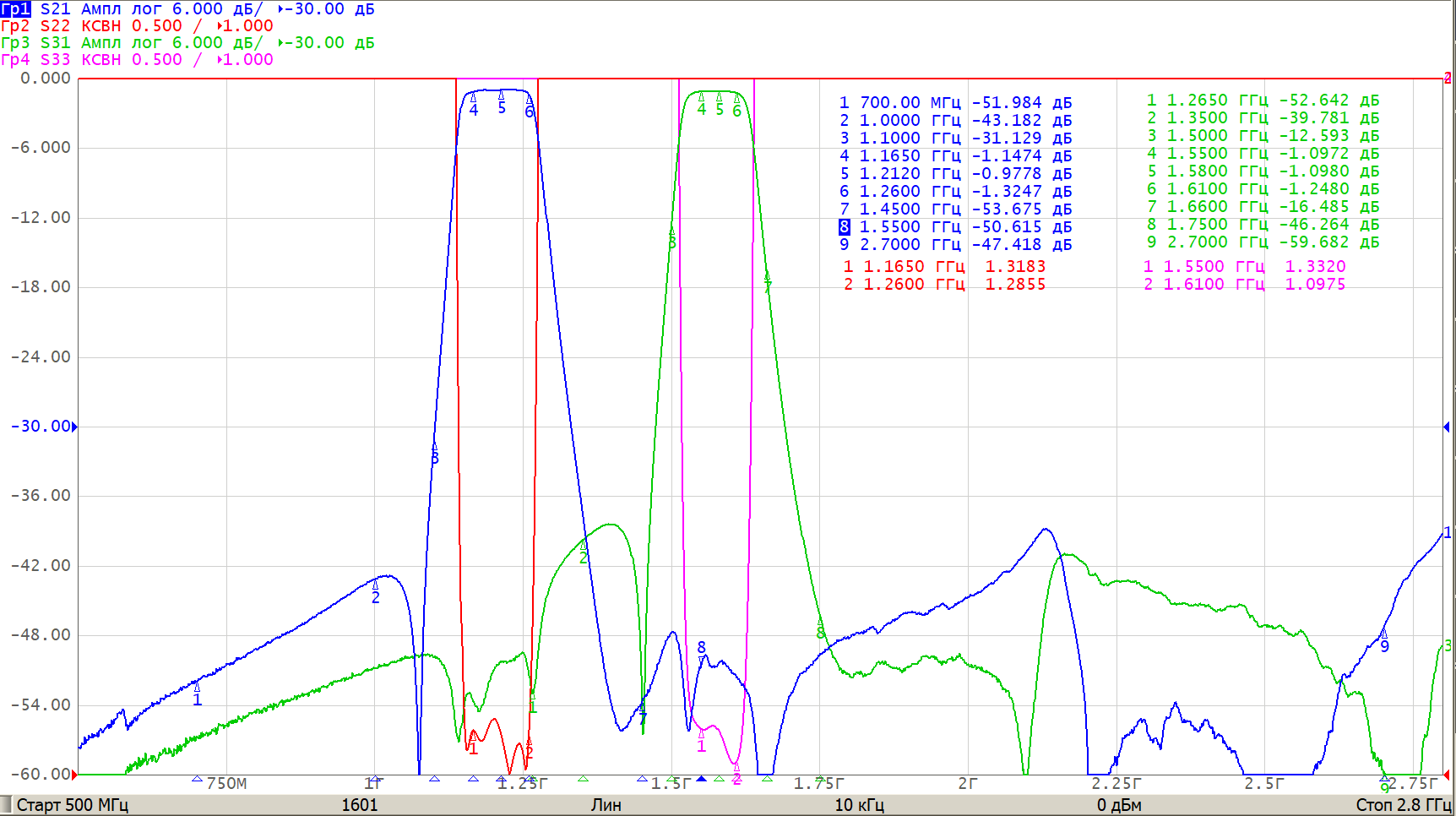

| Номинальная частота канала 1, МГц | 1580 | ||
| Диапазон рабочих частот канала 1, МГц | 1555 — 1610 | ||
| Номинальная частота канала 2, МГц | 1212 | ||
| Диапазон рабочих частот канала 2, МГц | 1165 — 1260 | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 1,7 дБ | ||
|
Вносимое ослабление на частотах канала 1, не менее 700 МГц 1000 МГц 1100 МГц 1165 МГц 1265 МГц 1350 МГц 1450 МГц 1500 МГц 1660 МГц 1750 МГц 2700 МГц |
40 дБ 40 дБ 40 дБ 40 дБ 40 дБ 35 дБ 30 дБ 11,5 дБ 12 дБ 30 дБ 35 дБ | ||
|
Вносимое ослабление на частотах канала 2, не менее 700 МГц 1000 МГц 1100 МГц 1350 МГц 1450 МГц 1500 МГц 1555 МГц 1610 МГц 1660 МГц 1750 МГц 2700 МГц |
40 дБ 40 дБ 16 дБ 15 дБ 32 дБ 40 дБ 40 дБ 40 дБ 40 дБ 40 дБ 35 дБ | ||
| КСВН входа и выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1580.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраМультиплексор
- Технические условияРДАБ.468849.009ТУ
- Полоса пропускания по уровню 0.5 дБ80 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
