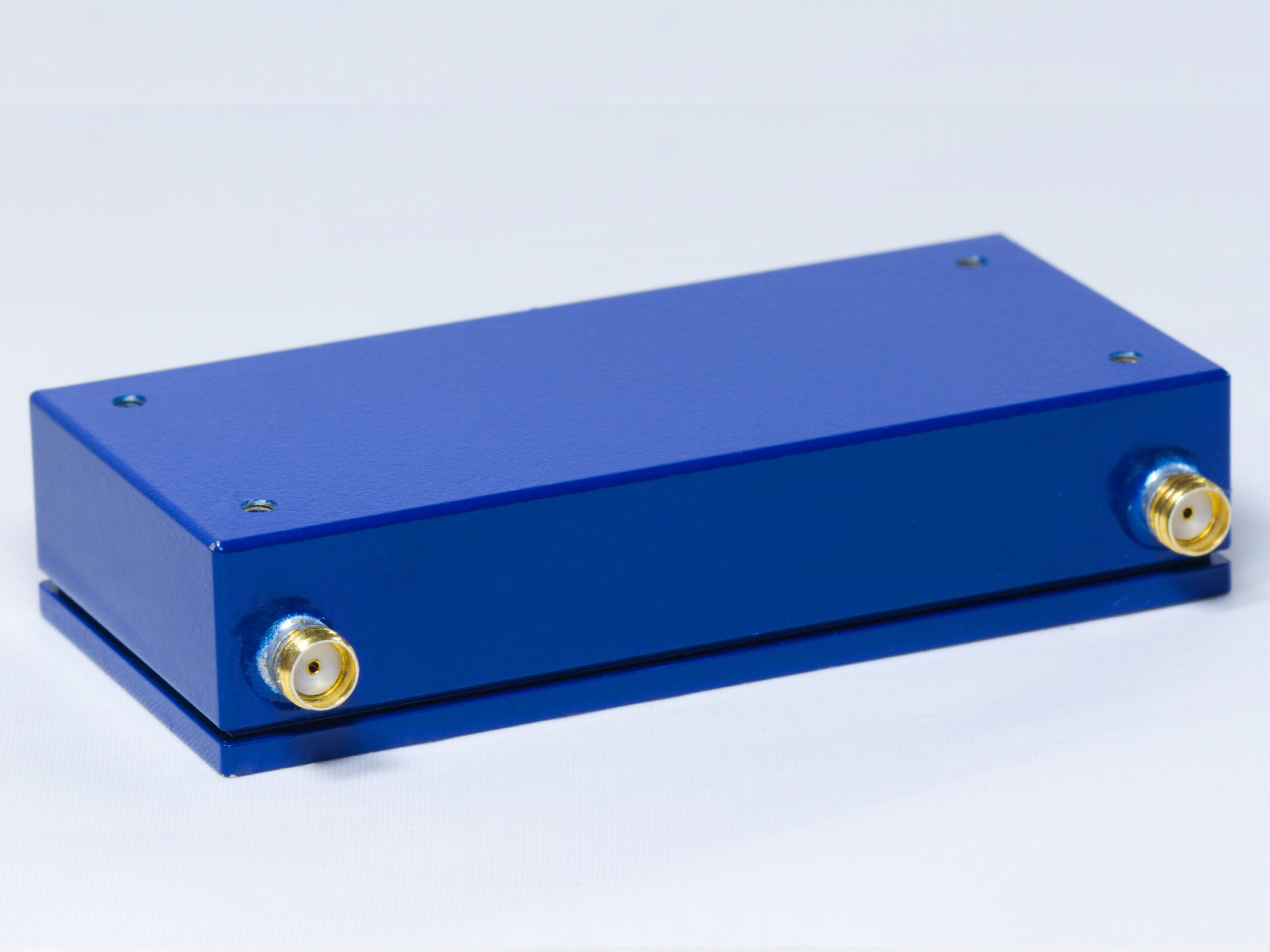

ФКП5-001-01-0.752-10
В наличии
- Порядок фильтра5
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц752.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная (центральная) частота | 752 МГц | ||
| Полоса пропускания | 10 МГц | ||
| Неравномерность АЧХ в полосе (fном ± 5) МГц, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе (fном ± 5) МГц, не более | 3,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 – 710 МГц 710 – 716 МГц 716 — 742 МГц 762 — 788 МГц 788 – 794 МГц 794 — 7500 МГц |
58 дБ 55 дБ 5 дБ 5 дБ 55 дБ 58 дБ |
||
| КСВН входа/выхода в полосе (fном ± 5) МГц, не более | 1,5 |
Общие
- Порядок фильтра5
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц752.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.213ТУ
- Полоса пропускания по уровню 0.5 дБ10 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

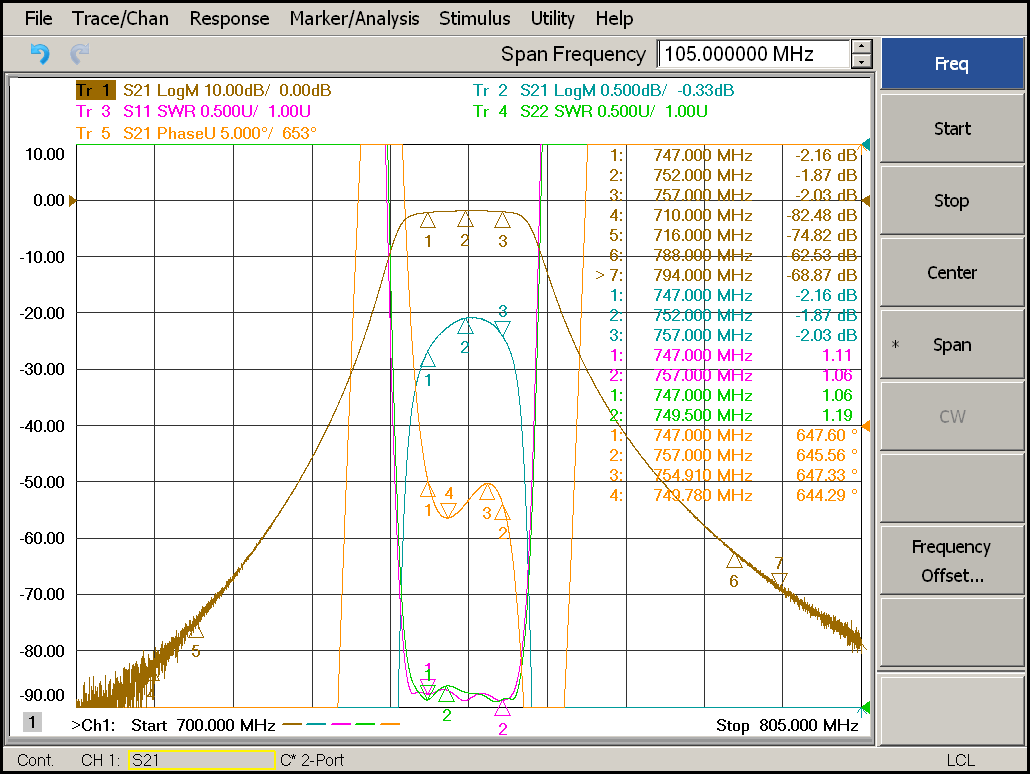

файл .s2p
Скачать
