9ЖНХ-11200П1000-Х/Х
В наличии
- Порядок фильтра9
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц11200.0
- Технология монтажаВолноводные фланцы
- Тип фильтраПолосовой фильтр
Цена по запросу

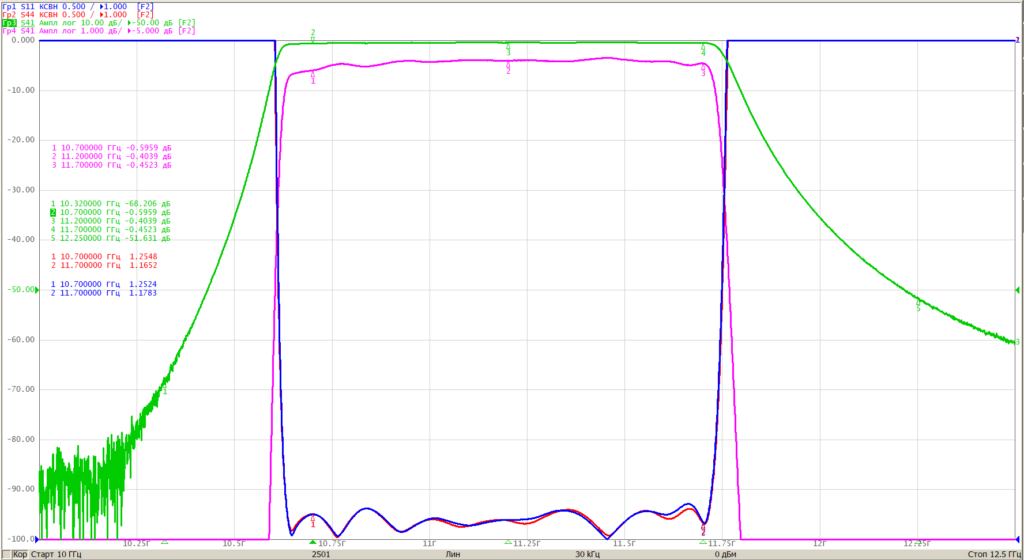

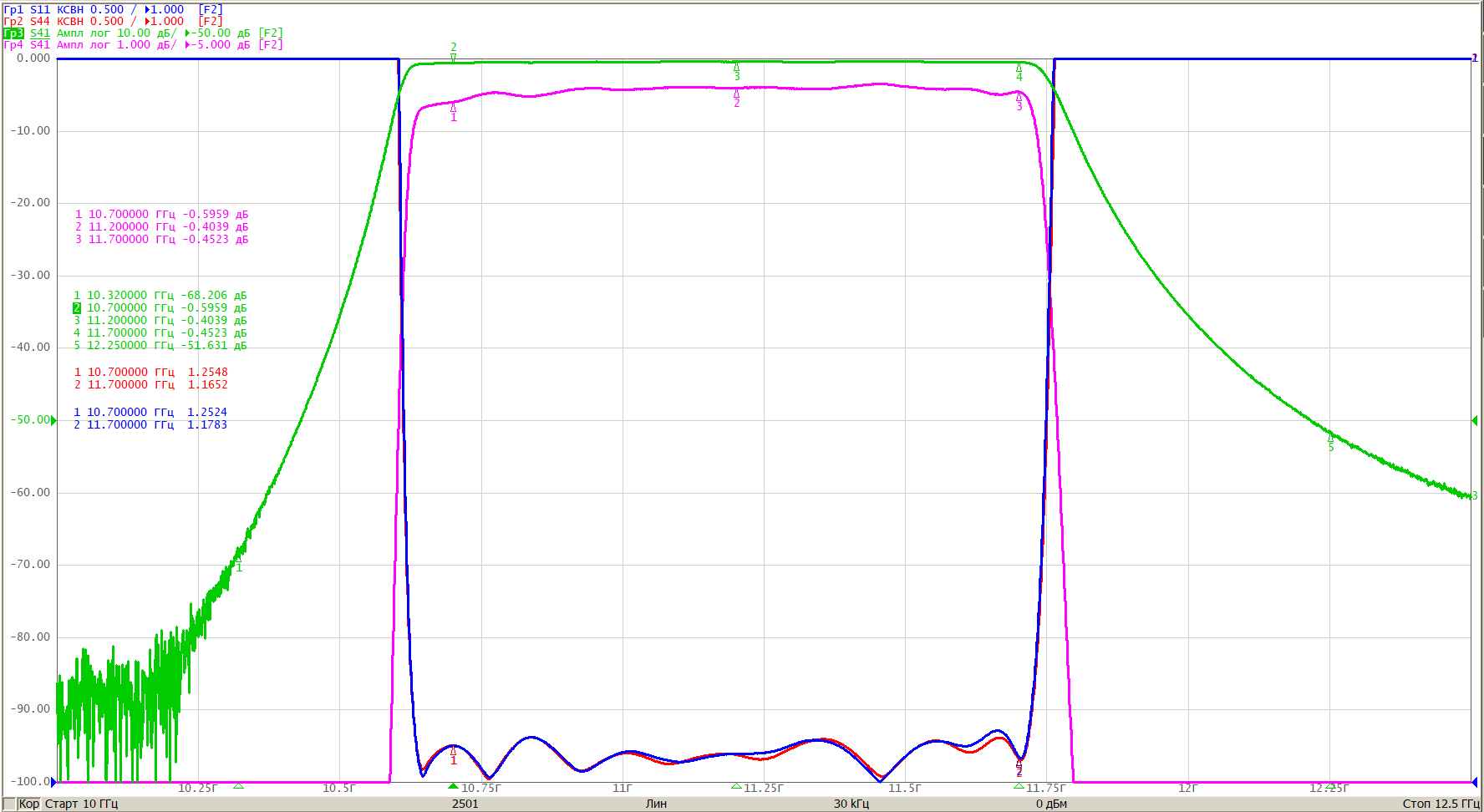

| Номинальная частота | 11200 МГц | ||
| Полоса пропускания | 1000 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 0,8 дБ | ||
|
Вносимое ослабление на частотах, не менее 1 — 10320 МГц 12250 — 13000 МГц |
50 дБ 50 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра9
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц11200.0
- Технология монтажаВолноводные фланцы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468854.009ТУ
- Полоса пропускания по уровню 0.5 дБ1000 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
