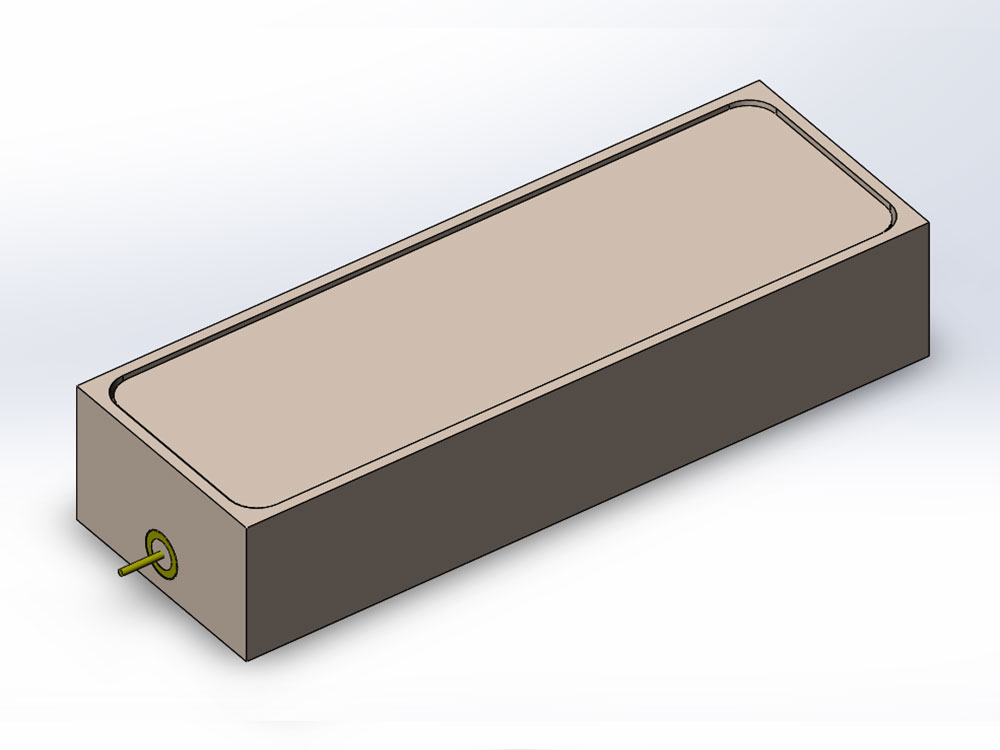

8СГА-150С85-7/7
В наличии
- Порядок фильтра8
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц150.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

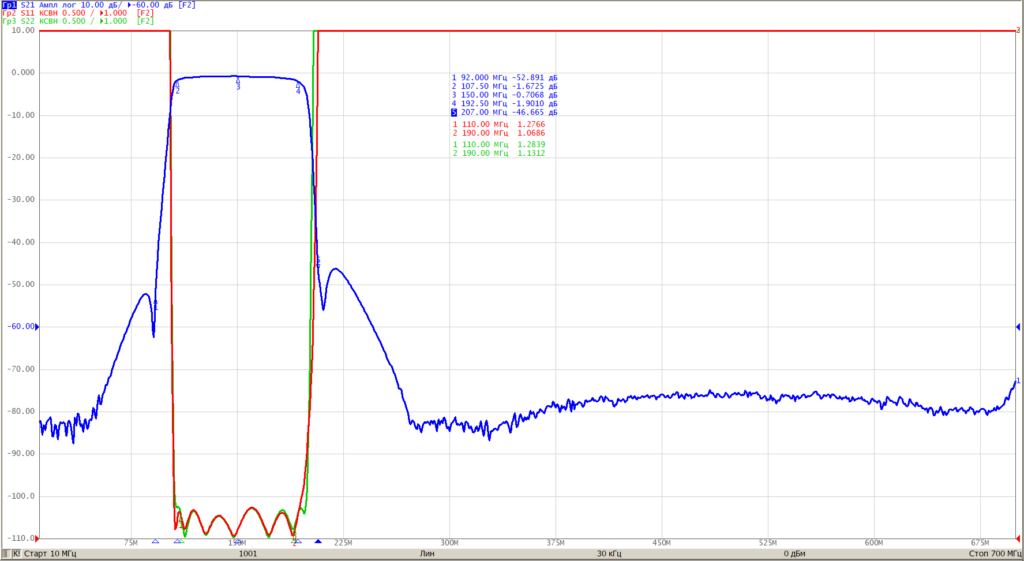

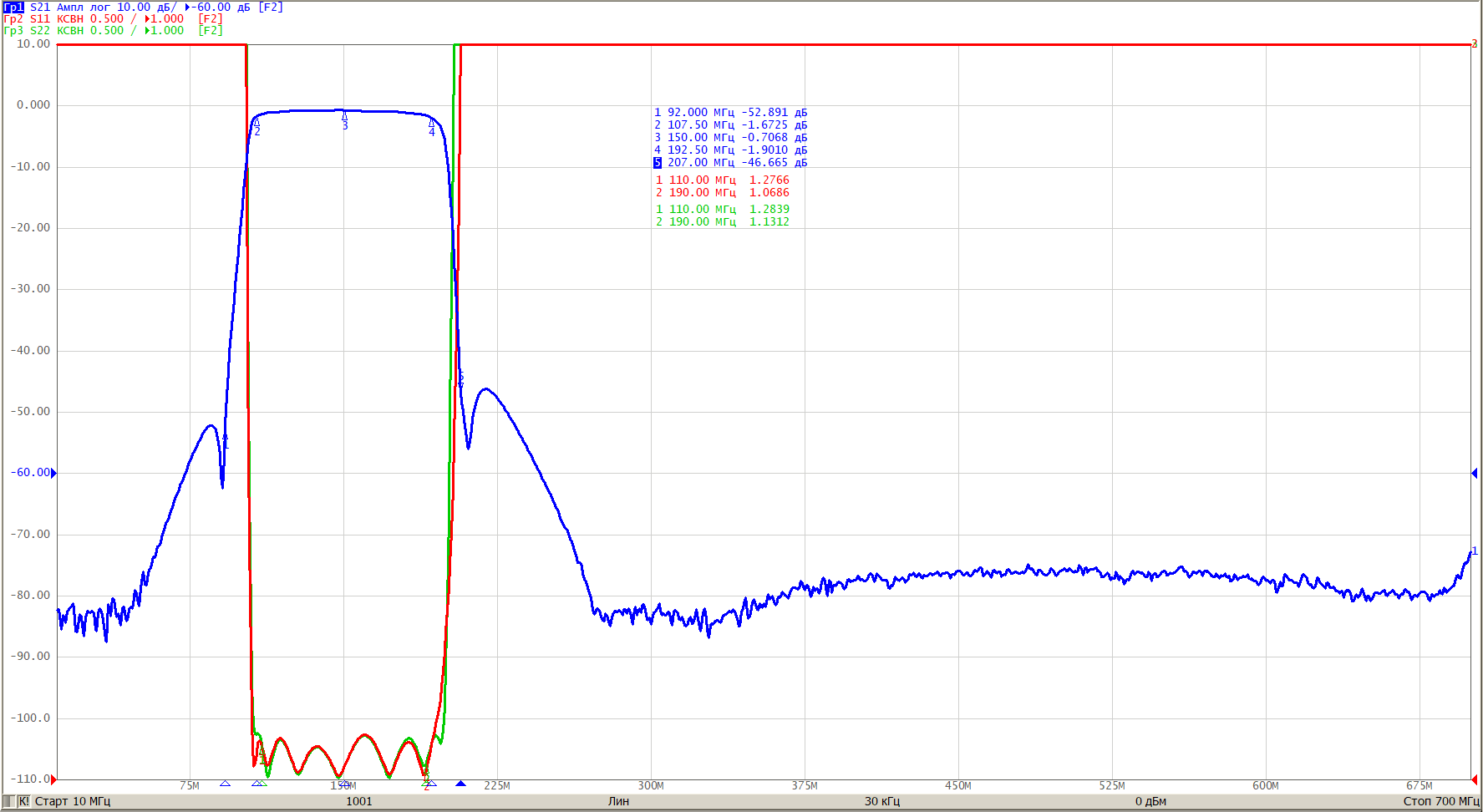

| Номинальная значение рабоей частоты | 150 МГц | ||
| Полоса пропускания по уровню 1,5 дБ, не менее | fраб ± 42,5 МГц | ||
| Вносимое ослабление на рабочей полосе, не более | 1,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 92 МГц 207 — 700 МГц |
50 дБ 40 дБ |
||
| КСВН входа и выхода в диапазоне частот fраб ± 40 МГц | 1,5 |
Общие
- Порядок фильтра8
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц150.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.019ТУ
- Полоса пропускания по уровню 1.5 дБ85 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
