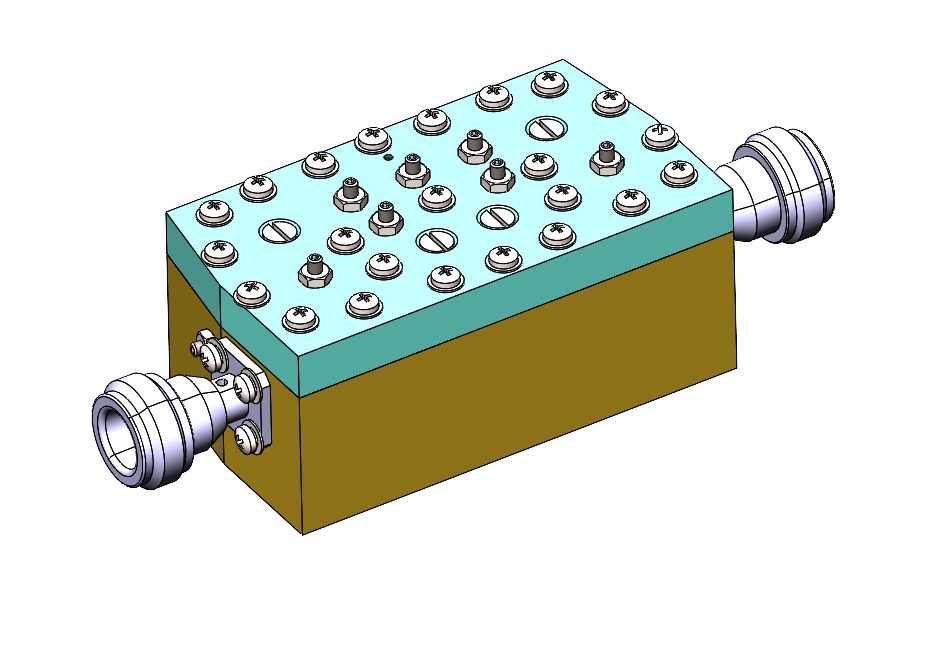

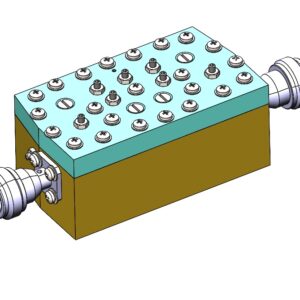

8РНХ-3770П460-М/М
В наличии
- Порядок фильтра8
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3770.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 3770 МГц | ||
| Ширина полосы пропускания по уровню 0,7 дБ, не менее | 460 МГц | ||
| Вносимое ослабление в полосе пропускания, не более | 1,2 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 3200 МГц 3200 — 3500 МГц 4100 — 5700 МГц 5700 — 6000 МГц |
60 МГц 27 МГц 20 МГц 80 МГц |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра8
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3770.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.192ПС
- Полоса пропускания по уровню 1 дБ460 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

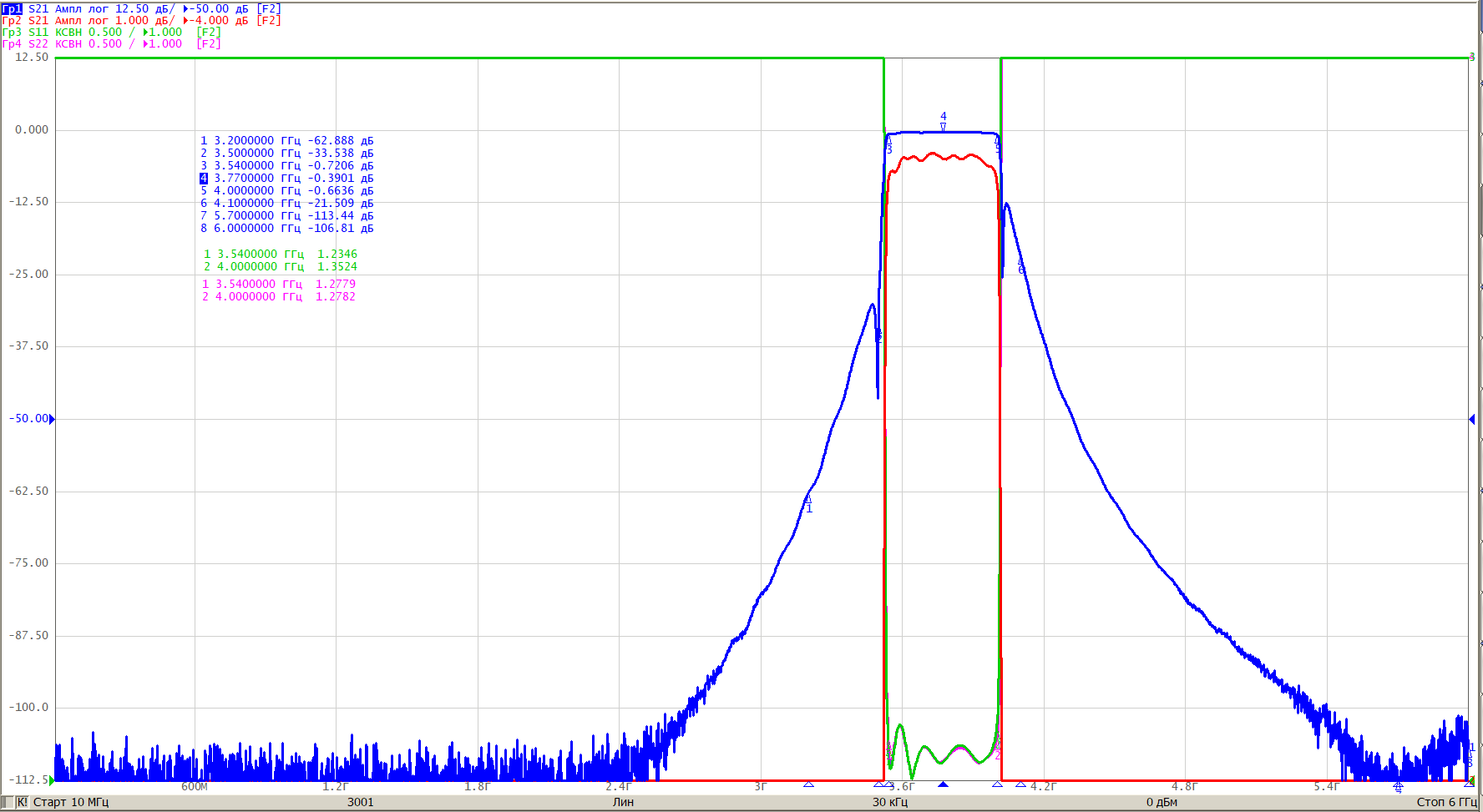

файл .s2p
Скачать
