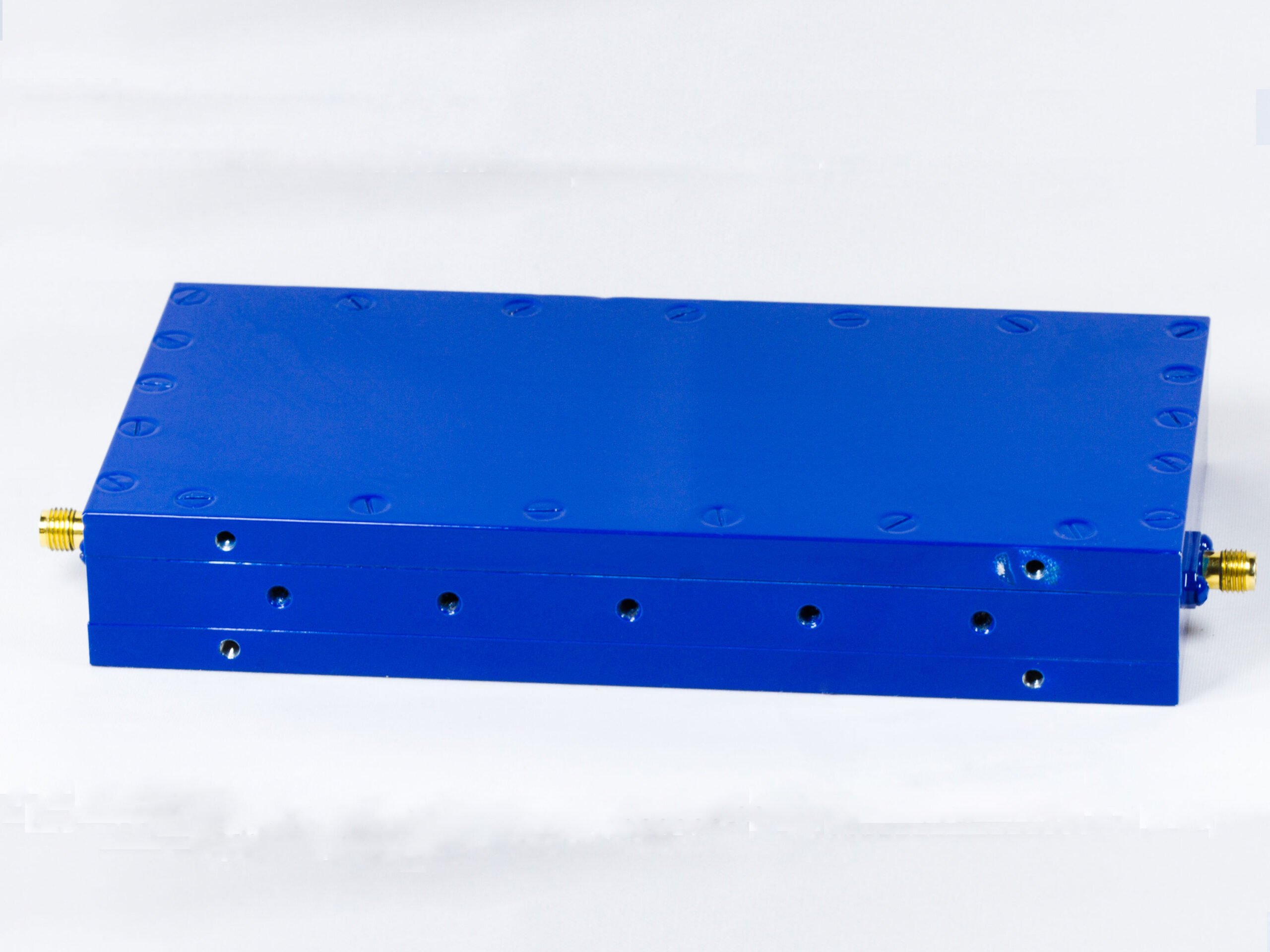

7AKK-1200C150-S/S
В наличии
- Порядок фильтра7
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1200.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу

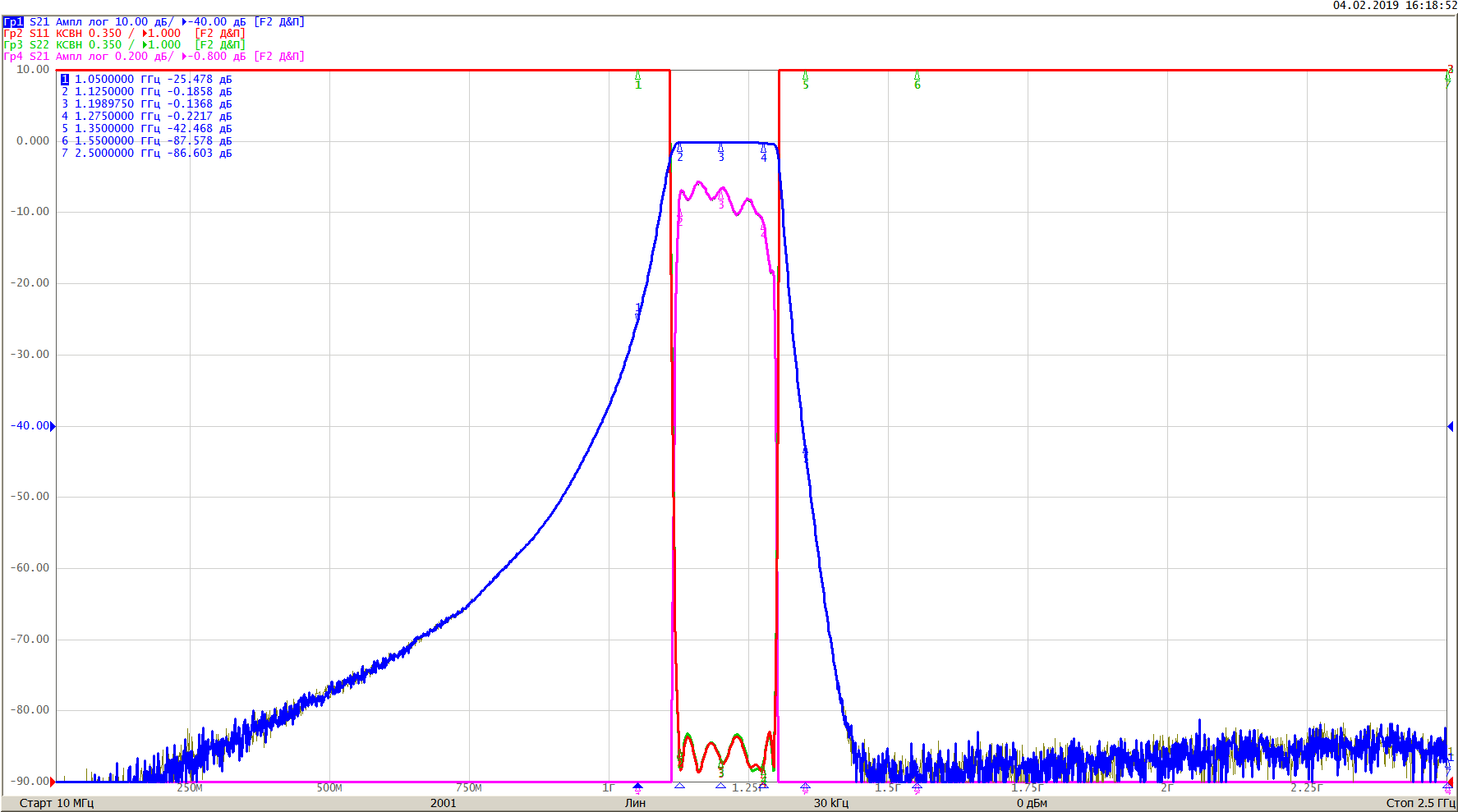

| Номинальная частота | 1200 МГц | ||
| Полоса пропускания по уровню 0,2 дБ, не менее | 150 МГц | ||
| Вносимое ослабление на номинальной частоте, не более | 1,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 1050 МГц 1350 — 1550 МГц 1550 — 2500 МГц |
25 дБ 25 дБ 50 дБ |
||
| НГВЗ в полосе пропускания, не более | 5 нс | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,4 |
Общие
- Порядок фильтра7
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1200.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.016ПС
- Полоса пропускания по уровню 0.5 дБ150 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
