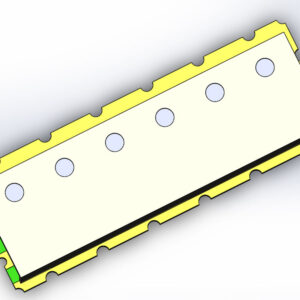

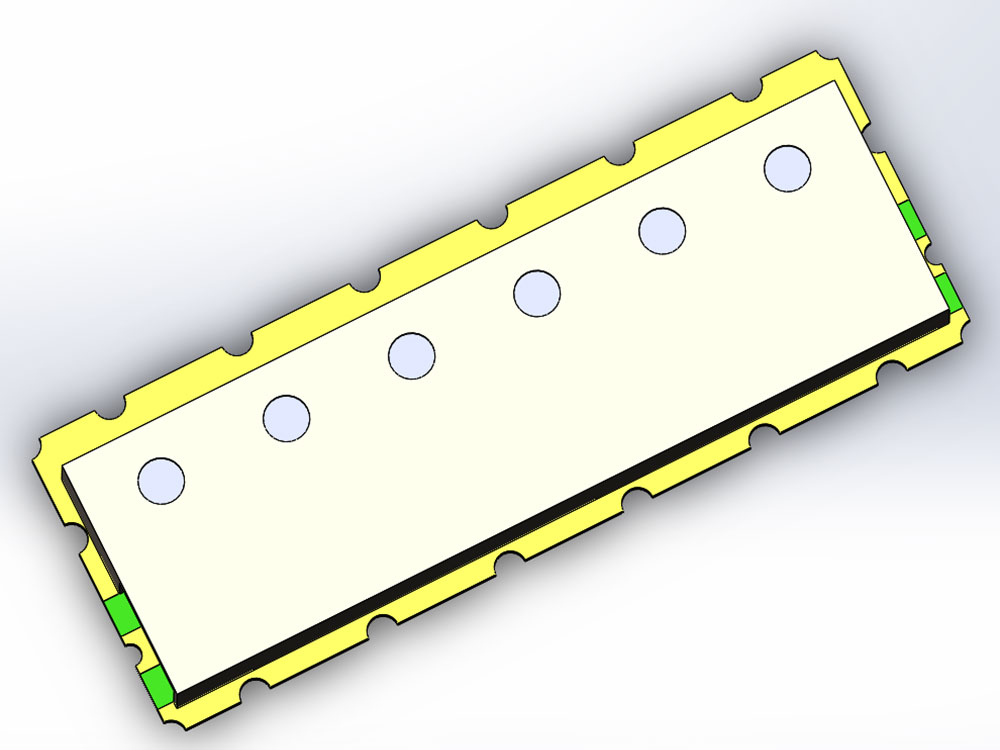

6КН7-2350Т50-4/4
В наличии
- Порядок фильтра6
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц2350.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

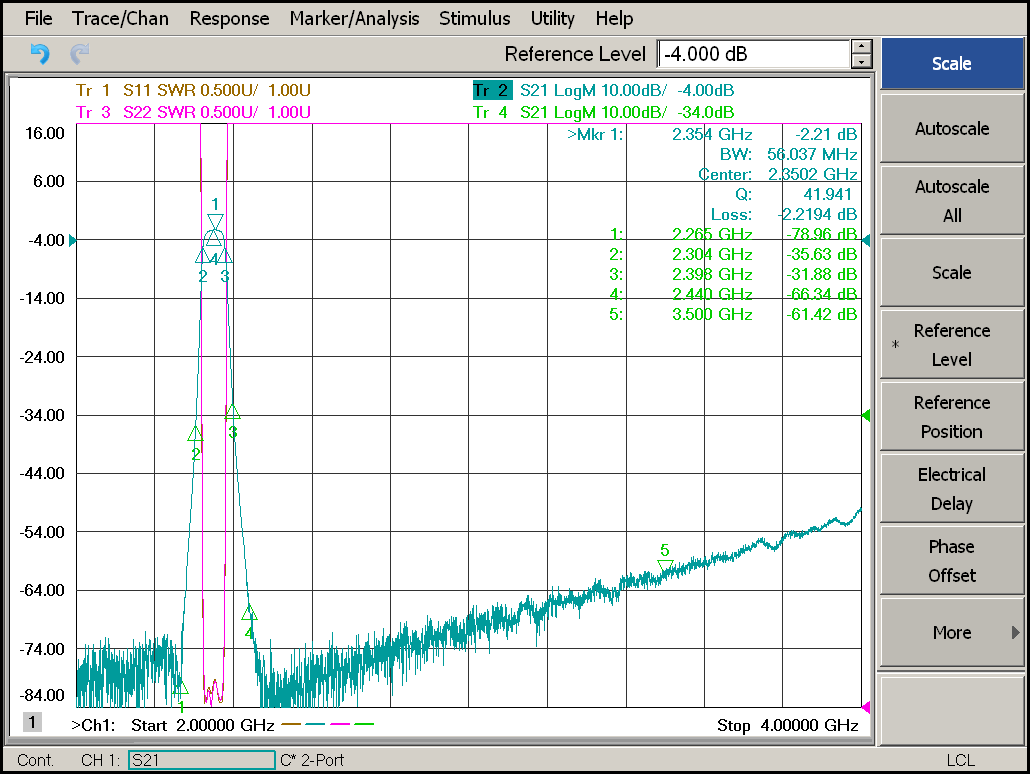

| Номинальная (центральная) частота | 2350 МГц | ||
| Полоса пропускания по уровню 3 дБ, не менее | 50 МГц | ||
| Вносимое ослабление на номинальной частоте, не более | 3,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 2265 МГц 2265 — 2304 МГц 2398 – 2440 МГц 2440 — 3500 МГц |
60 дБ 30 дБ 30 дБ 60 дБ |
||
| КСВН входа/выхода в полосе ( fном ± 20), не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц2350.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.116ТУ
- Полоса пропускания по уровню 3 дБ50 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
