6ФГБ-35Т7-Б/Б
В наличии
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц35.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу

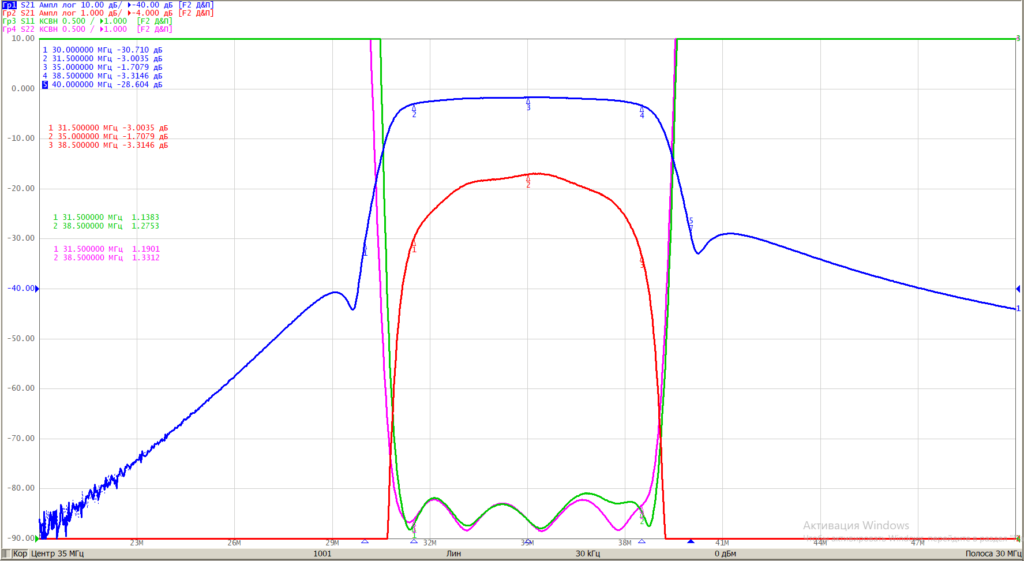

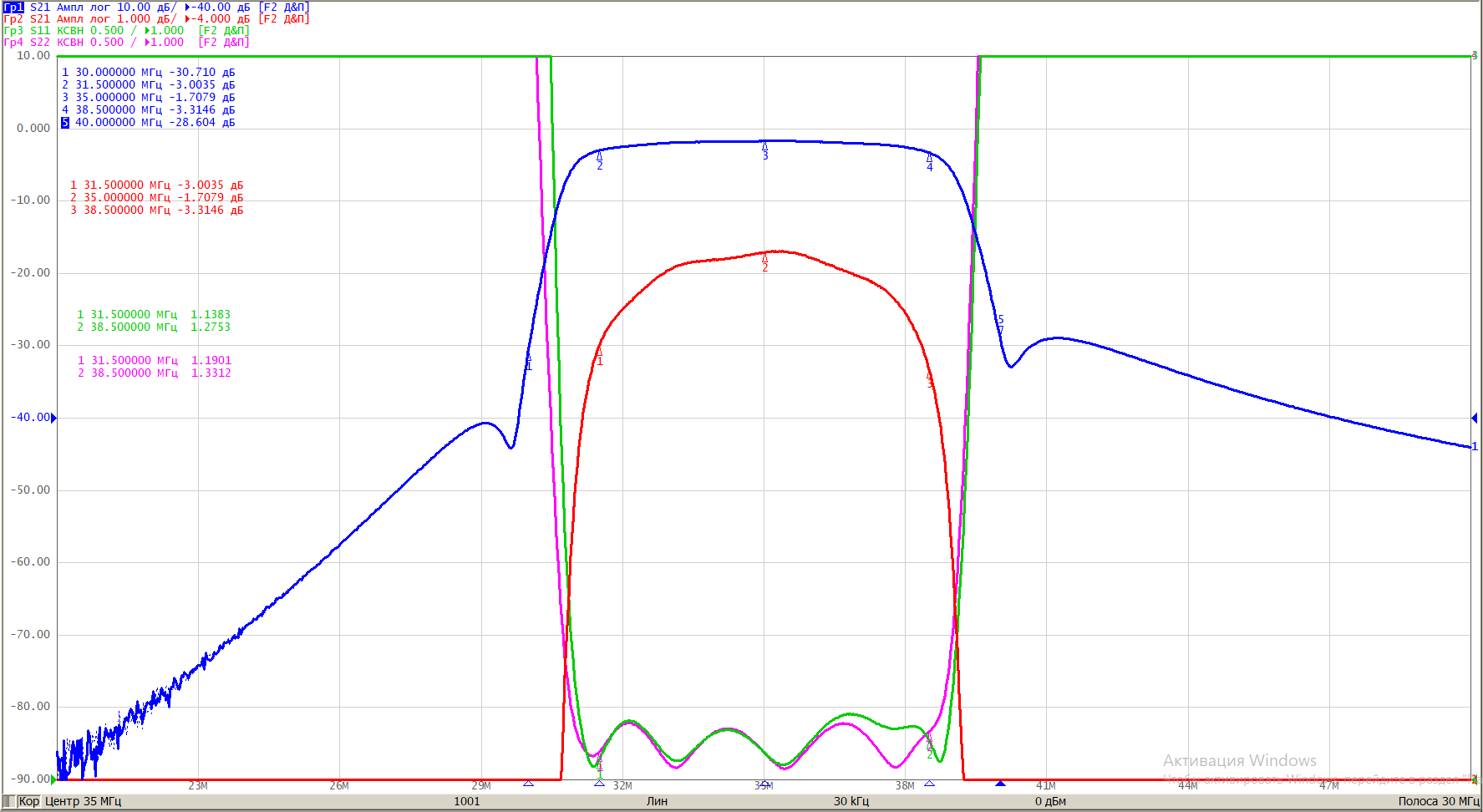

| Номинальная частота | 35 МГц | ||
| Полоса пропускания, не менее | 7 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 3 дБ | ||
| Вносимое ослабление на номинальной частоте, не более | 3,2 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 30,0 МГц 40 — 100 МГц |
25 дБ 25 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц35.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.126ТУ
- Полоса пропускания по уровню 3 дБ7 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
