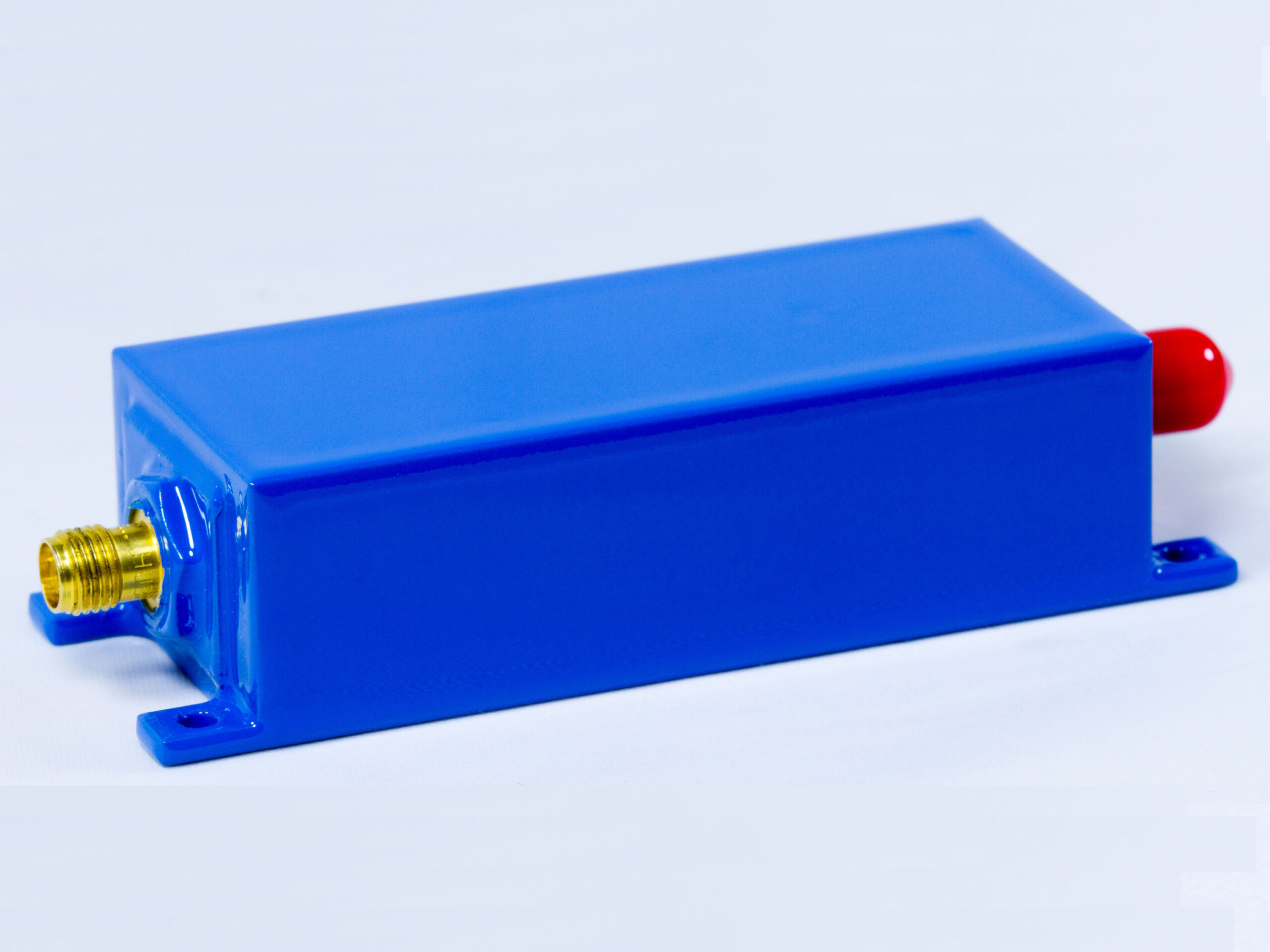

6АГЛ-6325П200-Б/Б
В наличии
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьГерметичные
- Номинальная частота, МГц6325.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 6325 МГц | ||
| Полоса пропускания, не менее | 200 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 5500 МГц 7200 — 12700 МГц |
75 дБ 75 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьГерметичные
- Номинальная частота, МГц6325.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.065ТУ
- Полоса пропускания по уровню 0.5 дБ200 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
