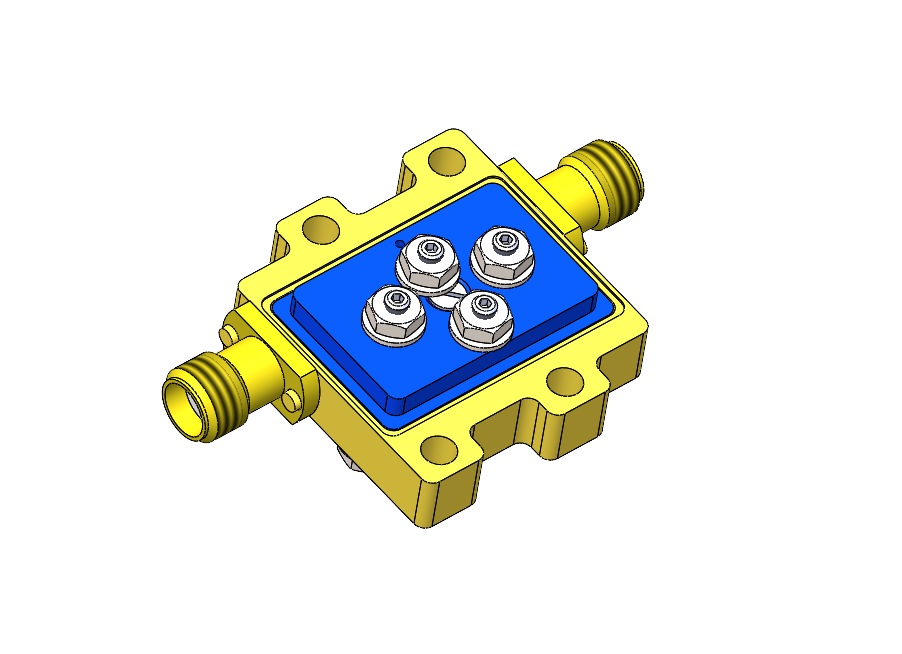

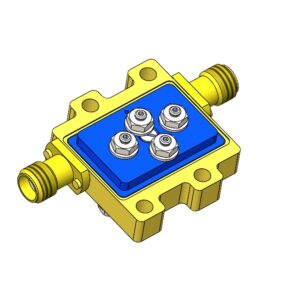

6ЕНВ-7320Т140-Б/Б
В наличии
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7320.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 7320 МГц | ||
| Полоса пропускания по уровню 3,0 дБ | 140 МГц | ||
| Вносимое ослабление на номинальной частоте, не более | 2,8 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 7080 МГц 7080 — 7200 МГц 7440 — 7560 МГц 7560 — 9000 МГц |
64 дБ 43 дБ 38 дБ 55 дБ | ||
| КСВН входа и выхода в полосе (fном ±65 МГц), не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7320.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.234ТУ
- Полоса пропускания по уровню 3 дБ140 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

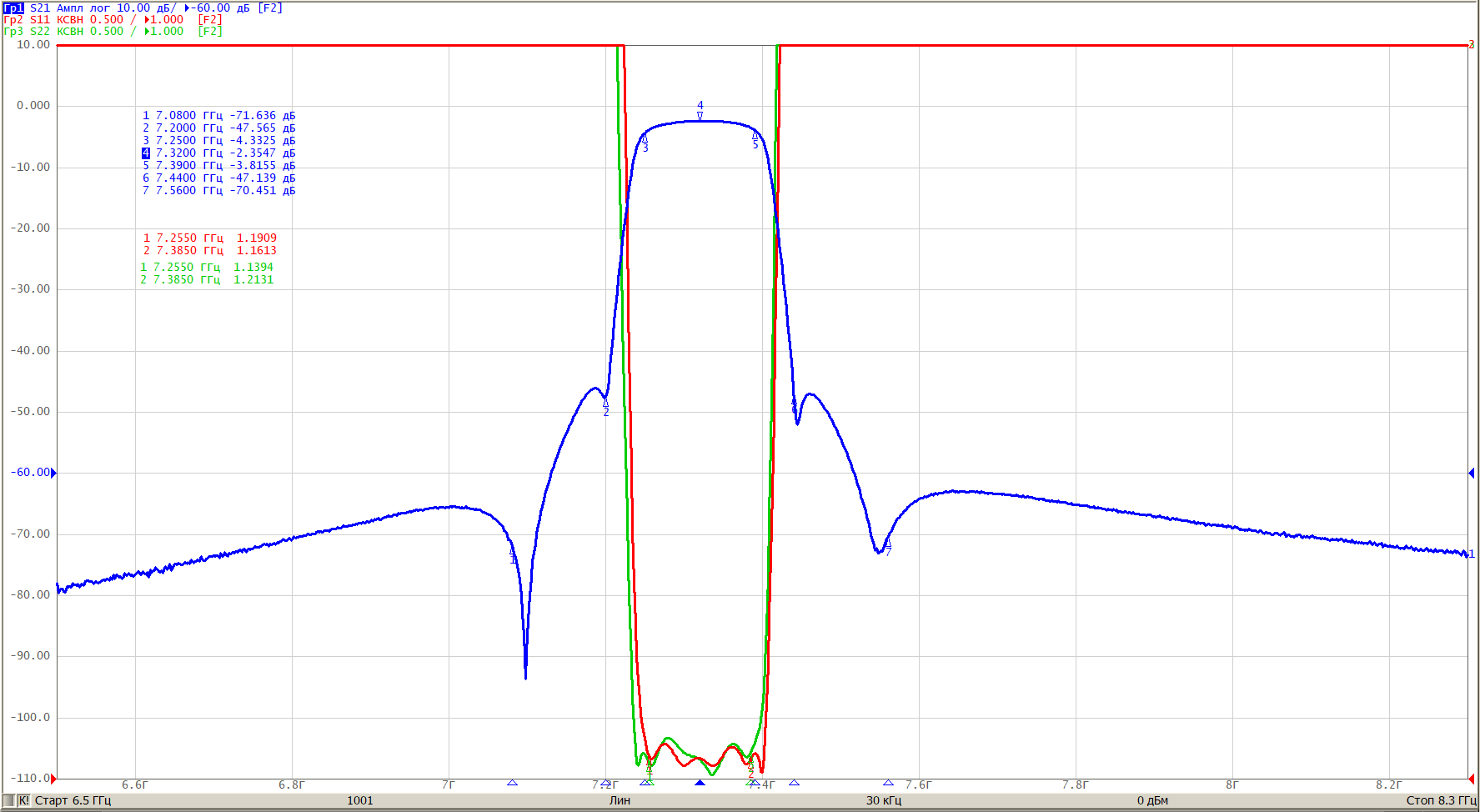

файл .s2p
Скачать
