5МН6-2455Н330-4/4
В наличии
- Порядок фильтра5
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц2455.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 2455 МГц | ||
| Полоса пропускания | 330 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 1 — 1860 МГц 2850 — 5500 МГц |
30 дБ 30 дБ | ||
| КСВН по входу и выходу в полосе от 2310 МГц до 2600 МГц, не более | 2,0 |
Общие
- Порядок фильтра5
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц2455.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.283
- Полоса пропускания по уровню 1 дБ330 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

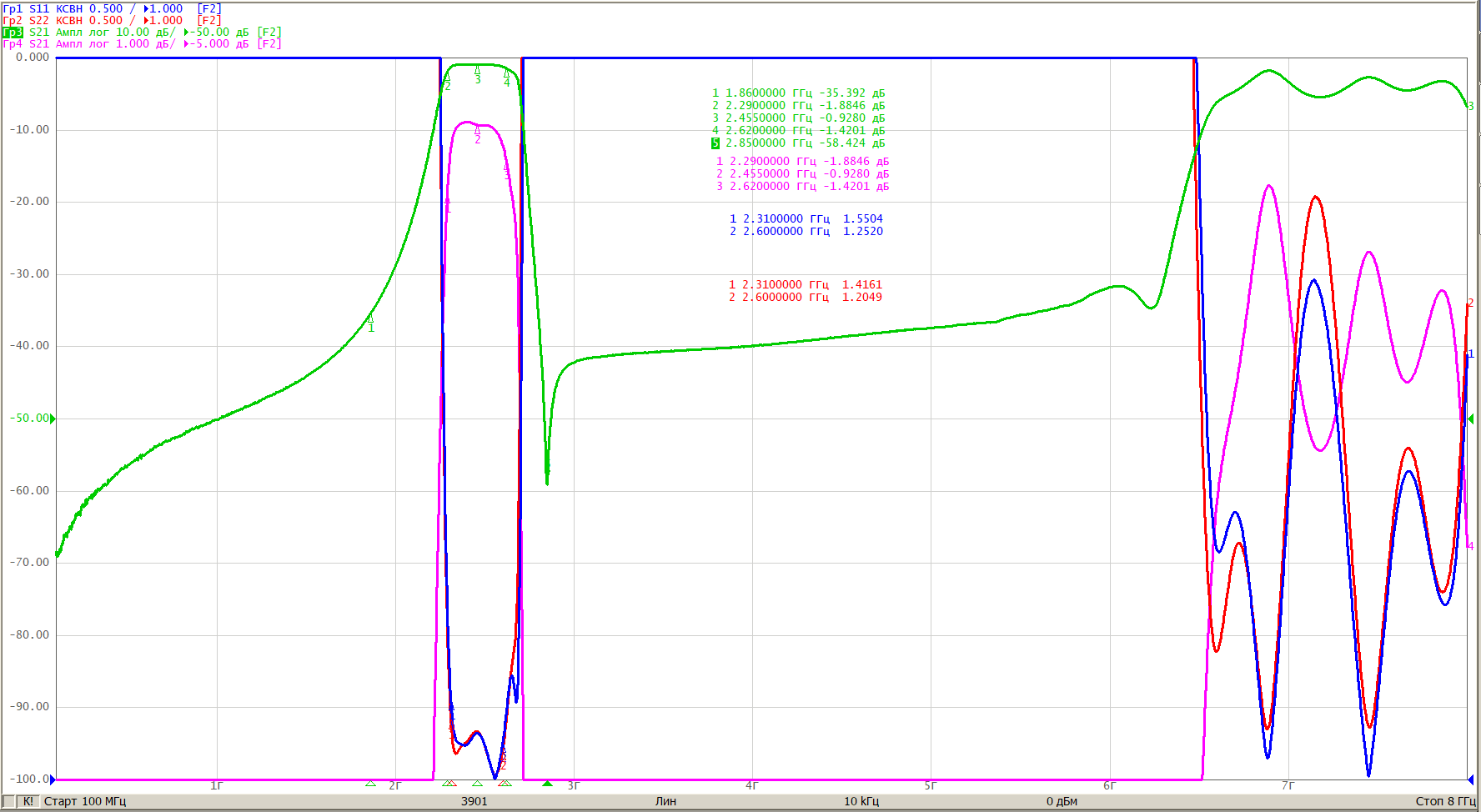

файл .s2p
Скачать
