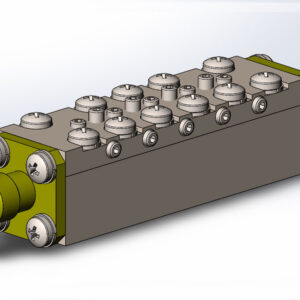

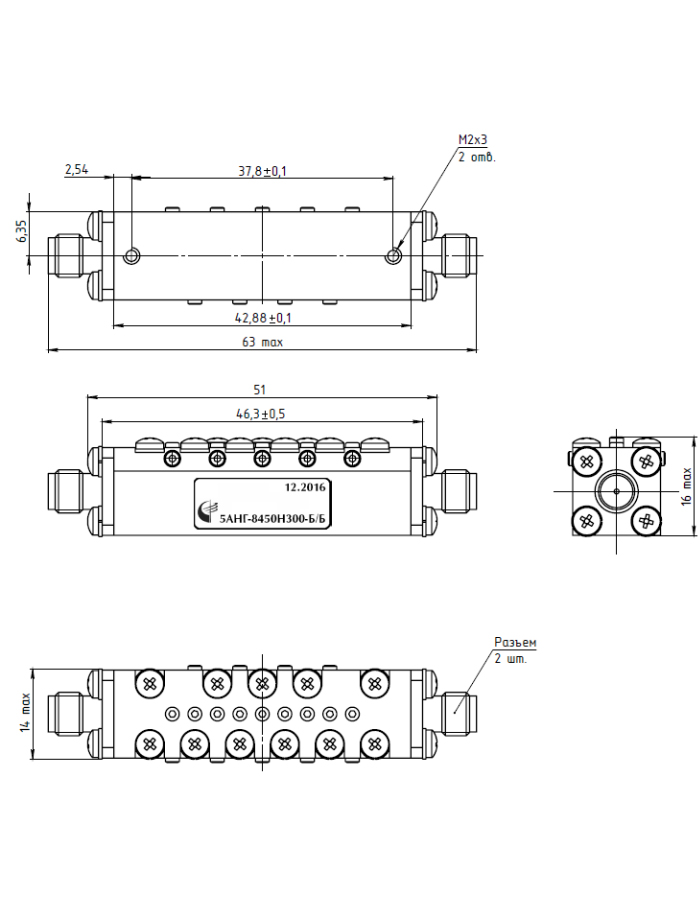

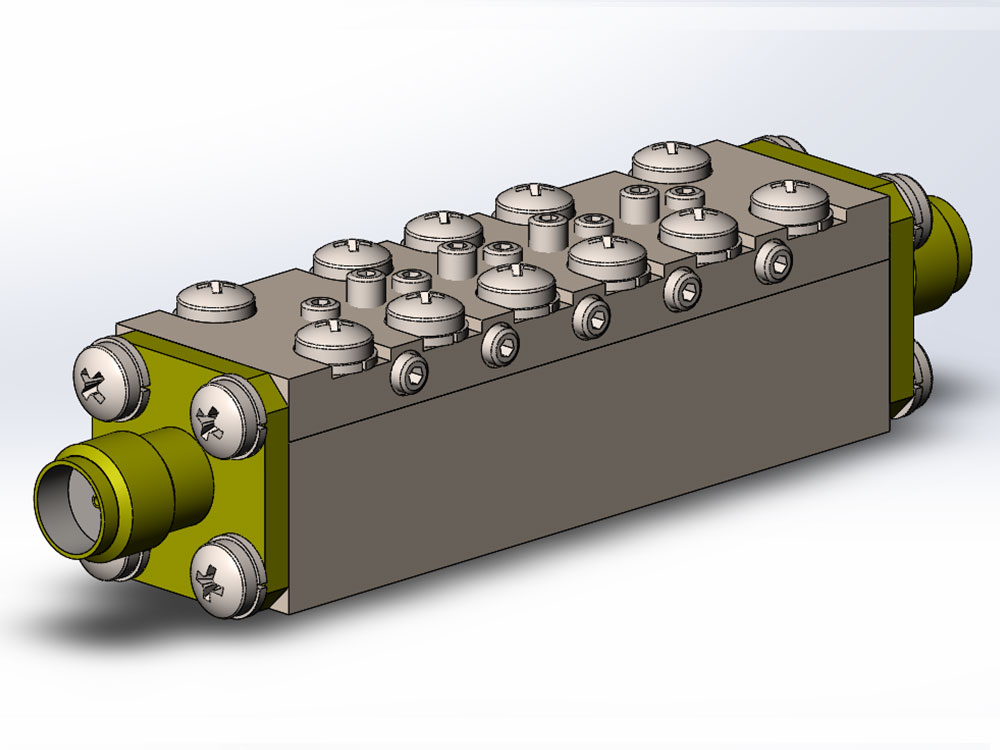

5АНГ-8450Н300-Б/Б
В наличии
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц8450.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу

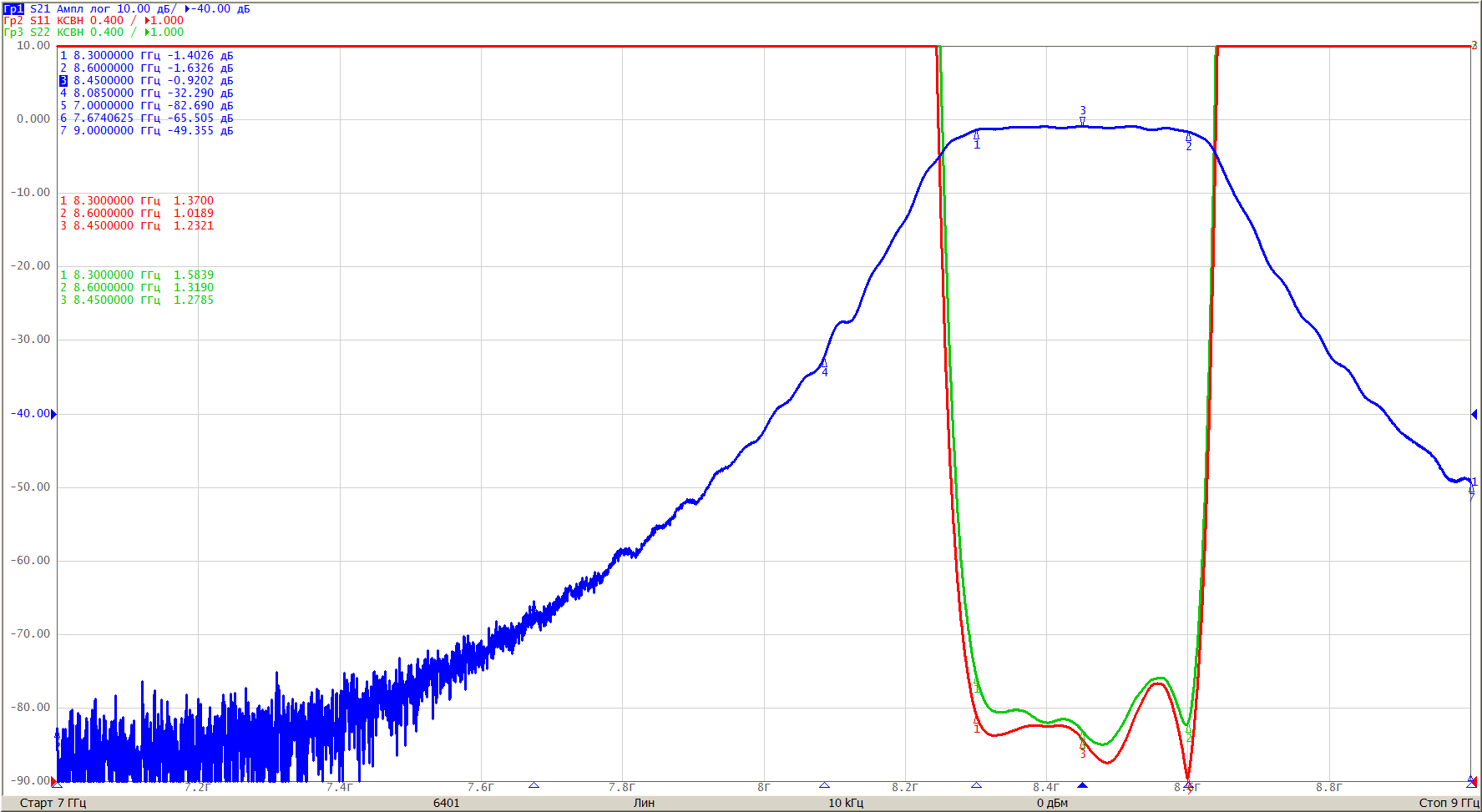

| Номинальная частота | 8450 МГц | ||
| Диапазон рабочих частот | 8300-8600 МГц | ||
| Неравномерность АЧХ в диапазоне рабочих частот изделия, не более | 3,0 дБ | ||
| Вносимое ослабление в диапазоне рабочих частот изделия, не более | 4,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 7675 МГц 7675 — 8085 МГц 8805 — 9165 МГц 9165 — 26500 МГц 7900 — 21000 МГц |
60 дБ 30 дБ 30 дБ 60 дБ 60 дБ |
||
| КСВН входа и выхода в полосе 8325 — 8575 МГц, не более | 1,6 |
Общие
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц8450.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.003ТУ
- Полоса пропускания по уровню 1 дБ300 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
