5МН2-9375Н1500-4/4
В наличии
- Порядок фильтра5
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц9375.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

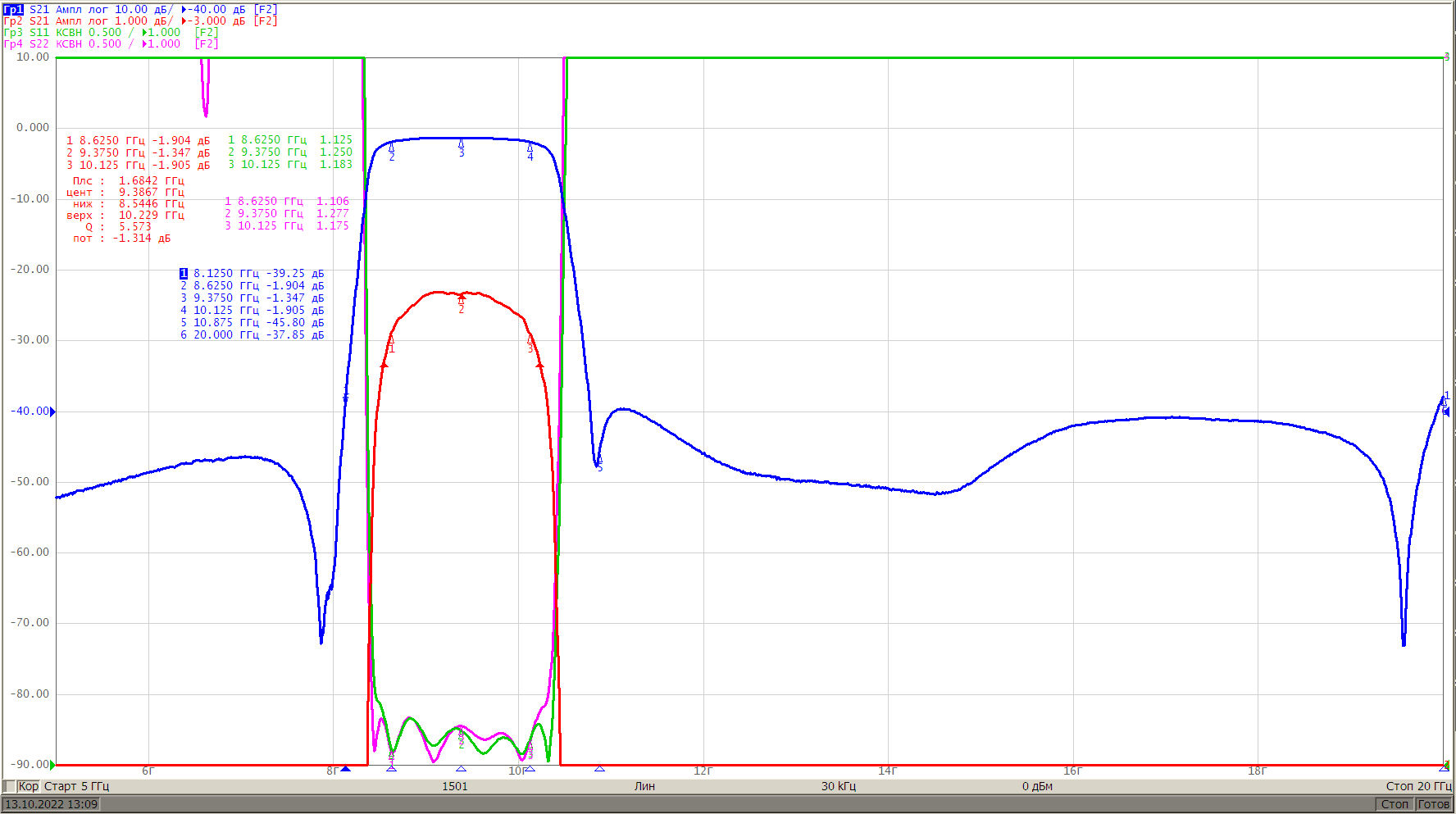

| Номинальная частота | 9375 МГц | ||
| Полоса пропускания | 1500 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,2 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 8125 МГц 10875 — 20000 МГц |
25 дБ 30 дБ | ||
| КСВН по входу и выходу в полосе пропускания, не более | 2,0 |
Общие
- Порядок фильтра5
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц9375.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.047ТУ
- Полоса пропускания по уровню 1 дБ1500 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
