4МН5-3200П440-4/4
В наличии
- Порядок фильтра4
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц3200.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 3200 МГц | ||
| Полоса пропускания по уровню 0,5 дБ, не менее | 440 МГц | ||
| Вносимое ослабление в полосе пропускания, не более | 3,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 150 — 1700 МГц 1700 — 2150 МГц 4200 — 8000 МГц |
30 дБ 35 дБ 30 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра4
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц3200.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.026ТУ
- Полоса пропускания по уровню 0.5 дБ440 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

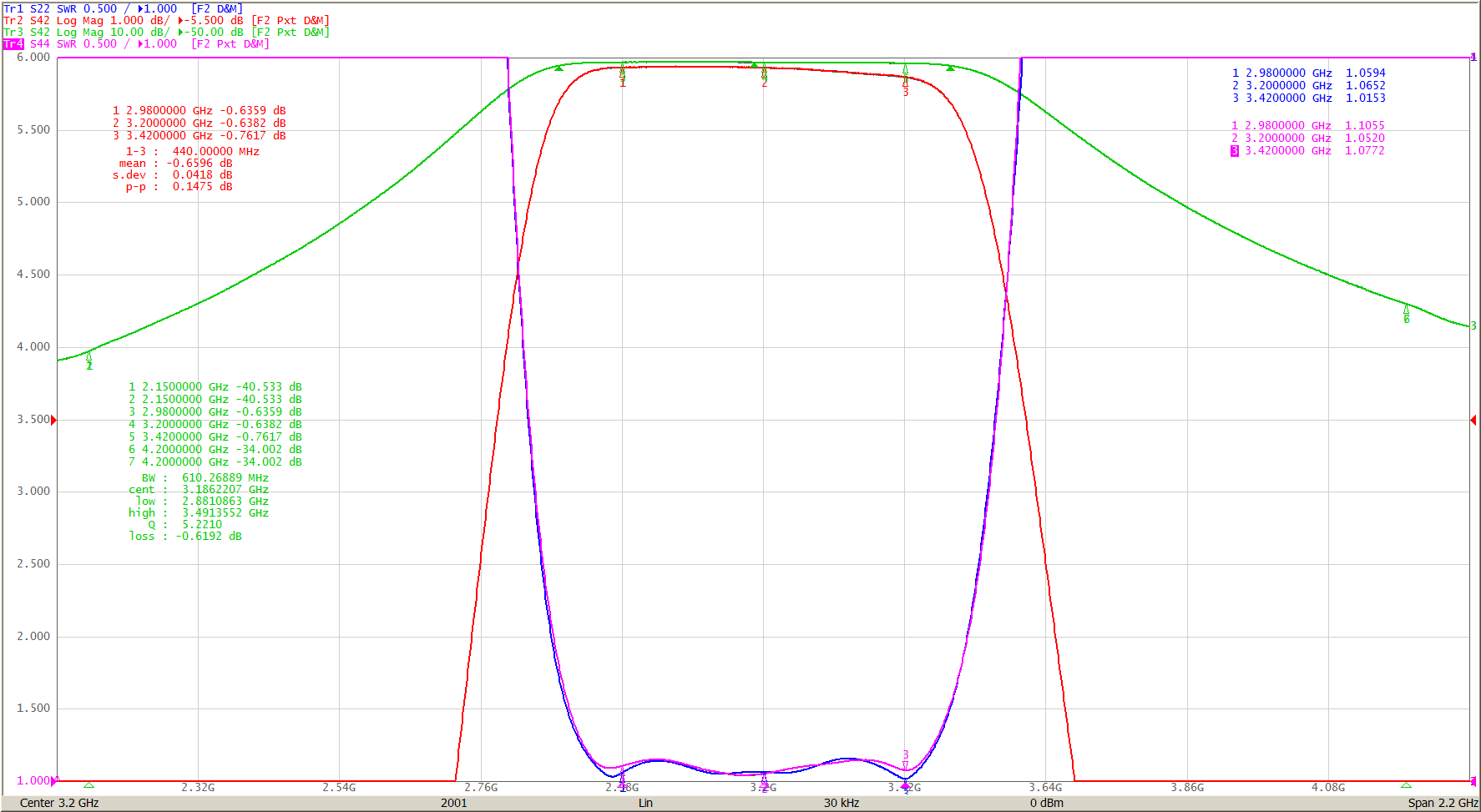

файл .s2p
Скачать
