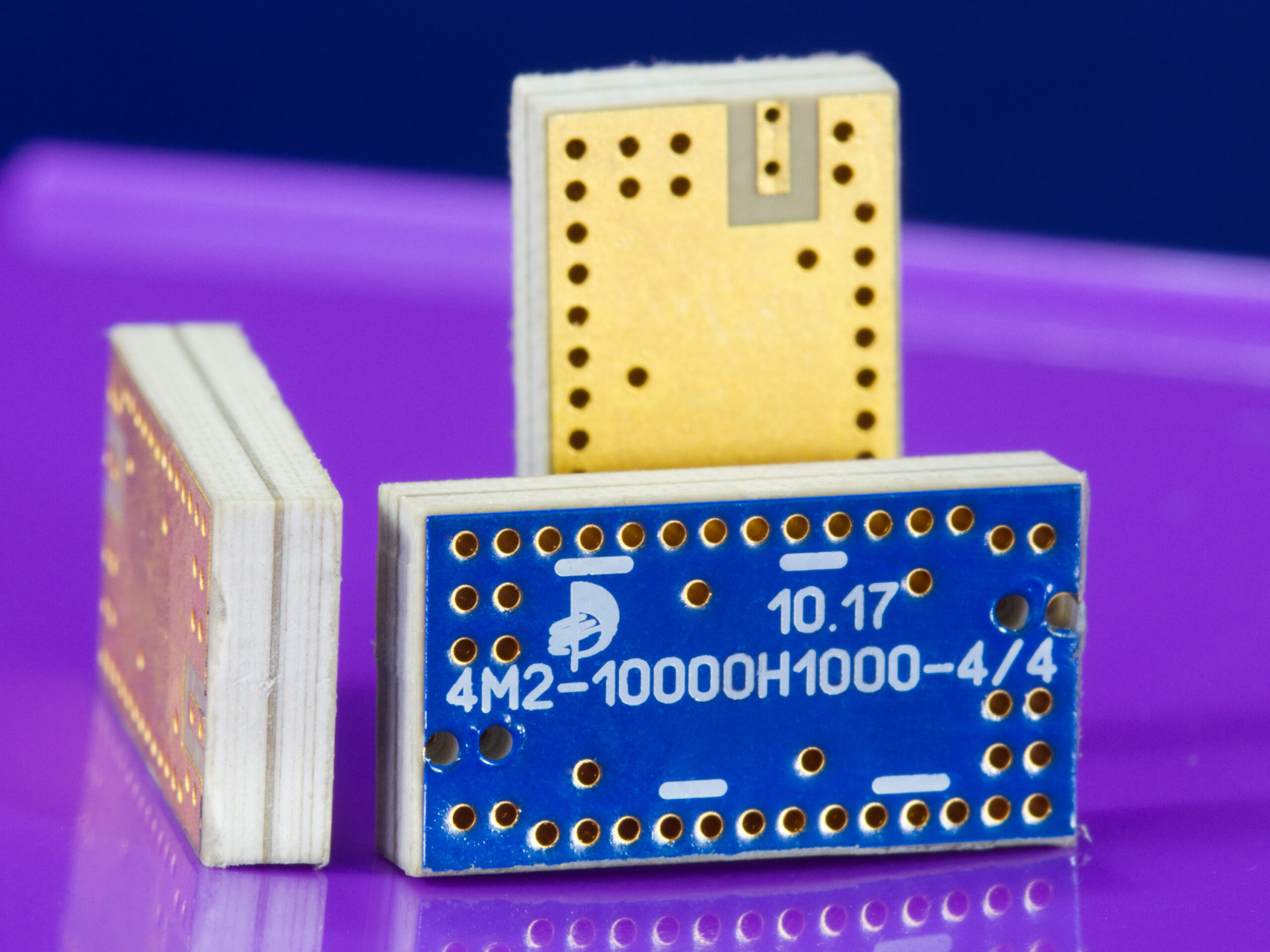

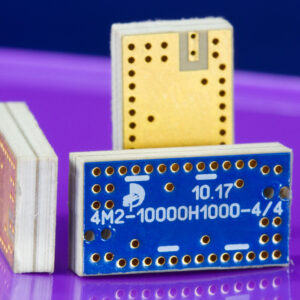

4М2-10000Н1000-4/4
В наличии
- Порядок фильтра4
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц10000.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 10000 МГц | ||
| Полоса пропускания, не менее | 1000 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 6500 МГц 6500 — 8400 МГц 11600 — 19000 МГц |
40 дБ 25 дБ 25 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра4
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц10000.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.129ТУ
- Полоса пропускания по уровню 1 дБ1000 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
