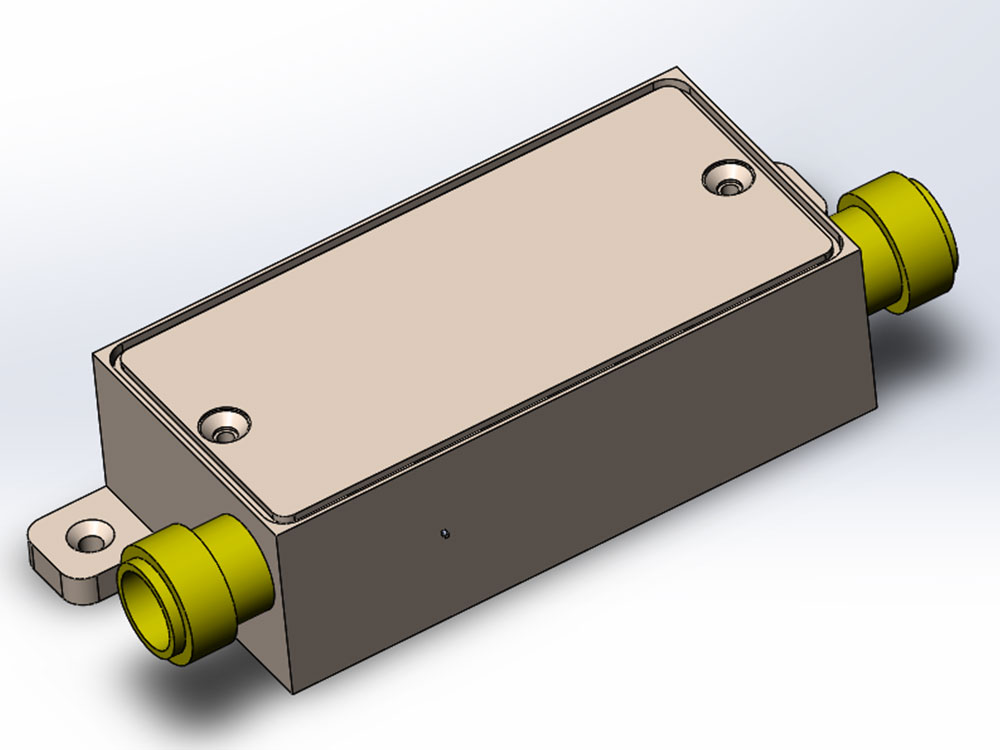

4КГИ-1017.5Н55-Б/Б
В наличии
- Порядок фильтра4
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц1017.5
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1017,5 МГц | ||
| Полоса пропускания по уровню 1 дБ, не менее | fраб ± 27,5 | ||
| Вносимое ослабление в полосе пропускания, не более | 1,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 660 МГц 660 — 960 МГц 1700 — 2300 МГц |
50 дБ 20 дБ 50 дБ |
||
| НГВЗ в полосе пропускания, не более | 8 нс | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра4
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц1017.5
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.188ТУ
- Полоса пропускания по уровню 1 дБ55 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

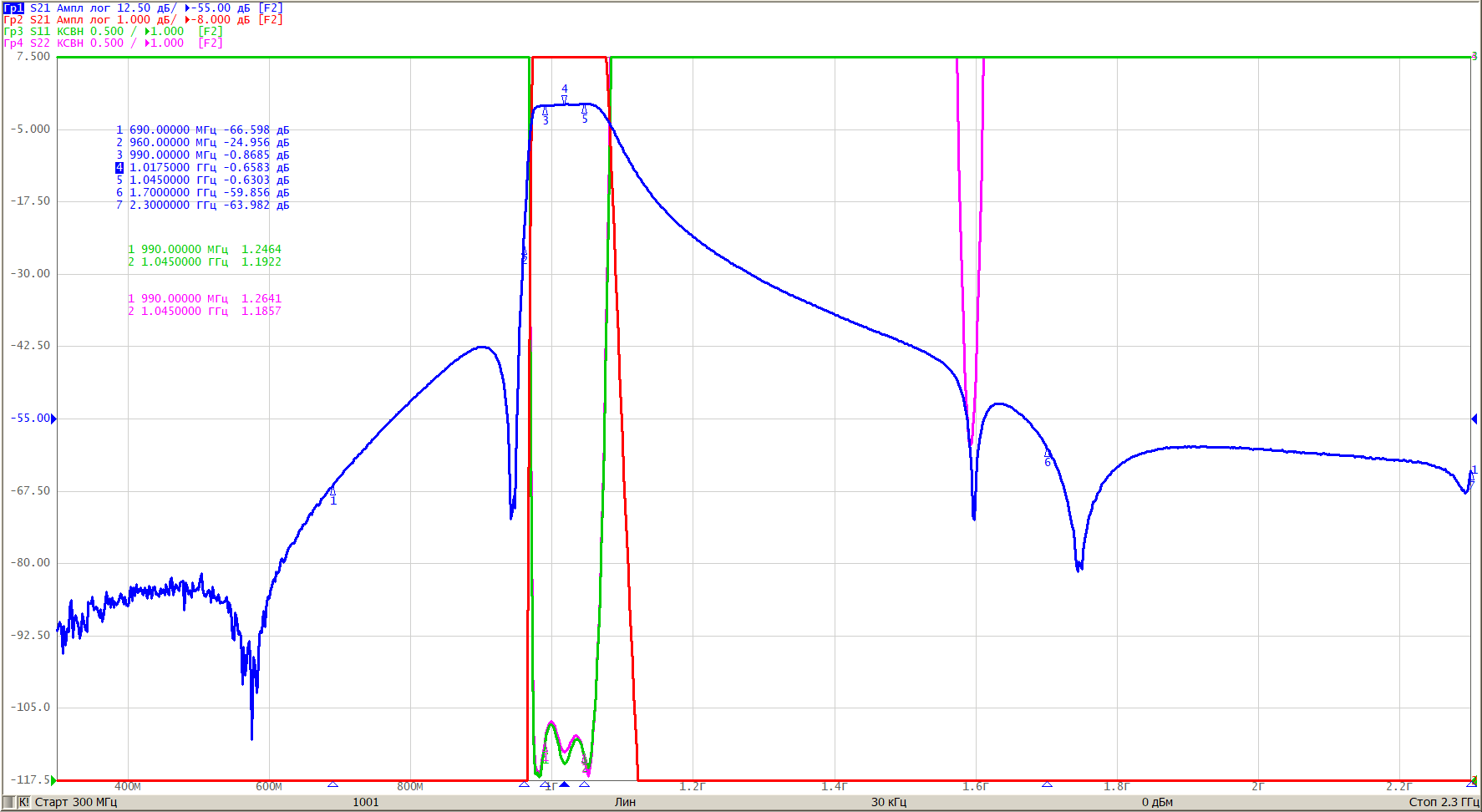

файл .s2p
Скачать
