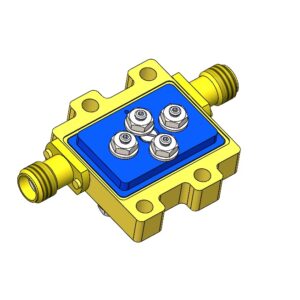

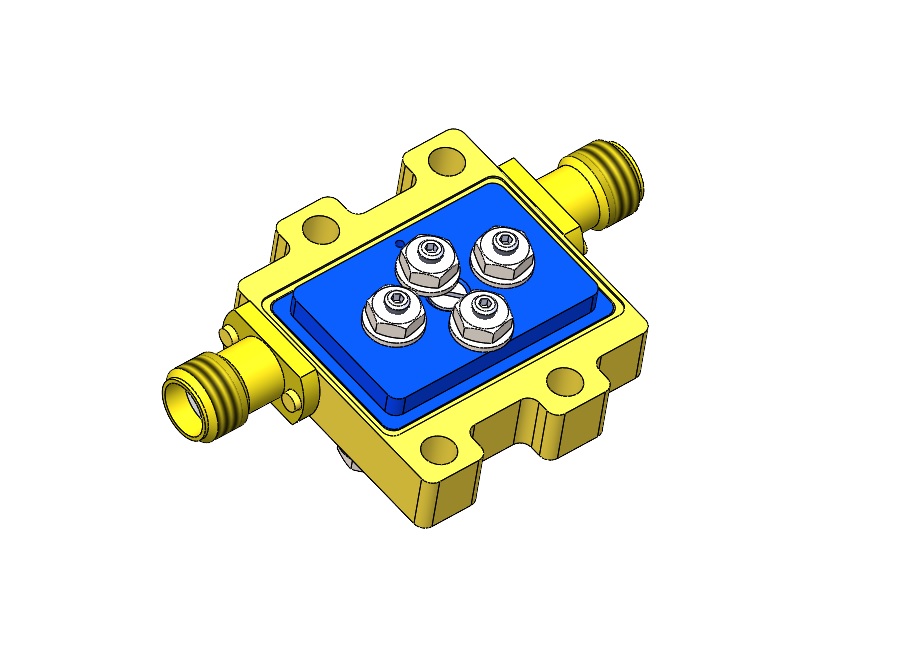

4ЕНВ-8040Т160-Б/Б
В наличии
- Порядок фильтра4
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц8040.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 8040 МГц | ||
| Полоса пропускания по уровню 3,0 дБ | 160 МГц | ||
| Вносимое ослабление на номинальной частоте, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 7320 МГц 7320 — 7680 МГц 8400 — 8760 МГц 8760 — 9000 МГц |
65 дБ 45 дБ 45 дБ 65 дБ |
||
| КСВН входа и выхода в полосе (fном ±75 МГц), не более | 1,5 |
Общие
- Порядок фильтра4
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц8040.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.234ТУ
- Полоса пропускания по уровню 3 дБ160 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

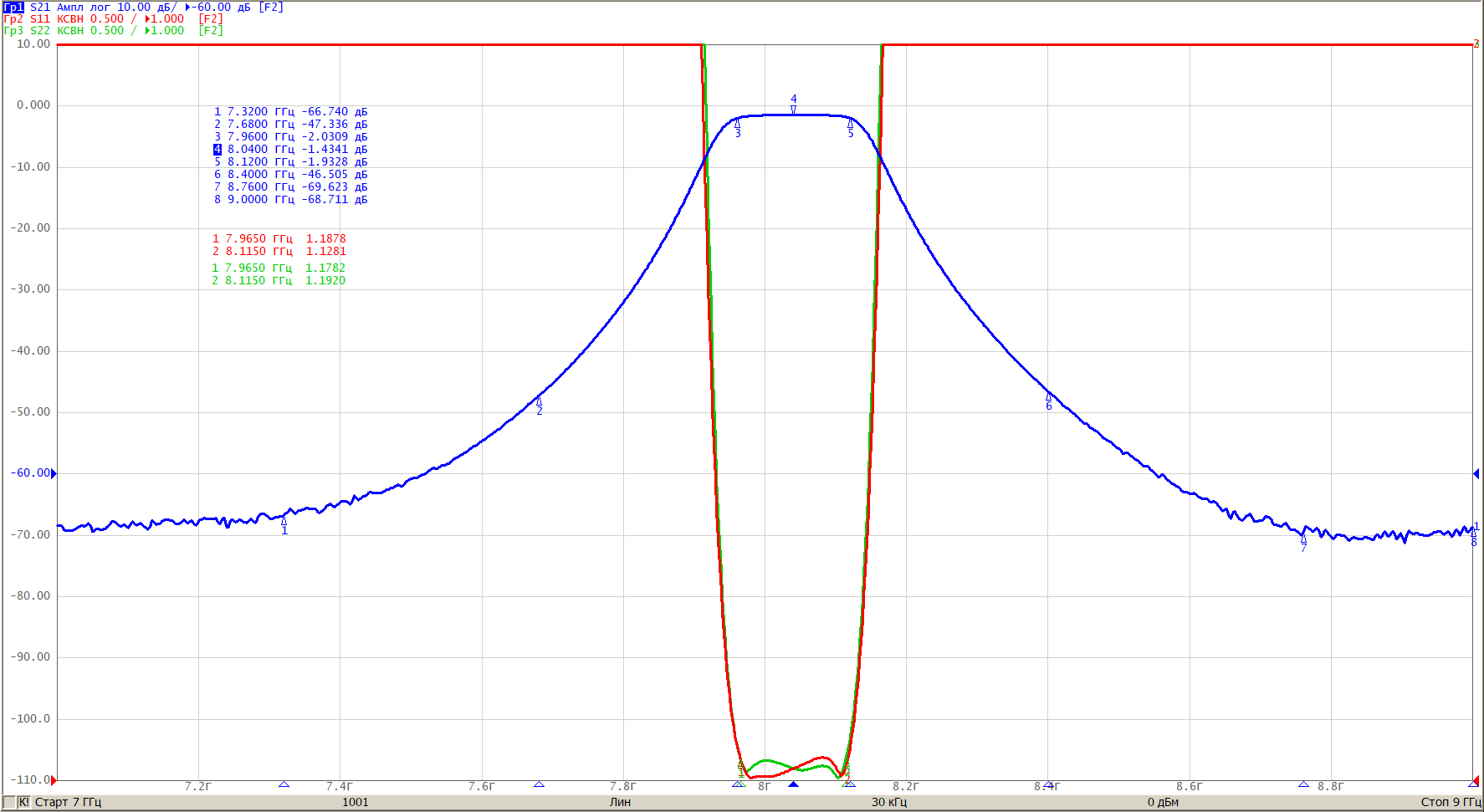

файл .s2p
Скачать
