3СН8-720Н50-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц720.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

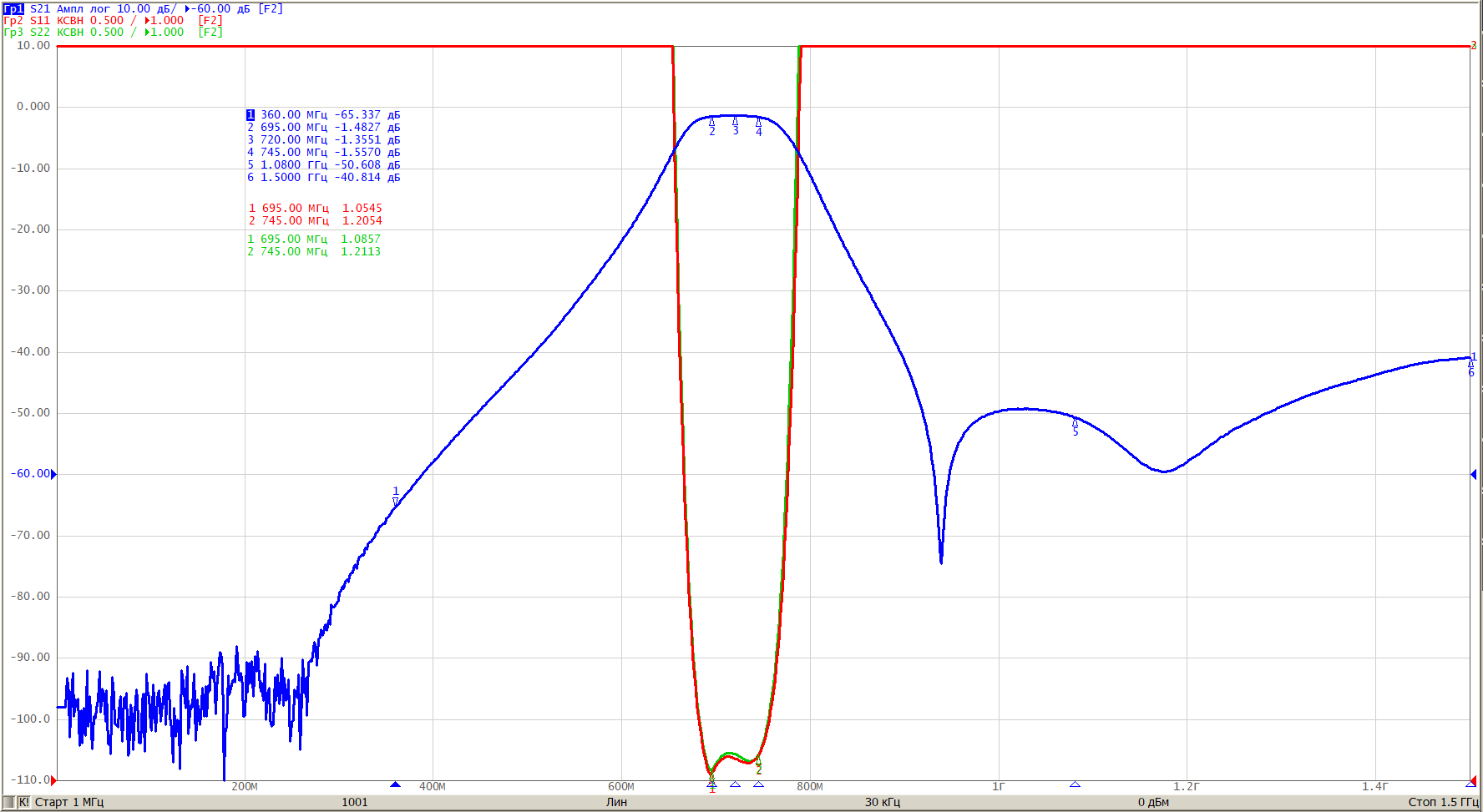

| Номинальная частота | 720 МГц | ||
| Полоса пропускания | 50 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1 дБ | ||
| Вносимое ослабление на номинальной частоте, не более | 1,6 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 360,0 МГц 1080,0 — 1500,0 МГц |
50 дБ 35 дБ | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра3
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц720.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.120ТУ
- Полоса пропускания по уровню 1 дБ50 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
