3РН6-8350Т300-7/7
В наличии
- Порядок фильтра3
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц8350.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 8350 МГц | ||
| Полоса пропускания по уровню 3 дБ, МГц, не менее | fном ± 150 | ||
| Вносимое ослабление в полосе пропускания, не более | 4,1 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 7000 МГц 9000 МГц 10500 — 17535 МГц |
46 дБ 34 дБ 50 дБ |
||
| КСВН в полосе пропускания по уровню 0,5 дБ, не более | 1,5 |
Общие
- Порядок фильтра3
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц8350.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.043ТУ
- Полоса пропускания по уровню 3 дБ300 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

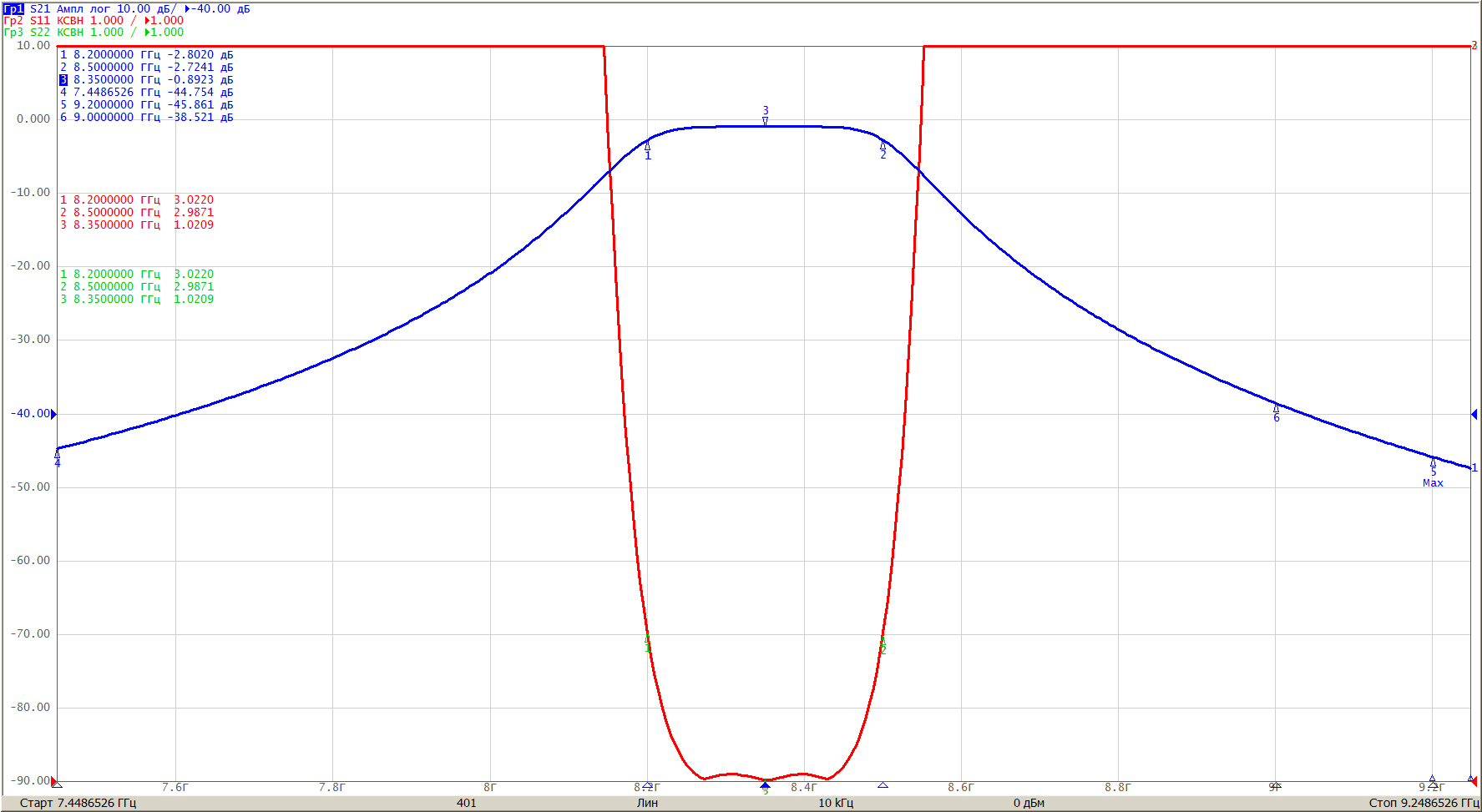

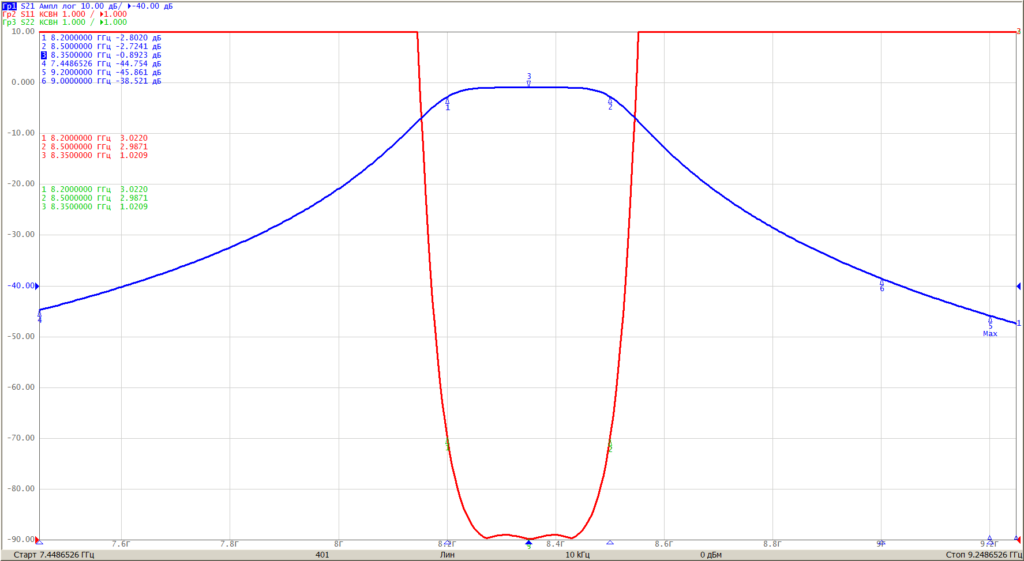

файл .s2p
Скачать
