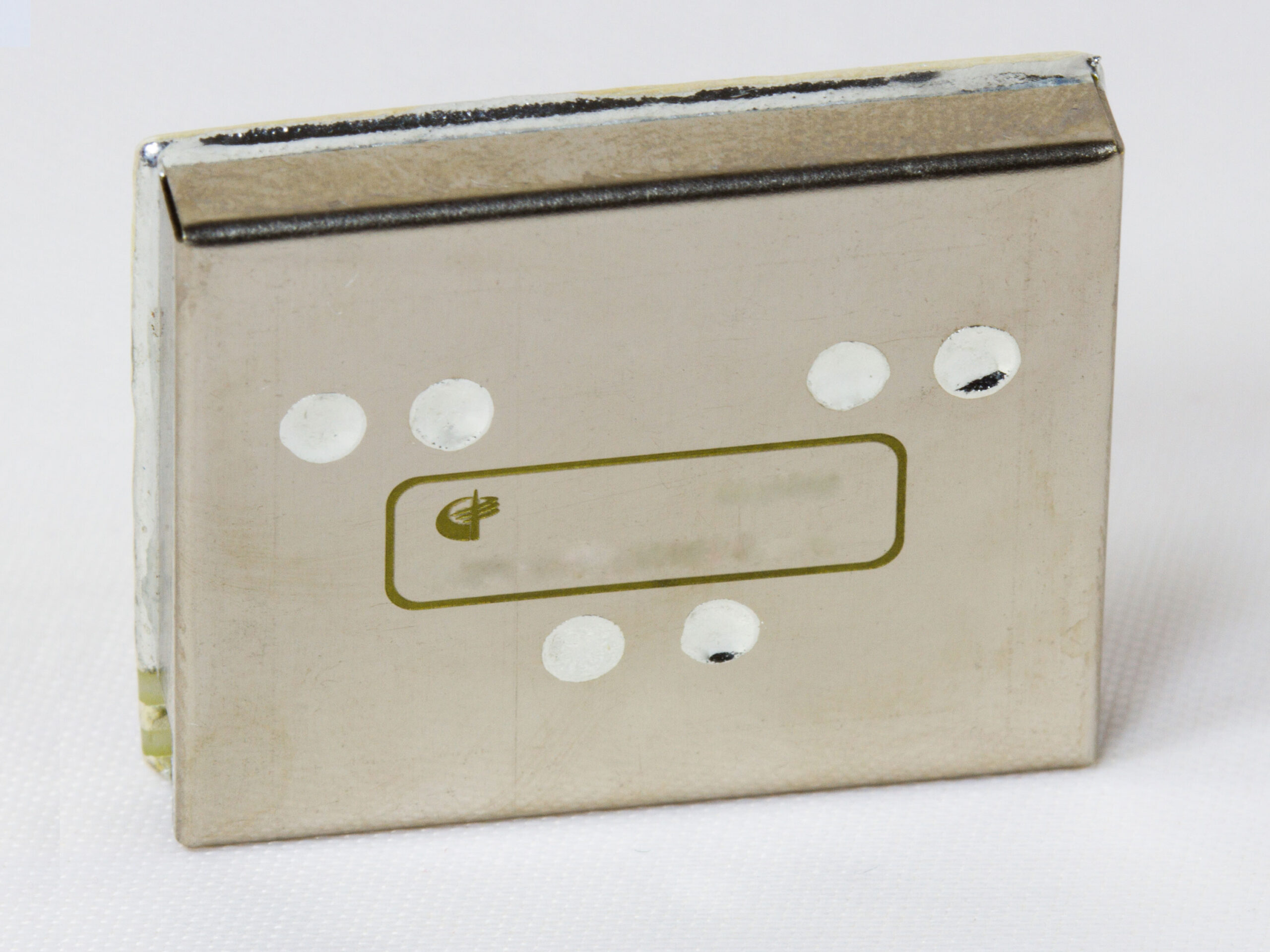

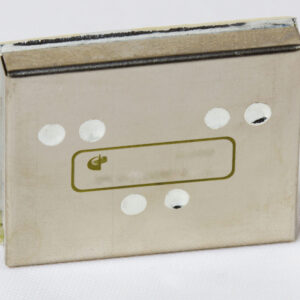

3КН6-1200Н150-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1200.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1200 МГц | ||
| Полоса пропускания, не менее | 150 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2 дБ | ||
|
Гарантированное затухание в диапазонах частот, не менее 700 МГц 1700 МГц 2100 — 2900 МГц 3300-4000 МГц |
40 дБ 40 дБ 50 дБ 50 дБ |
||
| НГВЗ в полосе пропускания, не более | 3,5 нс | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1200.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.154ТУ
- Полоса пропускания по уровню 1 дБ150 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

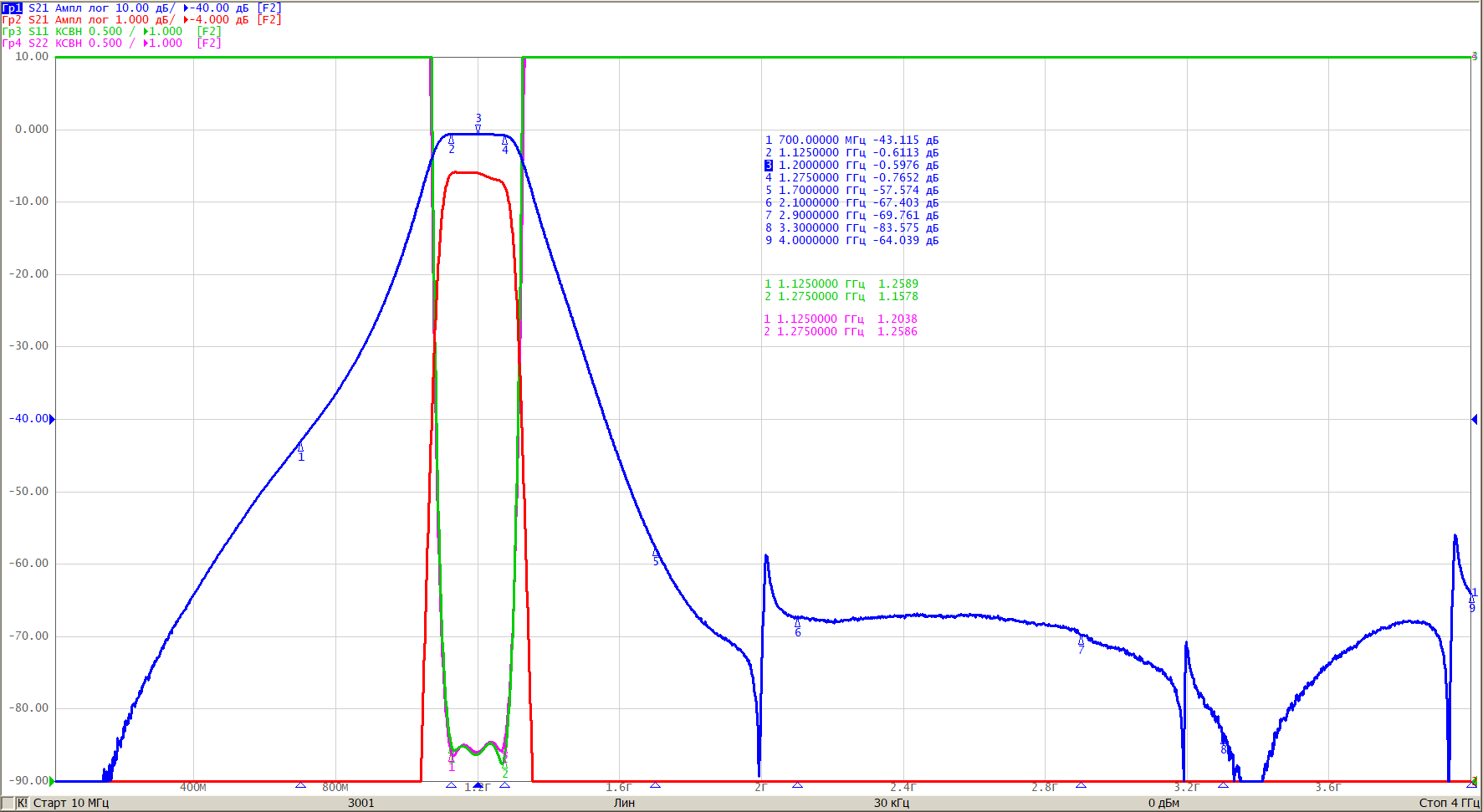

файл .s2p
Скачать
