3КН5-1600С30-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1600.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1600 МГц | ||
| Полоса пропускания | 30 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,5 дБ | ||
| Вносимое ослабление на номинальной частоте, не более | 3,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 1 — 1520 МГц 1680 — 2000 МГц |
35 дБ 35 дБ | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1600.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.256ТУ
- Полоса пропускания по уровню 1.5 дБ30 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

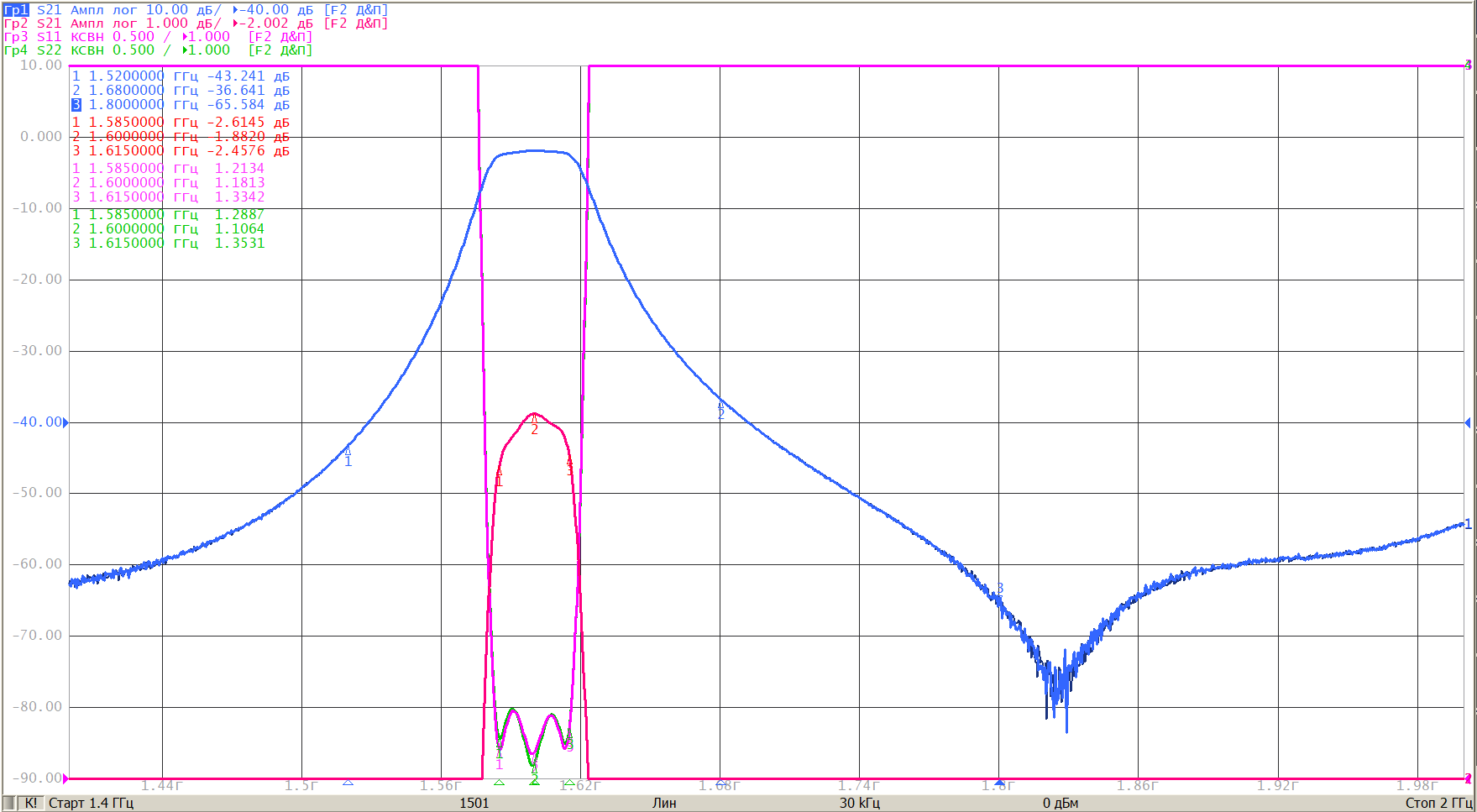

файл .s2p
Скачать
