3КН7-3450Н100-3/3
В наличии
- Порядок фильтра3
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьГерметичные
- Номинальная частота, МГц3450.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Центральная частота полосы пропускания | 3450 МГц | ||
| Полоса пропускания по уровню 1 дБ, МГц, не менее | fном ± 50 | ||
| Вносимое ослабление в полосе пропускания, не более | 2,3 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 3235 МГц 3235 — 3285 МГц 3705 — 3870 МГц 3870 — 5000 МГц |
30 дБ 20 дБ 20 дБ 30 дБ |
||
| КСВН входа/выхода в полосе пропускания, не более | 1,6 |
Общие
- Порядок фильтра3
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьГерметичные
- Номинальная частота, МГц3450.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.301ТУ
- Полоса пропускания по уровню 1 дБ100 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

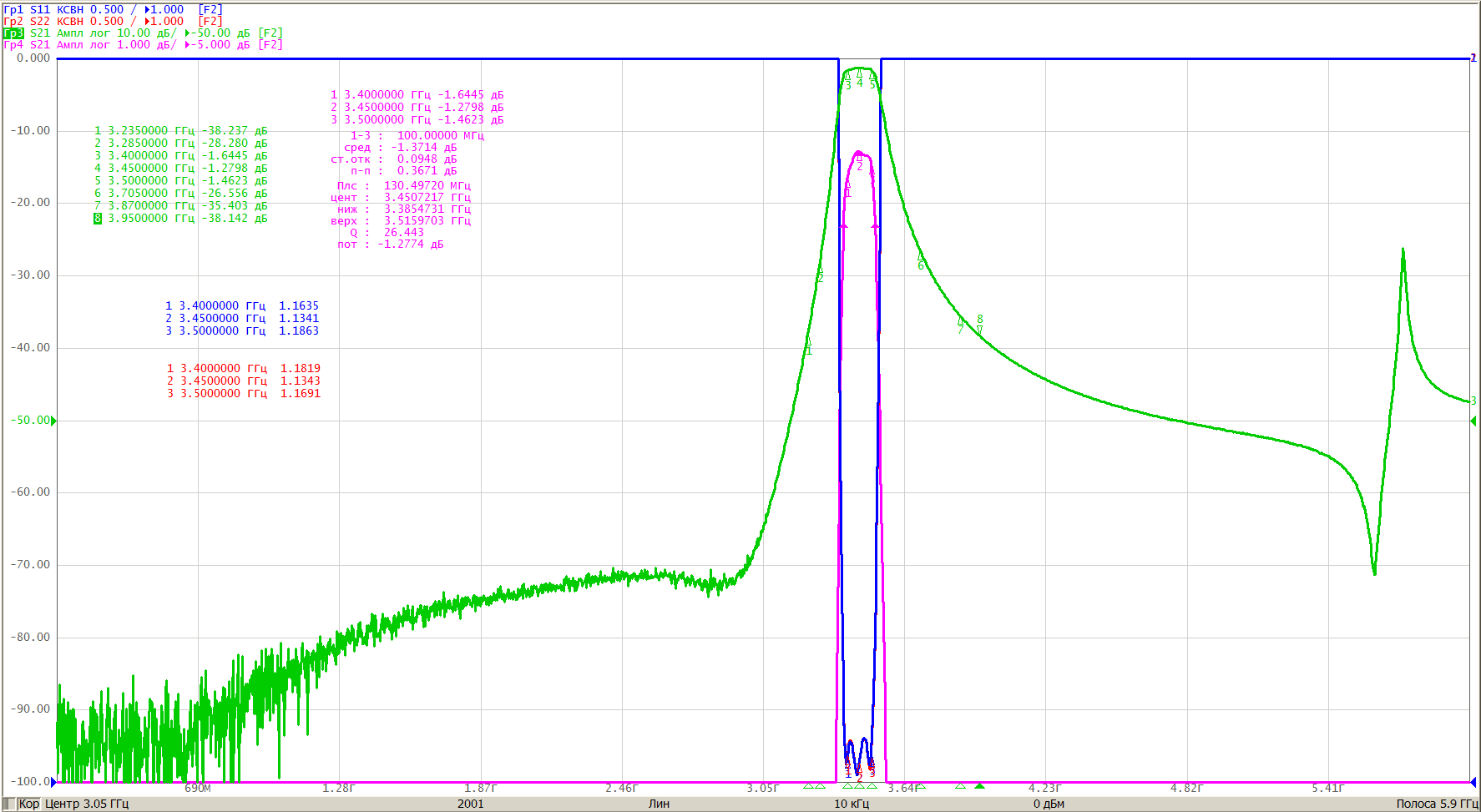

файл .s2p
Скачать
