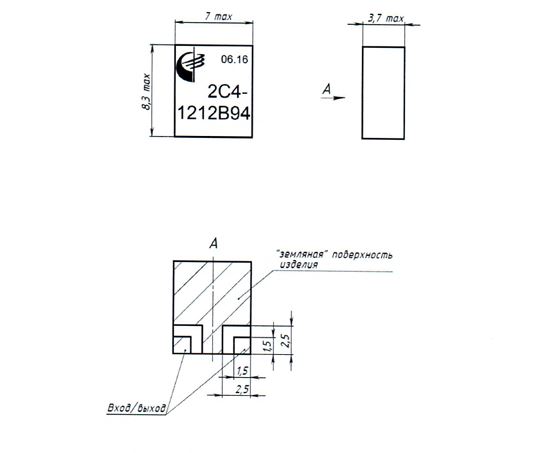

2C4-1212В94
В наличии
- Порядок фильтра2

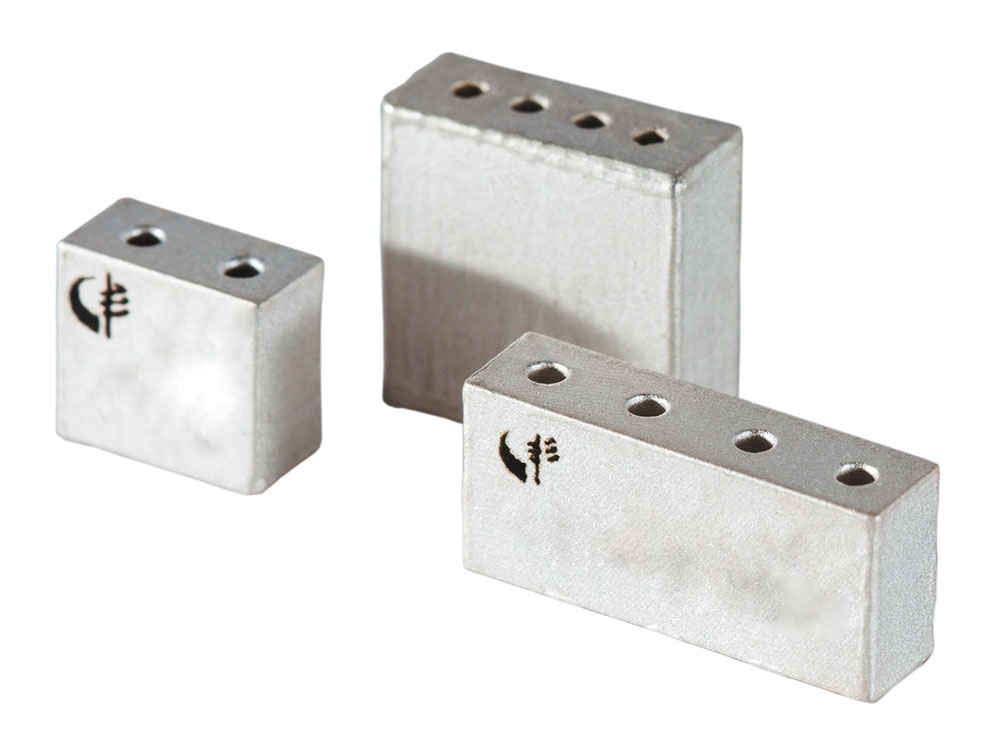

- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1212.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1212 МГц | ||
| Полоса пропускания по уровню 0,5 дБ, не менее | 94 МГц | ||
| Вносимые потери в полосе пропускания, не более | 0,94 дБ | ||
|
Вносимое ослабление на частотах, не менее 1000 МГц 1360 МГц 10 — 730 МГц 730 — 850 МГц 1500 — 1800 МГц |
14 дБ 13 дБ 23 дБ 30 дБ 30 дБ |
||
| НГВЗ в полосе пропускания, не более | 3 нс | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,8 |
Общие
- Порядок фильтра2
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1212.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.115ПС
- Полоса пропускания по уровню 0.5 дБ94 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

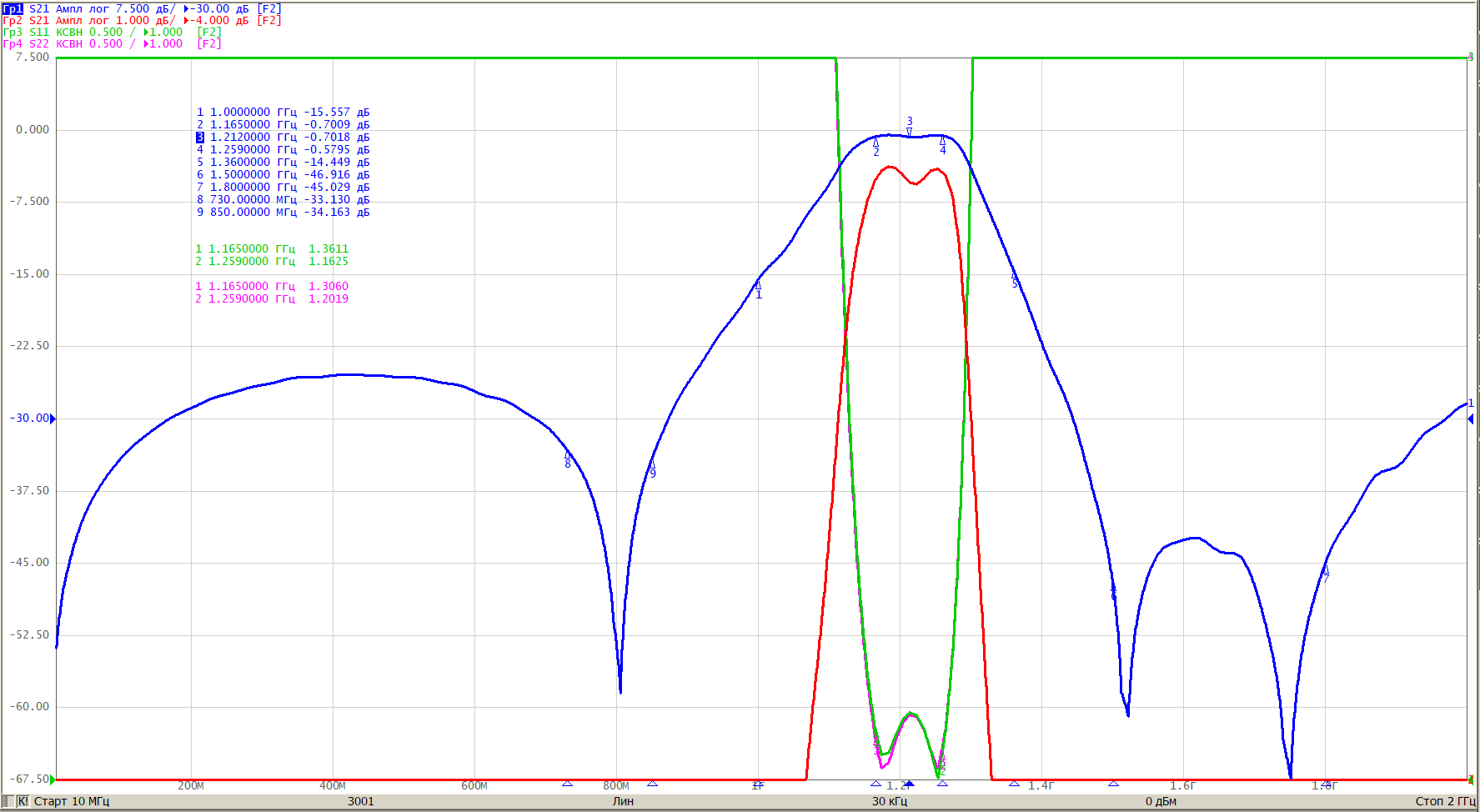

файл .s2p
Скачать
