11ЖН2Я-3825П400-Х/Х
В наличии
- Порядок фильтра11
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3825.0
- Технология монтажаВолноводные фланцы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 3825 МГц | ||
| Полоса пропускания | 400 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания в НКУ (в условиях воздействия климатических факторов), не более | 0,7(1,0) дБ | ||
|
Вносимое ослабление на частотах, не менее 3525 — 3575 МГц 4075 — 4125 МГц 3475 — 3525 МГц 4125 — 4175 МГц 3425 — 3475 МГц 4175 — 4275 МГц 0,1 — 3425 МГц 4275 — 8000 МГц |
25 дБ 25 дБ 55 дБ 50 дБ 70 дБ 65 дБ 80 дБ 80 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра11
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3825.0
- Технология монтажаВолноводные фланцы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468854.008ПС
- Полоса пропускания по уровню 0.5 дБ400 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

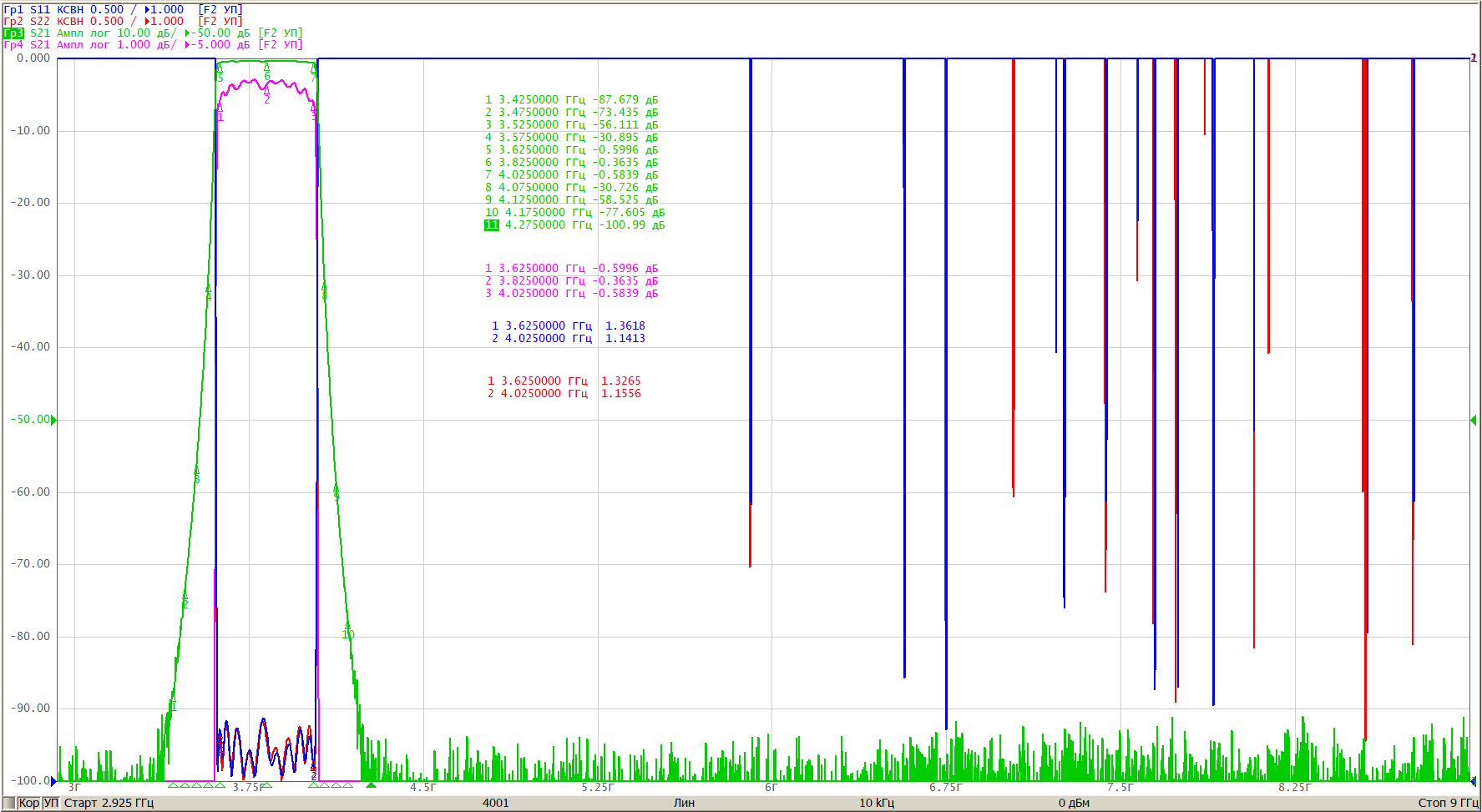

файл .s2p
Скачать
