Управляемые напряжением СВЧ генераторы на сосредоточенных элементах ГУН-1

В наличии

Цена по запросу

Миниатюрные источники ВЧ и СВЧ колебаний с низким энергопотреблением широко применяются в системах связи, радиолокации, радионавигации, измерительной и медицинской технике.

Для применения в приложениях, менее требовательных к уровню фазового шума формируемого колебания, разработана и освоена в производстве линейка СВЧ генераторов, управляемых напряжением, с резонаторами на сосредоточенных элементах, охватывающая диапазон частот от 190 до 6400 МГц.

Разработанные модели – аналоги генераторов от таких фирм, как Mini-Circuits, Z-Communications, Crystek.

Генераторы выпускаются в миниатюрных корпусах (12,8 x 12,8 x 8 мм) для поверхностного монтажа.

Под требования заказчика могут быть разработаны изделия и с другими характеристиками.

Модель	Диапазон перестройки частоты, МГц	Фазовый шум, дБн/Гц, при отстройках от несущей			Диапазон напряжения перестройки, В	Уровень выходной мощности, дБм	Уровень гармонических составляющих, (не более), дБн
		10 кГц	100 кГц	1 МГц
ГУН-1-1229-10,4-А	1165…1293	−90	−112	−132	0,5…4,5	0…5	−7
ГУН-1-1235-75,3-А	770…1700	−93	−115	−135	2…18	3…10	−10
ГУН-1-1585-4,9-А	1546…1624	−100	−122	−142	0,5…4,5	0…5	−7
ГУН-1-1590-66,6-А	1060…2120	−91	−113	−130	1…18	2…6	−10
ГУН-1-2452,5-4,4-А	2398…2507	−92	−113	−130	0,5…4,5	2…8	−20

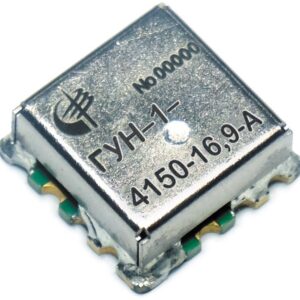

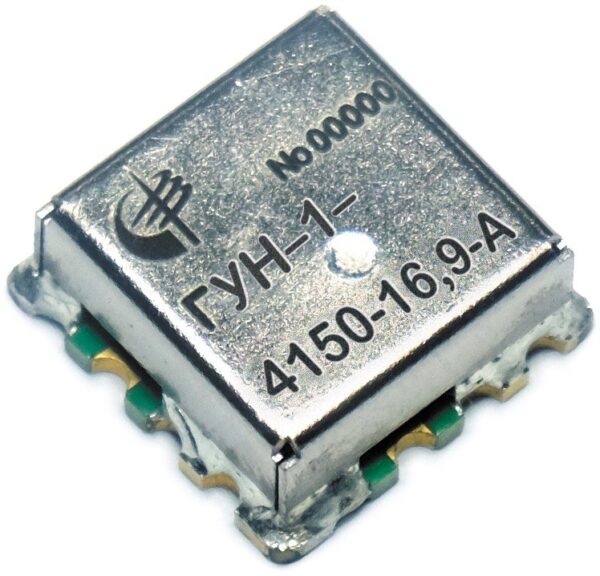

ГУН-1-4150-16,9-А	3800…4500	−81	−102	−125	0…12	5…10	−20
ГУН-1-4250-7,1-А	4100…4400	−90	−110	−128	0…12	5…10	−22
ГУН-1-4900-24,5-А	4300…5500	−83	−103	−120	0…20	3…10	−20
ГУН-1-5850-18,8-А	5300…6400	−75	−100	−115	0…20	5…10	−20
ГУН-1-525-47,6-А	300…900	−95	−125	−135	0…20	0–8	−20
ГУН-1-191,8-1,8-А	190…193	−113	−130	−162	0,5…4,5	5–11	−20
ГУН-1-1150-86,9-А	700…1650	−90	−110	−135	0…15	3–10	−10
ГУН-1-585-80,3-А	350…850	−95	−115	−135	0…15	0–8	−10
