Малошумящие генераторы с резонаторами на поверхностных акустических волнах РК-РГП100 и РК-РГП101
Высокостабильные малошумящие генераторы с резо-наторами на поверхностных акустических волнах (ПАВ) широко применяются в радиолокационных, радионавигационных и измерительных системах.

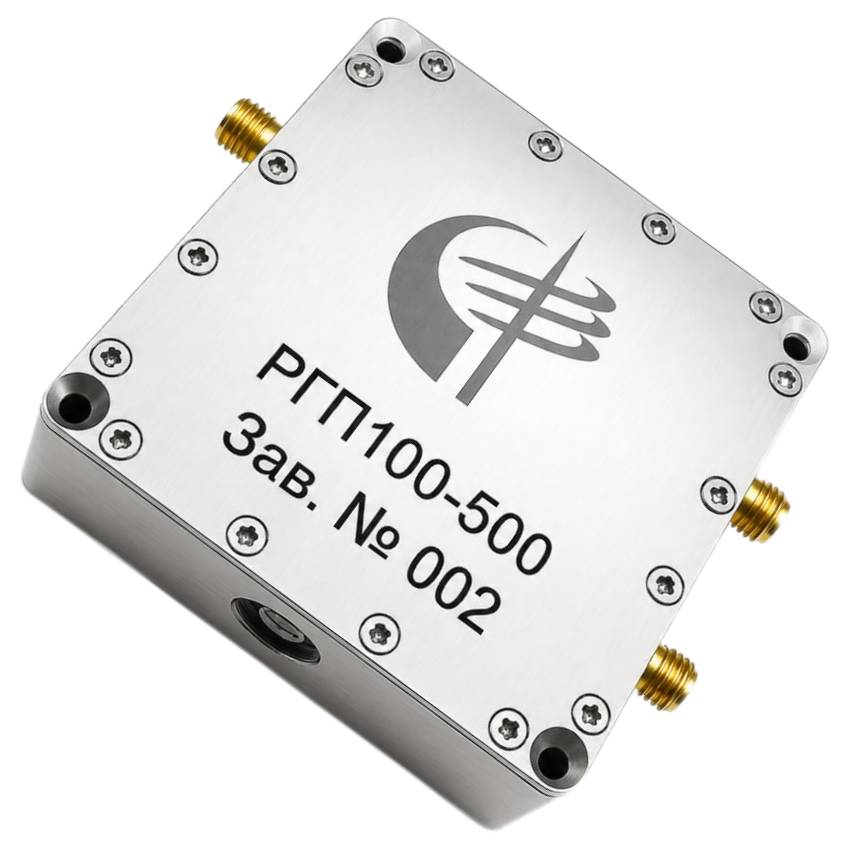

Устройства, разработанные в компании «Радиокомп», отличаются рекордно низким уровнем фазового шума, лучше мирового уровня. На сегодняшний день выпущено две серии таких генераторов: РК-РГП100-хххх и РК-РГП101-хххх (таблица).
Изделия первой серии РК-РГП100-хххх включают в себя собственно ПАВ генератор и встроенный узел стабилизатора напряжения, а изделия второй серии РК-РГП101-хххх дополнительно снабжены удвоителем частоты и буферным усилителем.
Под требования заказчика могут быть разработаны изделия и с другими характеристиками.За разработку данных генераторов в 2023 году компания «Радиокомп» получила бизнес-премию Electronica.
| Характеристика | РК-РГП100 | РК-РГП101 |
|---|---|---|
| Возможный диапазон номинальной частоты, МГц | 400…500 | 400…1000 |
| Диапазон электронной перестройки частоты (в диапазоне управляющих напряжений 0…5 В), ppm (не менее) | ±30 | ±30 |
| Выходная мощность на согласованной нагрузке 50 Ом, дБм (не менее) | 13 | 13 |
| Гарантированные значения относительной спектральной плотности мощности фазовых шумов выходного сигнала при отстройках от несущей частоты, дБн/Гц (не более) | ||
| 1 кГц | –135 | –135 |
| 10 кГц | –163 | –163 |
| 100 кГц | –184 | –175 |
| 1000 кГц | –188 | –178 |
| Напряжение питания, В | 12±5% | 12±5% |
| Ток потребления, мА (не более) | 120 | 170 |
| Диапазон рабочих температур, °С | –10 … +50 | –10 … +50 |
| Размеры, мм (не более) | 73 x 61 x 21 | 73 x 61 x 21 |
| Входные/выходные соединители, тип | SMA | SMA |
