Управляемые напряжением СВЧ генераторы на коаксиальных керамических резонаторах ГКР-1

В наличии

Цена по запросу

В тех приложениях, где к источникам колебаний предъявляются более жёсткие требования в отношении уровня фазового шума формируемых колебаний, разработана и освоена в производстве линейка управляемых напряжением СВЧ генераторов на коаксиальных керамических резонаторах, охватывающая диапазон частот от 634 до 4059 МГц.

Разработанные модели – аналоги генераторов от таких фирм, как Mini-Circuits, Z-Communications, Crystek.

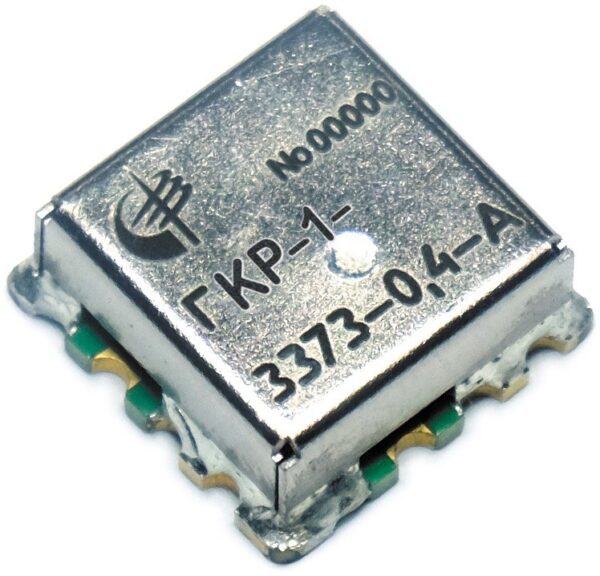

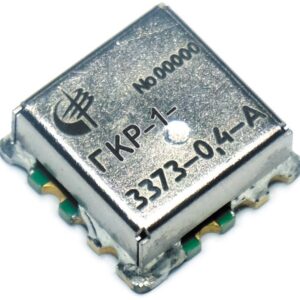

Генераторы выпускаются в миниатюрных корпусах (12,8 x 12,8 x 8 мм) для поверхностного монтажа. Под требования заказчика могут быть разработаны изделия и с другими характеристиками.

Модель	Диапазон перестройки частоты, МГц	Фазовый шум, дБн/Гц, при отстройках от несущей			Диапазон напряжения перестройки, В	Уровень выходной мощности, дБм	Уровень гармонических составляющих, (не более), дБн
		10 кГц	100 кГц	1 МГц
ГКР-1-1030-0,4-А	1023…1035	−115	−135	−158	0,5…4,5	2…10	−15
ГКР-1-1532-0,4-А	1523…1533	−115	−135	−160	0,5…4,5	2…10	−15
ГКР-1-2000-0,6-А	1990…2010	−115	−135	−158	0,5…4,5	2…10	−20
ГКР-1-2119-0,4-А	2114…2123	−115	−135	−158	0,5…4,5	2…10	−15
ГКР-1-2282-0,4-А	2277…2287	−115	−135	−158	0,5…4,5	2…10	−15
ГКР-1-2398-0,4-А	2393…2403	−105	−125	−155	0,5…4,5	2…10	−15
ГКР-1-2810-7,8-А	2700…2920	−100	−120	−140	3…11	2…10	−15
ГКР-1-2865-0,4-А	2860…2870	−105	−125	−150	0,5…4,5	2…10	−15
ГКР-1-3032-0,4-А	3026…3038	−105	−125	−150	0,5…4,5	2…10	−15
ГКР-1-3201-0,4-А	3195…3208	−105	−125	−150	0,5…4,5	2…10	−15
ГКР-1-3373-0,4-А	3366…3380	−110	−120	−150	0,5…4,5	2…10	−15
ГКР-1-3541-0,4-А	3534…3549	−105	−125	−150	0,5…4,5	2…10	−15
ГКР-1-3713-0,4-А	3706…3721	−105	−120	−150	0,5…4,5	2…10	−15
ГКР-1-3882-0,4-А	3874…3890	−95	−120	−150	0,5…4,5	2…10	−15
ГКР-1-4050-0,4-А	4042…4059	−105	−125	−150	0,5…4,5	2…10	−15
ГКР-1-650-0,4-А	647…653	−130	−150	−174	0,5…4,5	5…10	−30
ГКР-1-637-0,4-А	634…640	−130	−150	−174	0,5…4,5	5…10	−30
