Малошумящий генератор с диэлектрическим резонатором РКГД-xxxx-А
РКГД-xxxx-А
Генераторы сигналов на основе ДР обеспечивают исключительное качество сигнала СВЧ, при этом они имеют малое энергопотребление, небольшие массогабаритные показатели и относительно невысокую стоимость. Это делает их востребованными в современных системах радиолокации и связи.

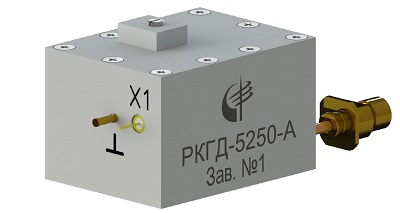

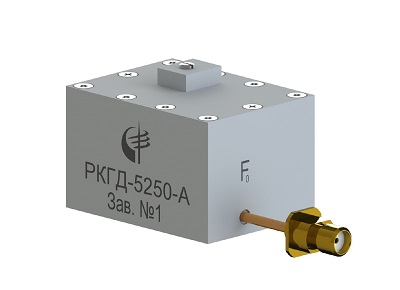

Малошумящий генератор с диэлектрическим резонатором РКГД-xxxx-А
|
Наименование параметра, единица измерения |
Значение |
|
|
модификация РКГД-5250-А |
модификация РКГД-10500-А |
|
|
Номинальная частота, МГц |
5250 |
10500 |
|
Выходная мощность на согласованной нагрузке 50 Ом, дБм |
не менее 0 |
|
|
Гарантированные значения относительной спектральной плотность мощности частотных флуктуаций выходного сигнала в диапазоне отстроек от несущей частоты, определяемые кривой, проходящей через точки (для частоты 500 МГц), дБн/Гц (не более) 0,1 кГц 1 кГц 10 кГц 100 кГц 1000 кГц |
минус 75 минус 103 минус 130 минус 151 минус 165 |
минус 65 минус 93 минус 121 минус 143 минус 160 |
|
Напряжение питания, В |
12±5% |
|
|
Ток потребления, мА |
не более 50 |
|
|
Диапазон рабочих температур, °С |
0…40 |
|
|
Габаритные размеры, мм3 |
40x30x30 |
|
|
Входные/выходные соединители, типа |
SMA/гермовводы |
|
Типовая характеристика фазовых шумов модификаций РКГД-xxxx-A
