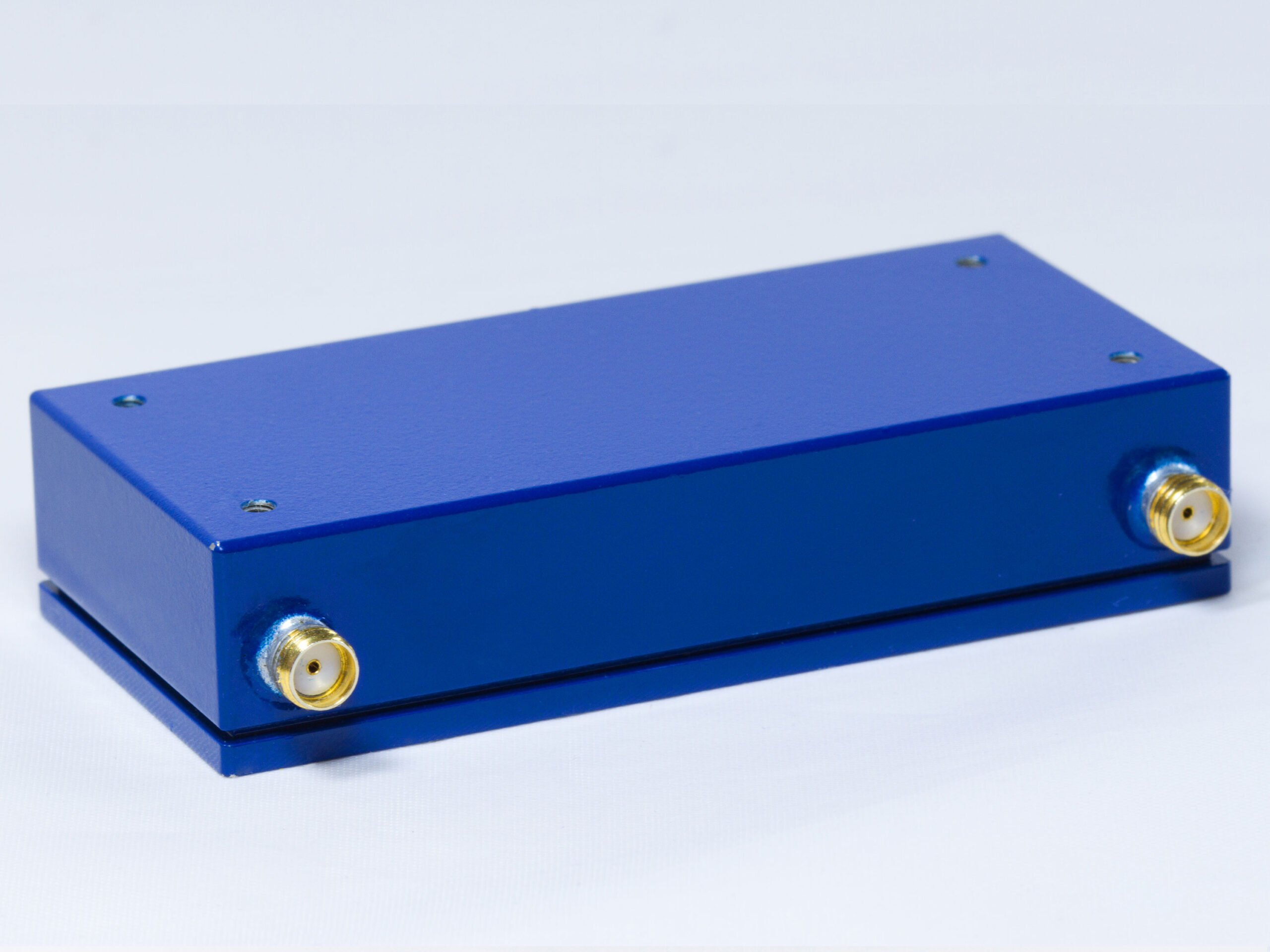

ФКП5-001-08-1.049-10
В наличии
- Порядок фильтра5
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц1049.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу

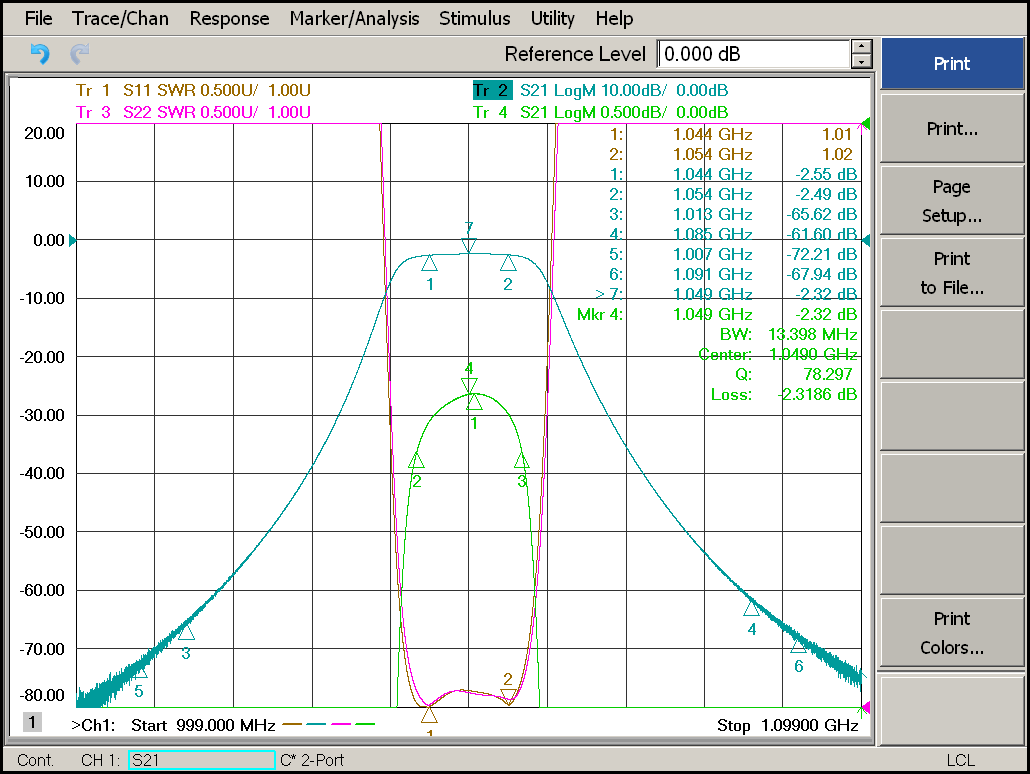

| Номинальная (центральная) частота | 1049 МГц | ||
| Полоса пропускания | 10 МГц | ||
| Вносимое ослабление в полосе (fном ± 5) МГц, не более | 3,0 дБ | ||
| Неравномерность АЧХ в полосе (fном ± 5) МГц, не более | 0,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 – 1007 МГц 1007 – 1013 МГц 1013 до 1039 МГц 1059 до 1085 МГц 1085 – 1091 МГц 1091 — 7500 МГц |
58 дБ 50 дБ 5 дБ 5 дБ 50 дБ 58 дБ |
||
| КСВН входа и выхода в полосе (fном ± 5) МГц, не более | 1,5 | ||
| Нестабильность вносимого ослабления на центральной частоте изделия при воздействиях рабочих температур, не более | ±0,5 дБ |
Общие
- Порядок фильтра5
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц1049.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.213ТУ
- Полоса пропускания по уровню 0.5 дБ10 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
