5CGI-1542G34-S/S
В наличии
- Порядок фильтра5
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц1542.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1542 МГц | ||
| Полоса пропускания по уровню 0,5 дБ, не менее | 34 МГц | ||
| Вносимое ослабление в полосе пропускания, не более | 2,1 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,3 — 1440 МГц 1490 МГц 1600 МГц 1660 — 6000 МГц |
60 дБ 35 дБ 35 дБ 60 дБ |
||
| НГВЗ в полосе пропускания, нс, не более | 30 | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра5
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц1542.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.030ПС
- Полоса пропускания по уровню 0.5 дБ34 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

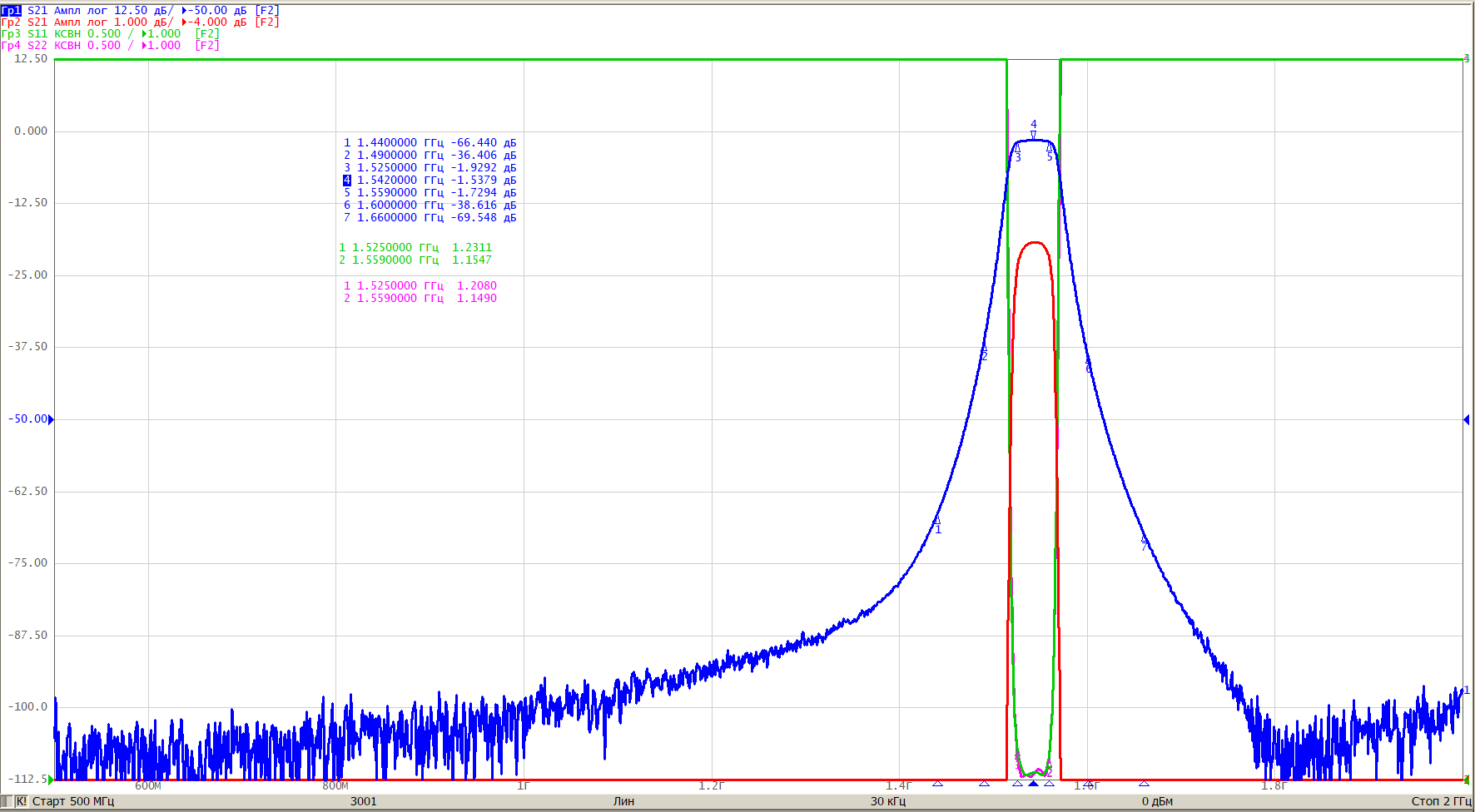

файл .s2p
Скачать
