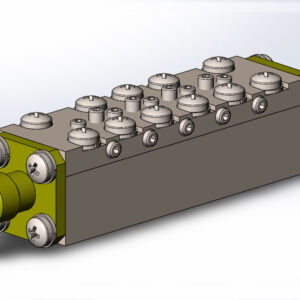

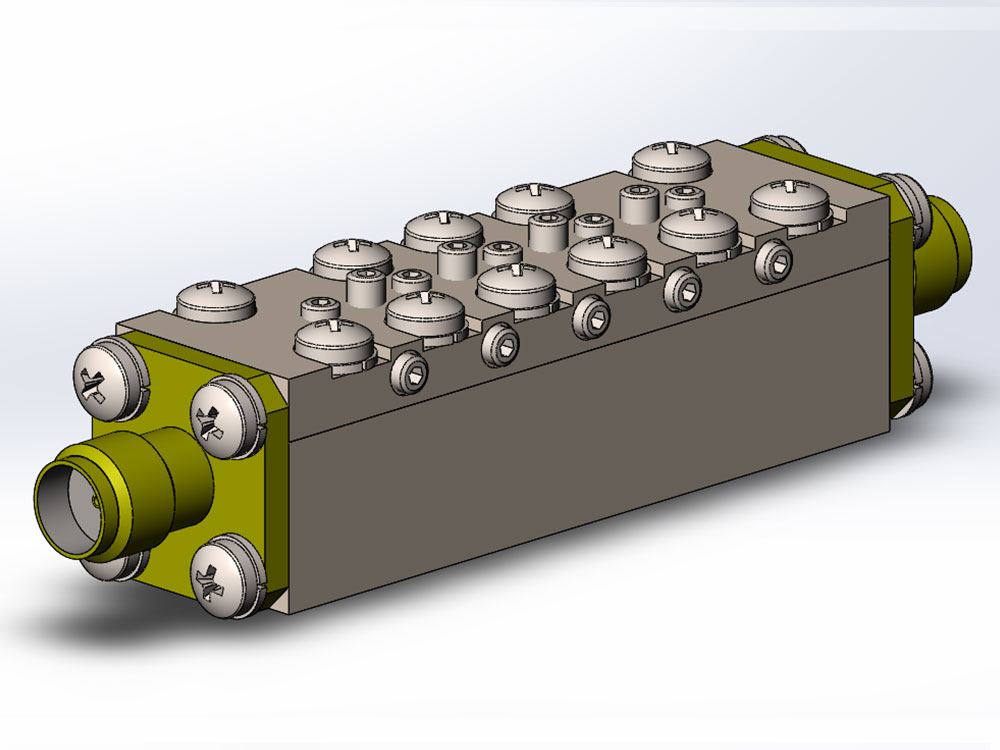

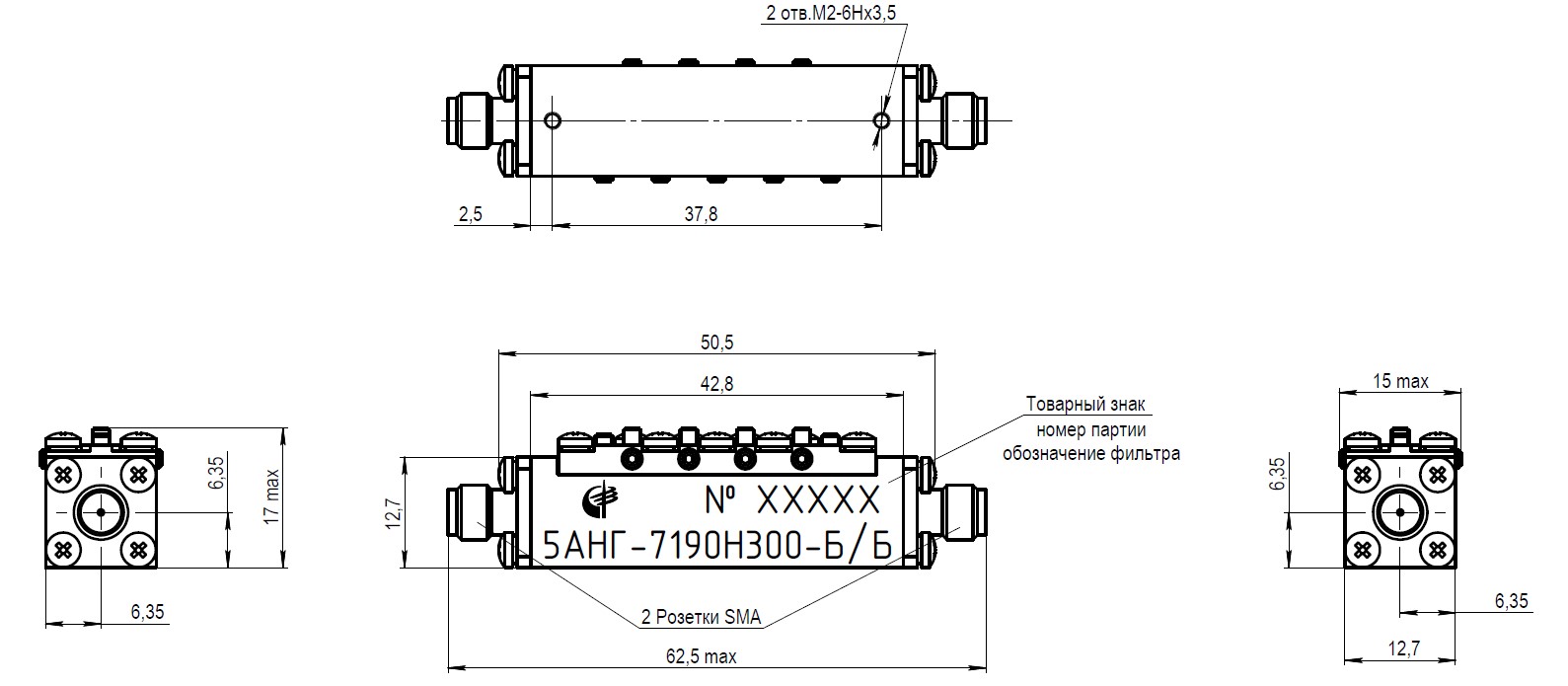

5АНГ-7190Н300-Б/Б
В наличии
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7190.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу

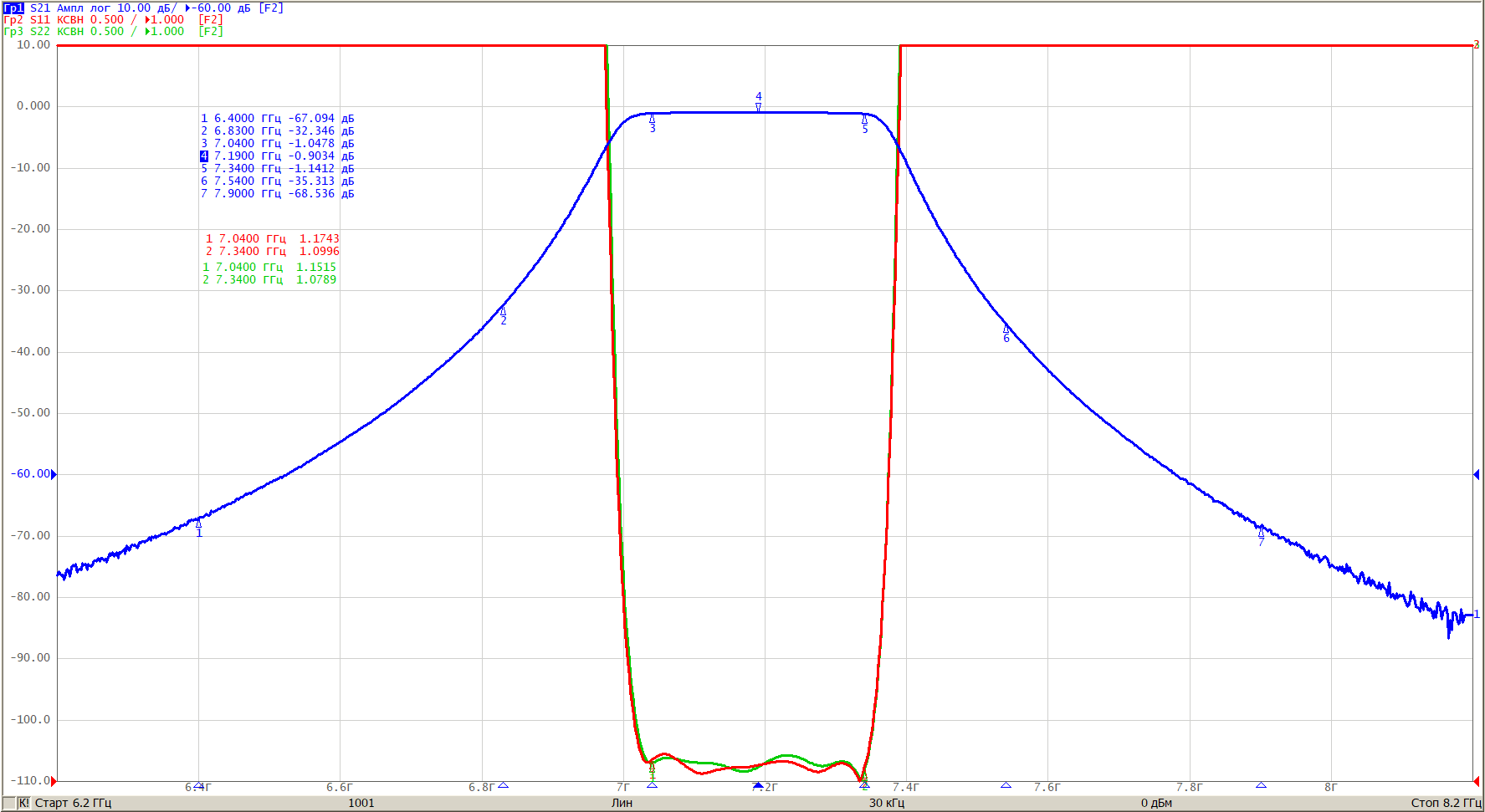

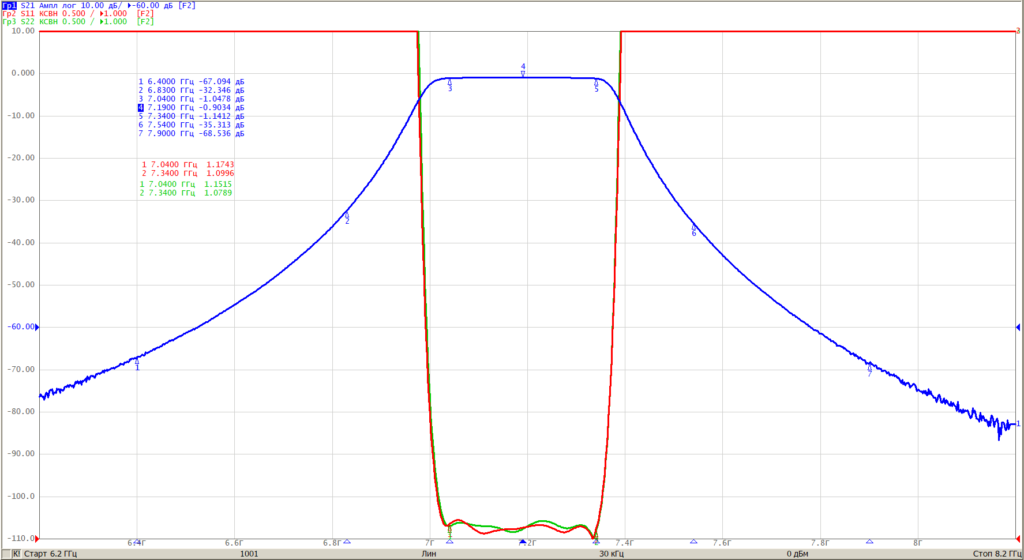

| Номинальная частота | 7190 МГц | ||
| Полоса пропускания, не менее | 300 МГц | ||
| Неравномерность АЧХ в диапазоне рабочих частот изделий, не более | 3,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 4,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 6400 МГц 6400 — 6830 МГц 7540 — 7900 МГц 7900 — 21000 МГц |
60 дБ 30 дБ 30 дБ 60 дБ |
||
| КСВН по входу и выходу в полосе от 7065 до 7315 МГц, не более | 1,6 |
Общие
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7190.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.003ТУ
- Полоса пропускания по уровню 3 дБ300 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
