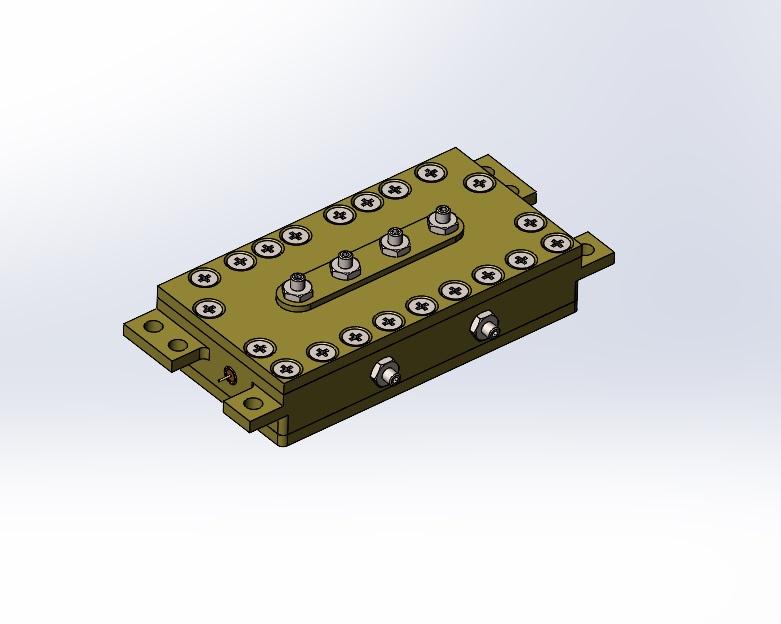

5АГА-5250П320-Б/Б
В наличии
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьГерметичные
- Номинальная частота, МГц5250.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 5250 МГц | ||
| Полоса пропускания по уровню 1 дБ, не менее | 320 МГц | ||
| Вносимые потери в полосе пропускания, не более | 1,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 590 — 910 МГц 2090 — 2410 МГц 3590 — 3910 МГц 6590 — 6910 МГц 10180 — 10820 МГц |
80 дБ 80 дБ 80 дБ 80 дБ 40 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьГерметичные
- Номинальная частота, МГц5250.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.226
- Полоса пропускания по уровню 1 дБ320 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

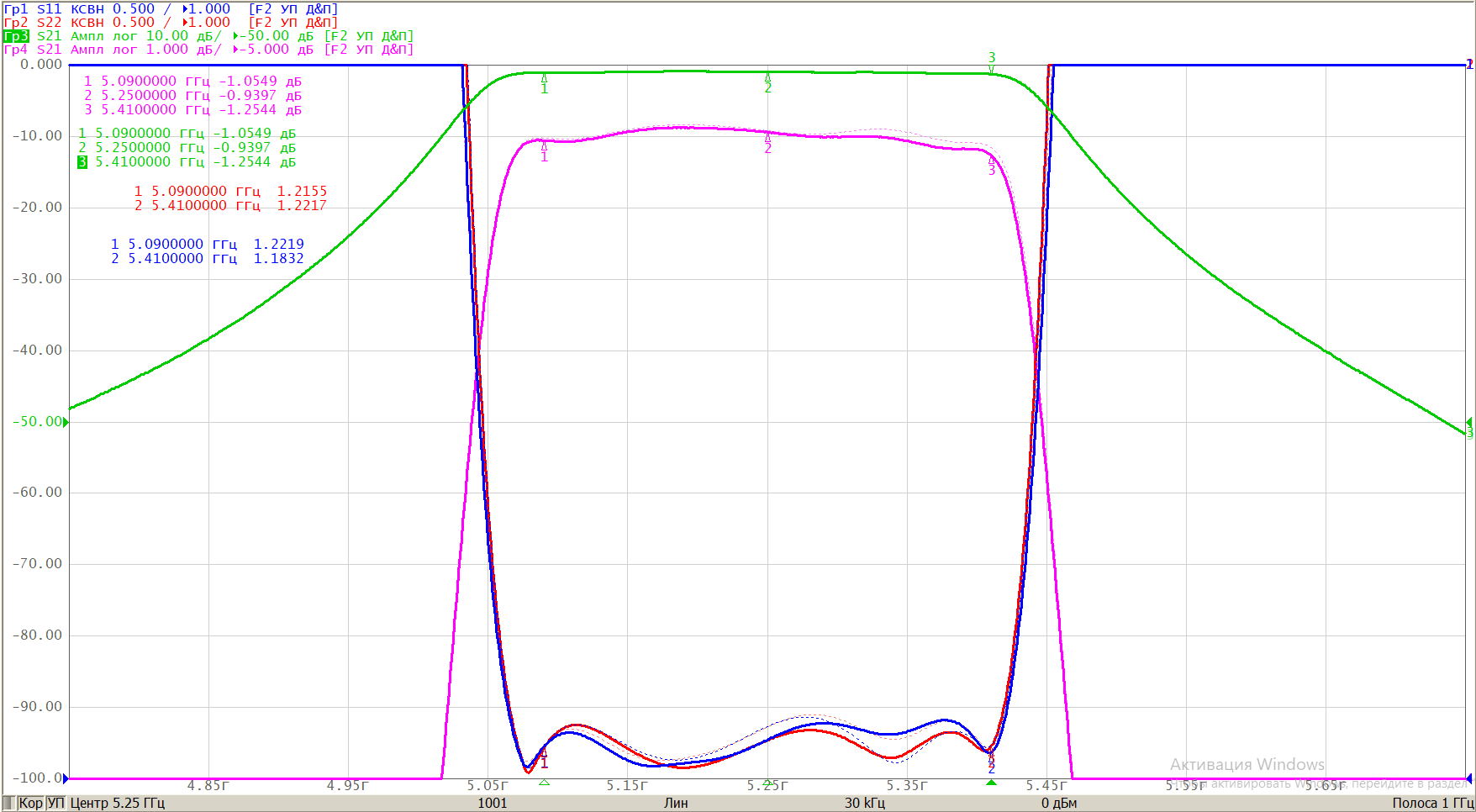

файл .s2p
Скачать
