5КН7-3750Н180-3/3
В наличии
- Порядок фильтра5
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц3750.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 3750 МГц | ||
| Полоса пропускания | 180 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление на номинальной частоте, не более | 1,4 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 3400 МГц 3400 — 3465 МГц 4300 — 6500 МГц |
80 дБ 64 дБ 59 дБ | ||
| КСВН по входу и выходу в полосе от 3660 до 3830 МГц, не более | 1,4 |
Общие
- Порядок фильтра5
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц3750.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.276ТУ
- Полоса пропускания по уровню 1 дБ180 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

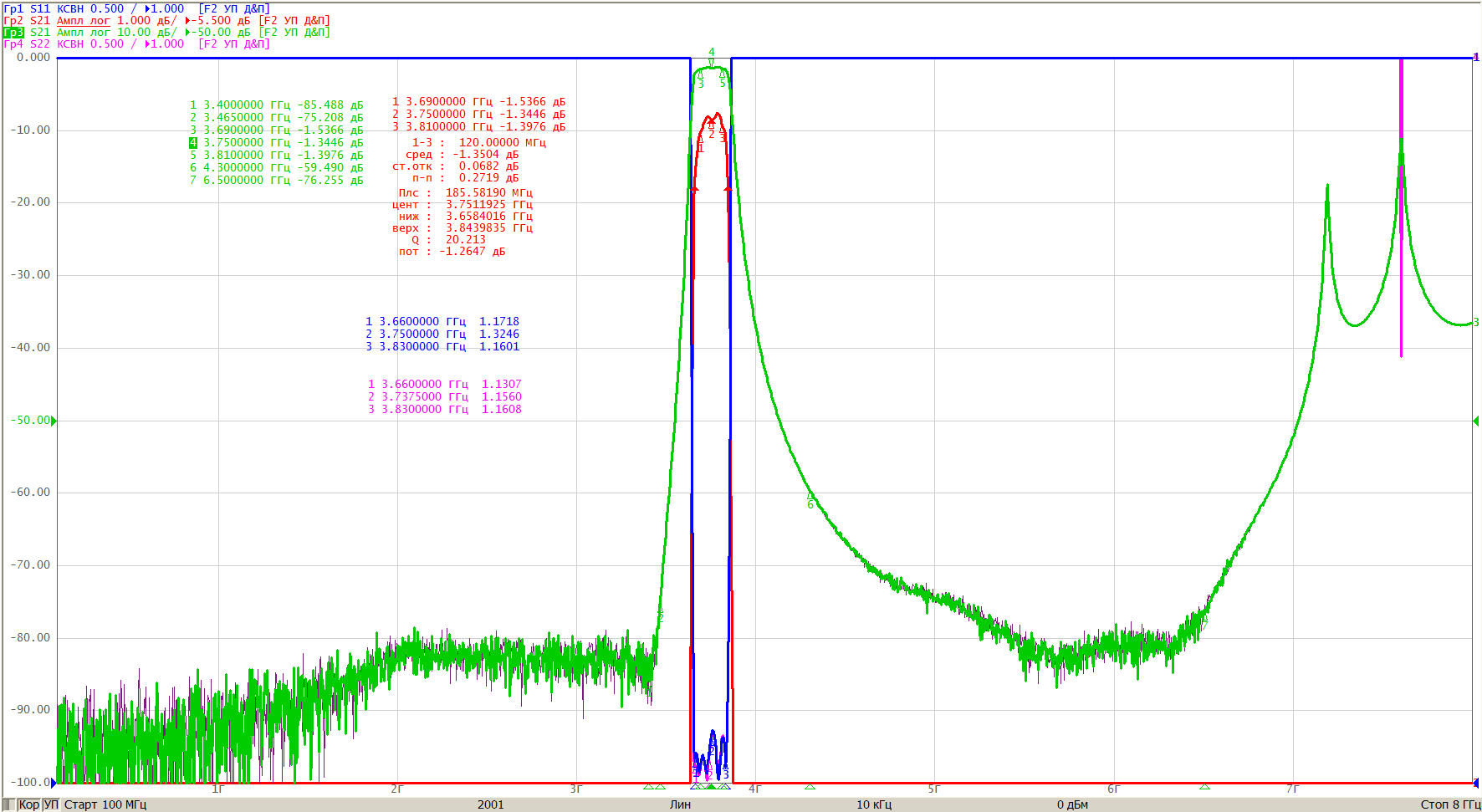

файл .s2p
Скачать
