5ЖН2Р-7865П100-Х/Б
В наличии
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7865.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 7865 МГц | ||
| Полоса пропускания по уровню 0,5 дБ, не менее | fном ±50 МГц | ||
| Вносимое ослабление в полосе пропускания, не более | 0,6 дБ | ||
|
Вносимое ослабление на частотах, не менее 7500 МГц 8100 МГц |
50 дБ 50 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,4 |
Общие
- Порядок фильтра5
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7865.0
- Технология монтажаРазъемы
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.143ТУ
- Полоса пропускания по уровню 0.5 дБ100 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

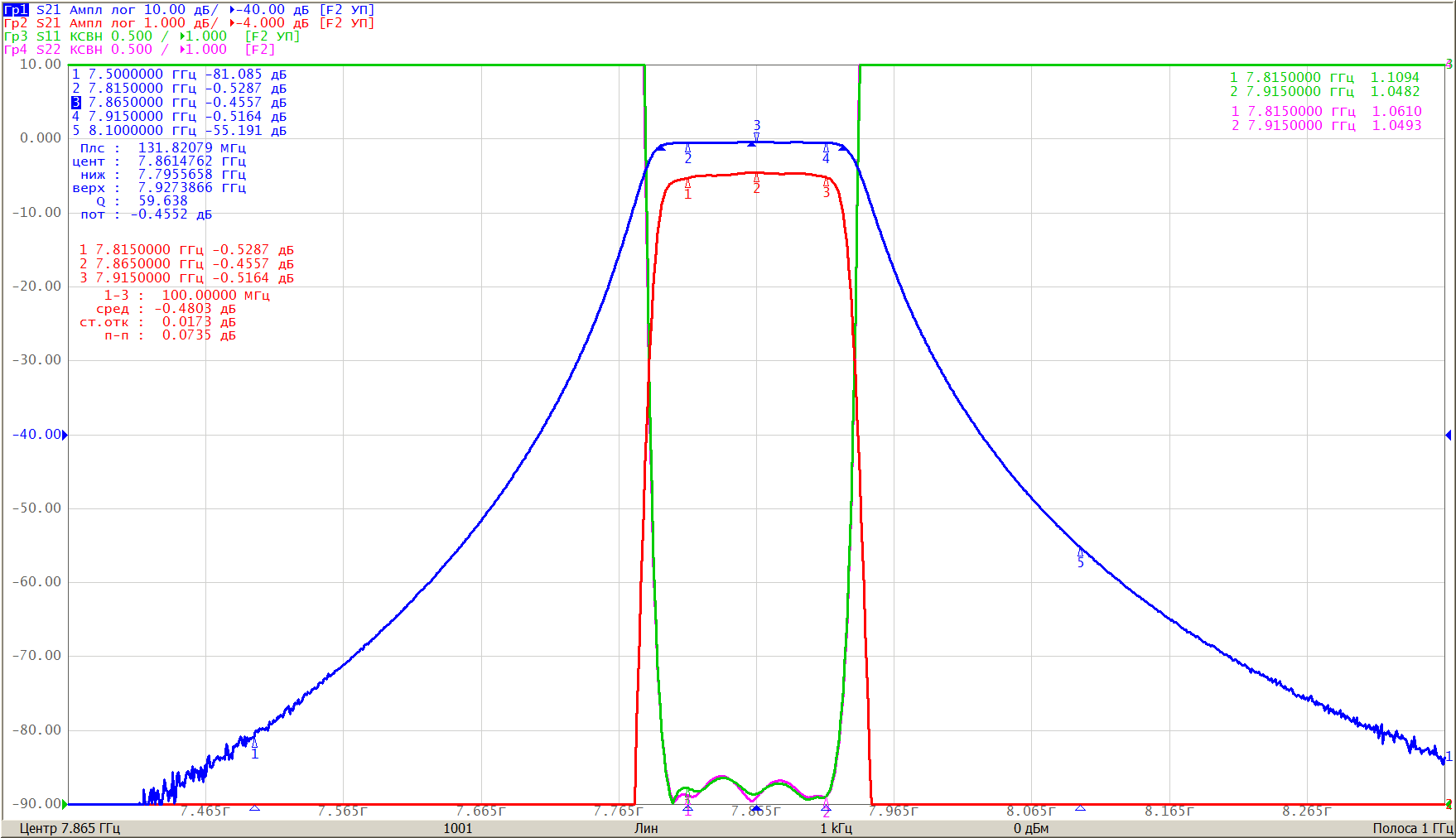

файл .s2p
Скачать
