4КН5-1315Н170-4/4
В наличии
- Порядок фильтра4
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1315.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная (центральная) частота | 1315 МГц | ||
| Полоса пропускания, не менее | 170 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 1170 МГц 1465 — 2000 МГц |
15 дБ 10 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра4
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1315.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.032ТУ
- Полоса пропускания по уровню 1 дБ170 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

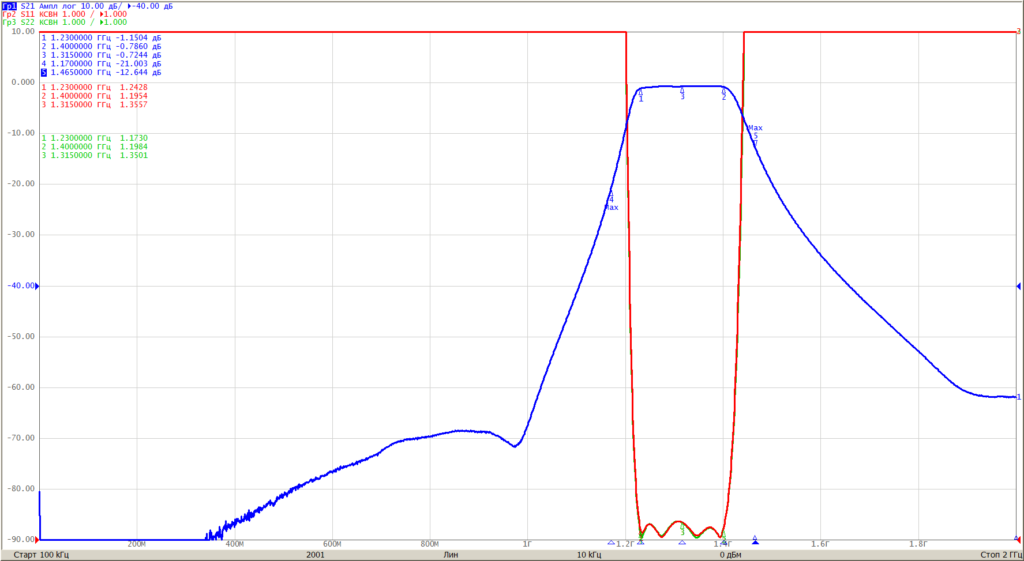

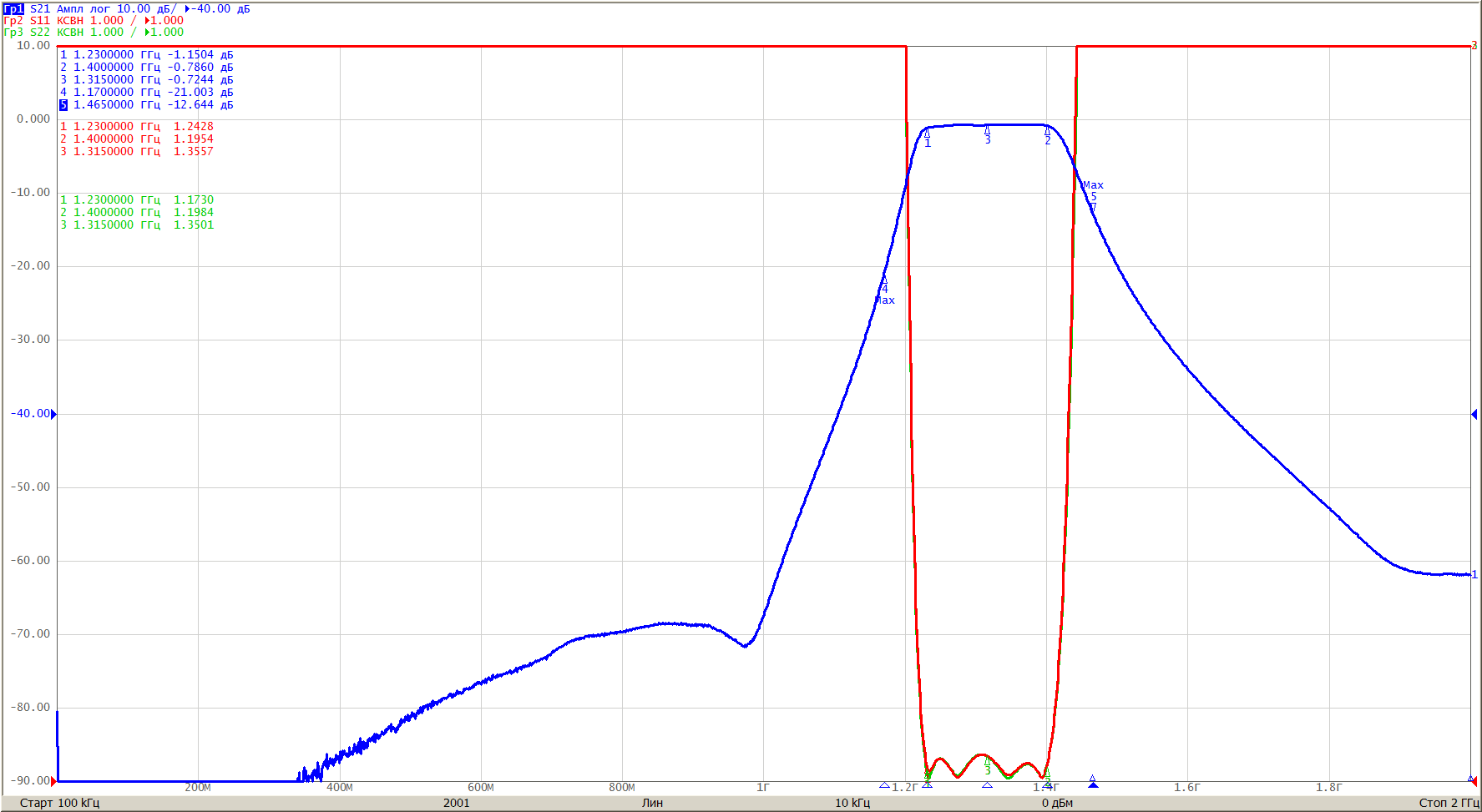

файл .s2p
Скачать
