4К4-1582П60
В наличии
- Порядок фильтра4

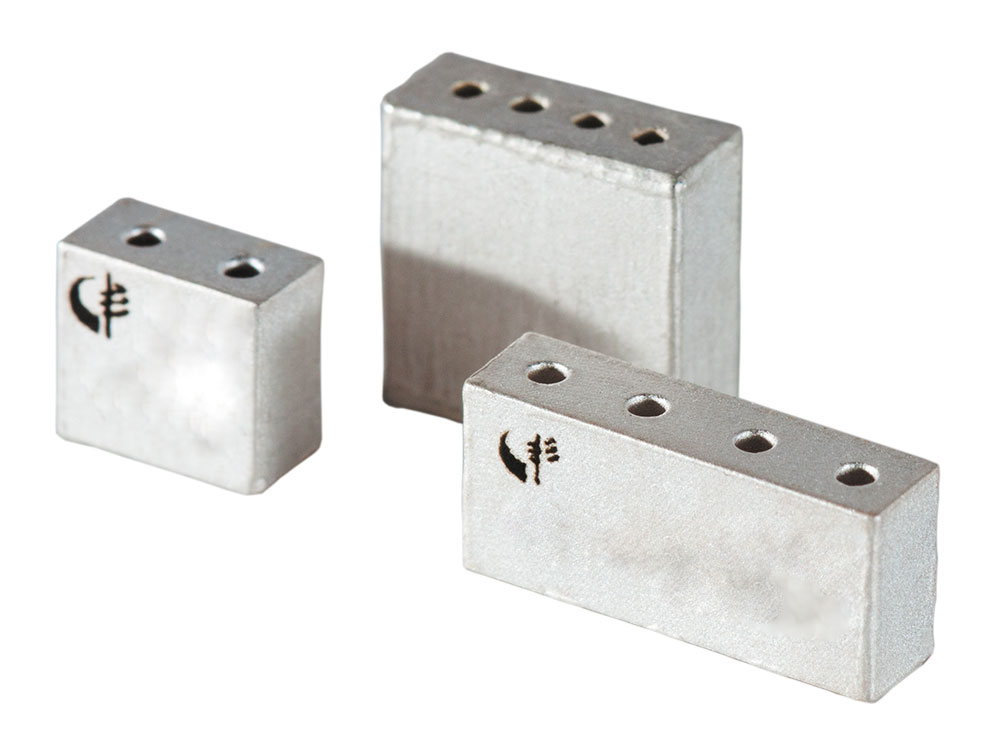

- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1582.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

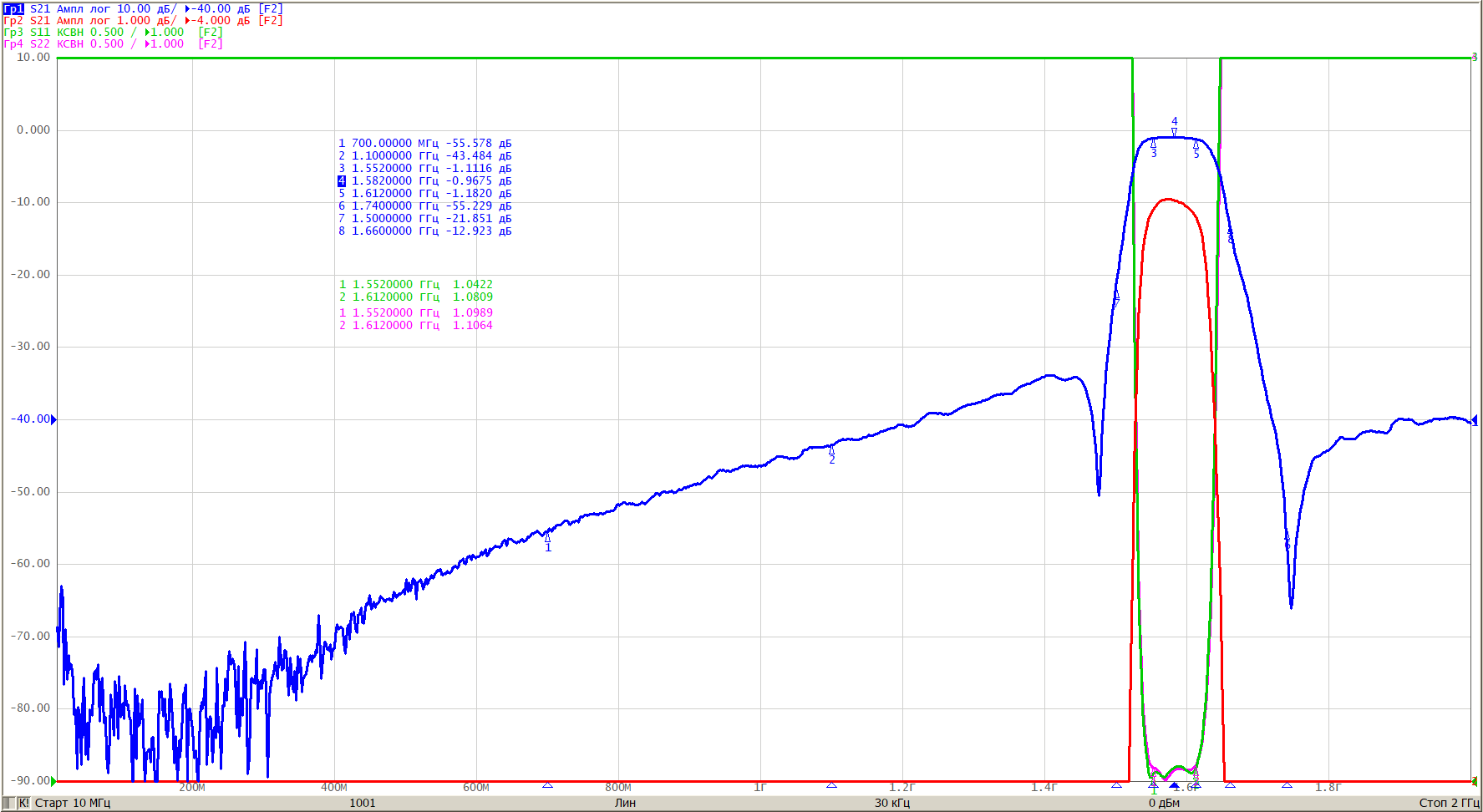

| Номинальная (центральная) частота | 1582 МГц | ||
| Полоса пропускания, не менее | 60 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимые потери в полосе пропускания, не более | 1,4 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 700 МГц 700 — 1100 МГц 1740 — 2600 МГц 1500 МГц 1660 МГц |
50 дБ 40 дБ 30 дБ 12 дБ 12 дБ |
||
| НГВЗ в полосе пропускания, не более | 2,0 нс | ||
| КСВН входа/выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1582.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.082ТУ
- Полоса пропускания по уровню 0.5 дБ60 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
