4К3.6-2175Н20
В наличии
- Порядок фильтра4

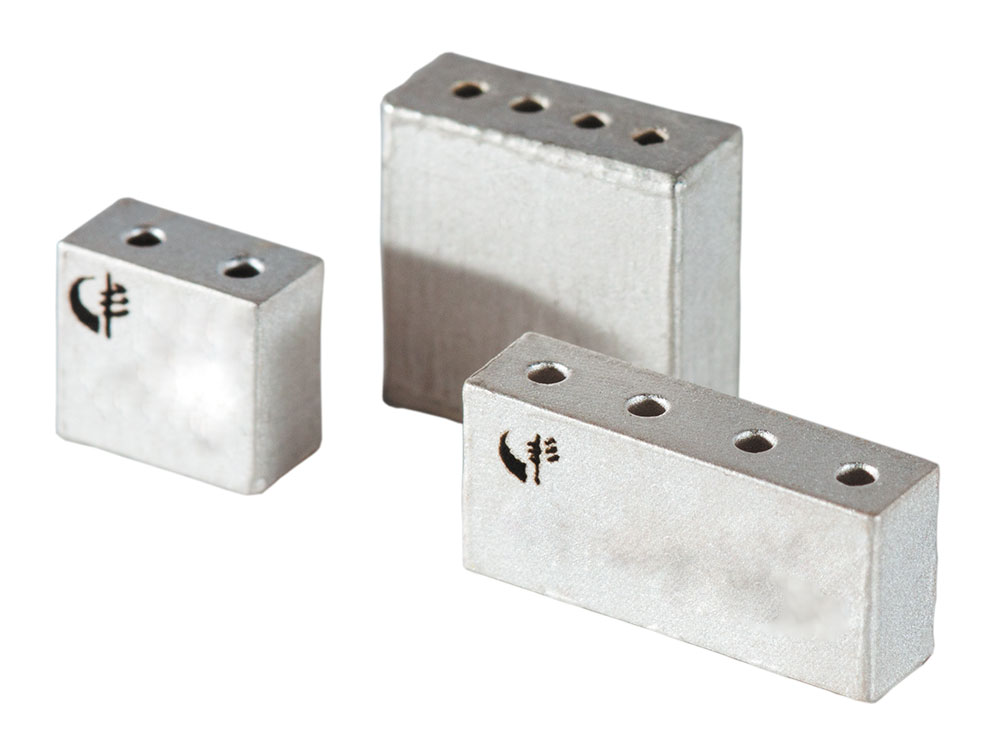

- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц2175.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 2175 МГц | ||
| Полоса пропускания, не менее | 20 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1.0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 3,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 2015 МГц 2015 — 2035 МГц 2100 МГц 2250 — 3000 МГц |
30 дБ 40 дБ 30 дБ 15 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,8 |
Общие
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц2175.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.108ТУ
- Полоса пропускания по уровню 1 дБ20 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

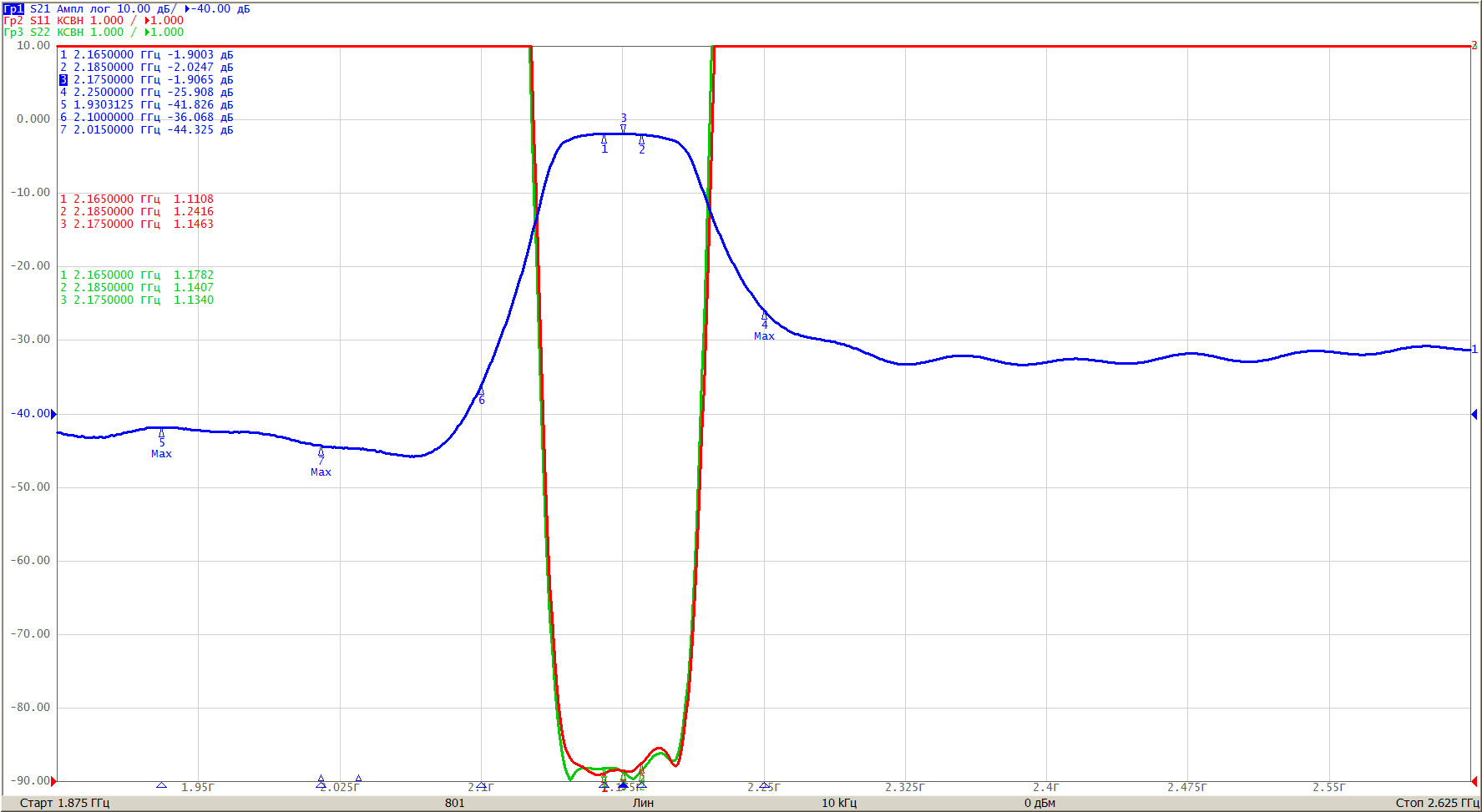

файл .s2p
Скачать
